7.2.1 Regolazione dei punti di commutazione
L'indicatore elettrico di posizione offre la possibilità di regolare i punti di commutazione per
la segnalazione APERTO e CHIUSO, in percentuale rispetto alla corsa programmata.
È possibile programmare i punti di commutazione servendosi dell'ingresso di
programmazione (pin 5) o di IO-Link.

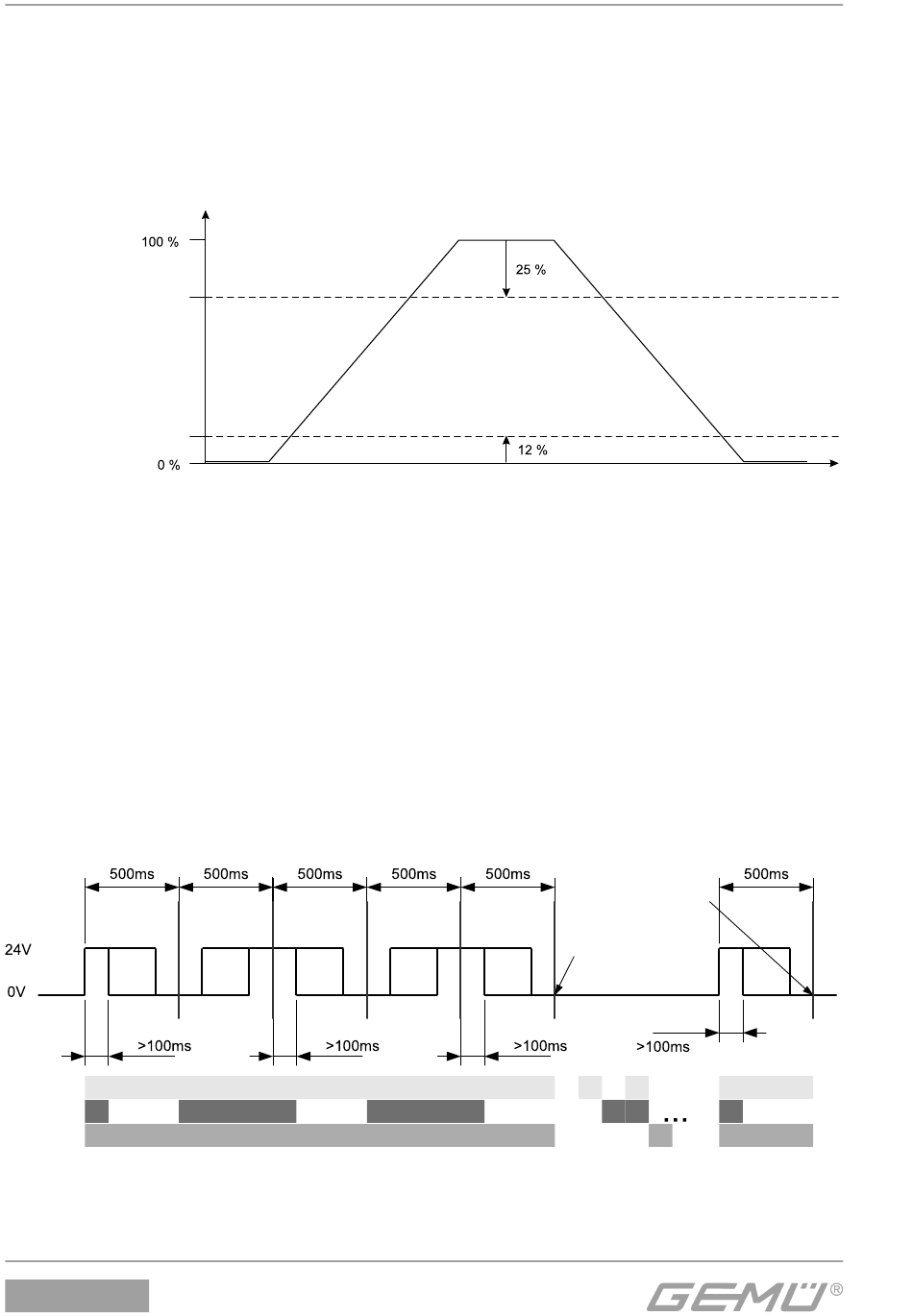

Esempio: Punto di commutazione APERTO 25 %, punto di commutazione CHIUSO 12 %
Corsa
Punto di commutazione
APERTO
Punto di commutazione
CHIUSO
Queste tolleranze consentono di compensare le modifiche operative, ad es., in caso di
variazione di temperatura, garantendo così una segnalazione sicura delle posizioni di fine
corsa.
Regolazione del punto di commutazione in loco
La regolazione del punto di commutazione in loco avviene tramite kit di inizializzazione
GEMÜ 1434000Z1 in base alle normali regolazioni dell'ingresso di programmazione.
Regolazione del punto di commutazione tramite ingresso di
programmazione
Per regolare il punto di commutazione procedere nella maniera seguente:
Sequenza di regolazioni:
CLOSED
ERROR rosso
OPEN
In presenza di errore nella sequenza, viene avviata la programmazione delle posizioni di fine
corsa.
1235, 1236
