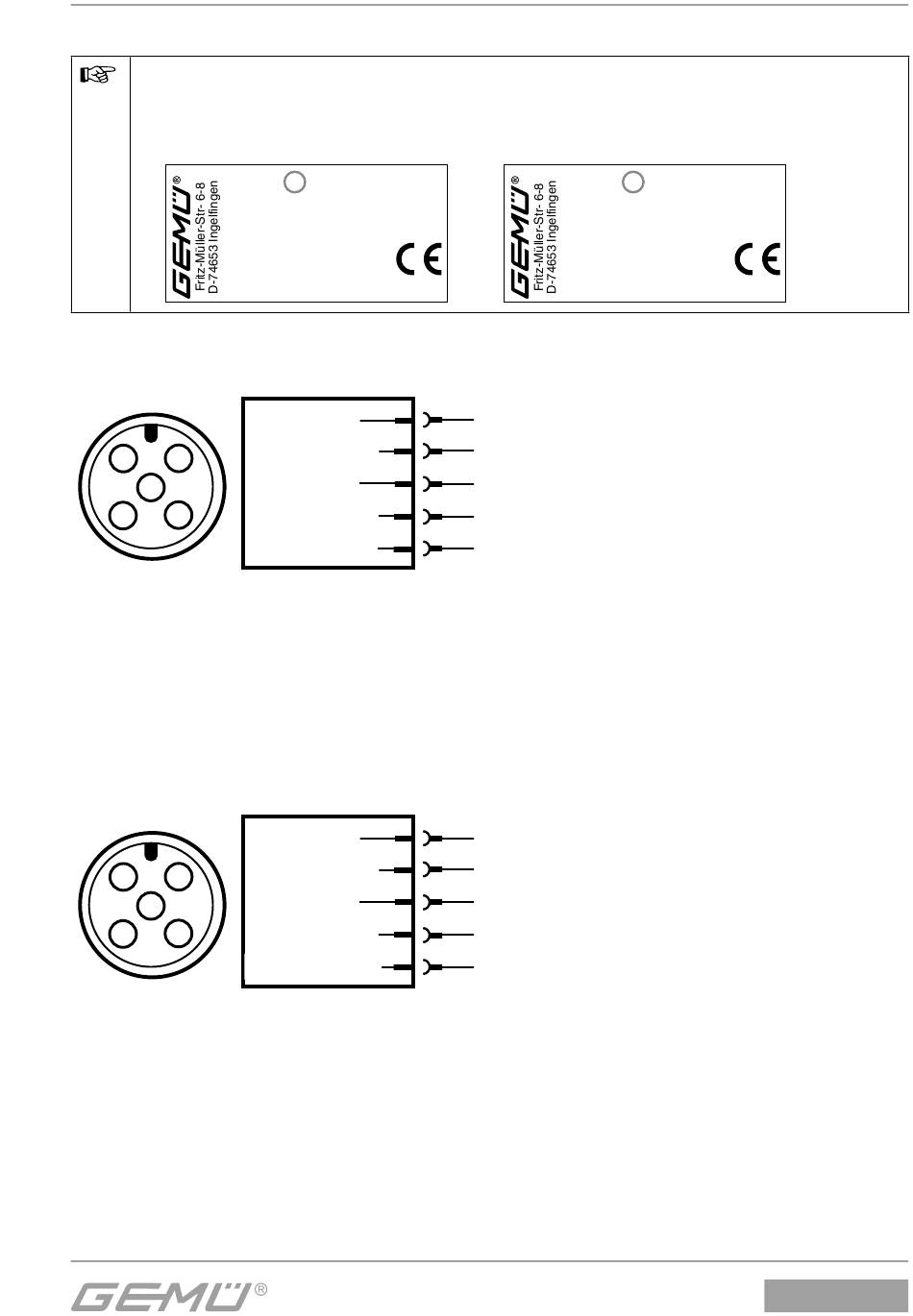

Collegamento elettrico

IMPORTANTE
Prima di eseguire il collegamento elettrico, identificare la versione dello
G
strumento consultando la targhetta identificativa e osservare quanto indicato per
il collegamento!
1235000Z3EM125030G10
24V
Out 24VDC / 2,4W
88332586
5.1

Versione strumento 3S / 4S

2 1
5
4
3
Eseguire il collegamento elettrico utilizzando un connettore M12 a 5 poli.
La versione 3S/4S han i pin compatibili con quella preesistente 2SM125, ma senza contatti
liberi da potenziale.
Apparecchio dotato di uscite Push-Pull 24 V DC.
5.2

Versione strumento 3E / 4E

Eseguire il collegamento elettrico utilizzando un connettore M12.
2
1
5
4
3
6

Visualizzazione ottica

6.1 Visualizzazione ottica
In aggiunta alla segnalazione di posizione elettrica e delle anomalie, viene emesso anche
un segnale ottico tramite LED visibili dall'alto.
DC 0,72W
-AP
Funzione speed
1235000Z3SM125030G10
24V
Out 24VDC / 2,4W
88353619
1
U , 24 V DC, tensione di alimentazione
v
2
U , GND, tensione di alimentazione
v
3
U , 24 V DC, segnale posizione finale posizione APERTO
s
4
n.c., non utilizzato
5
U , 24 V DC, segnale posizione finale posizione CHIUSO
s
1
U , 24 V DC, tensione di alimentazione
v
2
U , 24 V DC, segnale posizione finale posizione APERTO
s
3
U , GND, tensione di alimentazione
v
4
U , 24 V DC, segnale posizione finale posizione
s
CHIUSO/ C/Q IO-Link
5
U , ingresso di programmazione 24 V DC
in
