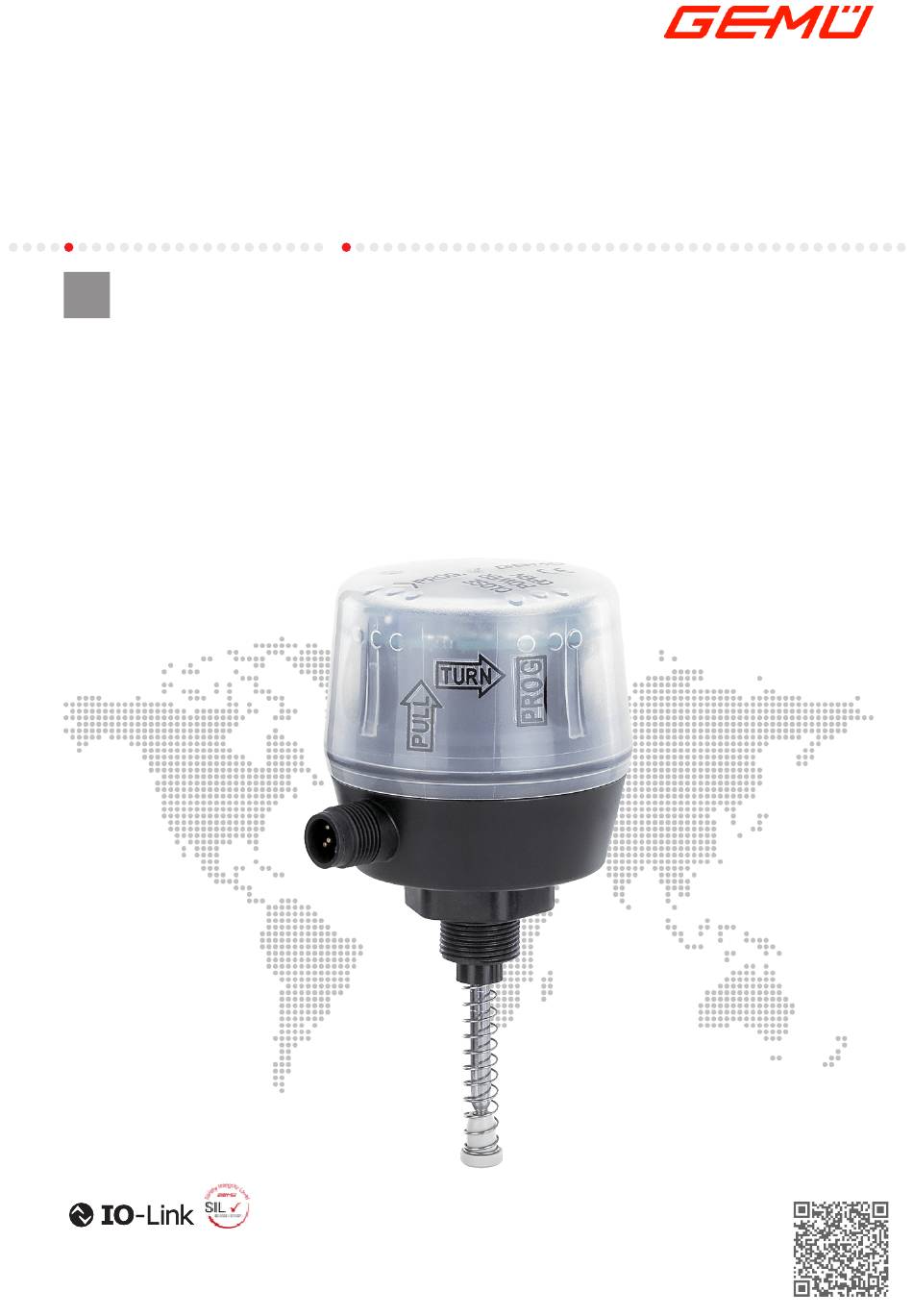

GEMÜ 1235
24V / IO-Link, 3E, 4E
Elektrischer Stellungsrückmelder
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-1235

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü 1235

Inhaltszusammenfassung für Gemü 1235

  • Seite 1 GEMÜ 1235 24V / IO-Link, 3E, 4E Elektrischer Stellungsrückmelder Betriebsanleitung Weitere Informationen Webcode: GW-1235...
  • Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 12.04.2019 GEMÜ 1235 2 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 3: Inhaltsverzeichnis

    13 Fehlerbehebung ............22 14 Inspektion und Wartung ..........24 15 Demontage ..............24 16 Entsorgung ............... 24 17 Rücksendung ............24 18 Konformitätserklärung nach 2014/30/EU (EMV- Richtlinie) ..............25 3 / 28 www.gemu-group.com GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 4: Allgemeines

    Folgende Signalwörter bzw. Gefährdungsstufen werden eingesetzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 1235 4 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...
  • Seite 5 ▶ Bei Nichtbeachtung drohen mittlere bis leichte Verletzungen. HINWEIS Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen Sachschäden. Folgende gefahrenspezifische Symbole können innerhalb eines Warnhinweises verwendet werden: Symbol Bedeutung Explosionsgefahr www.gemu-group.com 5 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 6: Sicherheitshinweise

    13. Das Produkt ordnungsgemäß instand halten. 14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Dokument beschrieben sind, nicht ohne vorherige Abstimmung mit dem Hersteller durchführen. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nachfragen. GEMÜ 1235 6 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 7: Produktbeschreibung

    Produktbeschreibung 3 Produktbeschreibung 3.1 Aufbau Position Benennung Werkstoffe Gehäuseoberteil Gehäuseunterteil PVDF Elektrischer Anschluss PVDF Adaptionsstück PVDF Anbausatz, ventilspezifisch Dichtelemente EPDM, PUR www.gemu-group.com 7 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 8: Led-Anzeigen

    3.2.2 LED Zustände Funktion CLOSED ERROR OPEN Weitsicht-LED Ventil in Stellung AUF Ventil in Stellung ZU Programmiermodus OPEN / CLOSED blinken alternierend blinkt alternierend LED Zustände leuchtet nicht relevant blinkt GEMÜ 1235 8 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 9: Beschreibung

    Ventile mit einem Hub von 2,0 bis 74,4 mm konstruiert. 3.4 Funktion Der Stellungsrückmelder GEMÜ 1235 signalisiert die Stellung des Ventils. Wird das Ventil geöffnet, bewegt sich die Spindel des Stellungsrückmelders nach oben und signalisiert über die Weitsicht-LEDs und die Kommunikationsschnittstelle die Ventilposi- tion AUF.

  • Seite 10: Bestelldaten

    M12 Stecker, 5-polig 6 Weggeberausführung Potentiometer 30 mm Länge 7 Gehäusewerkstoff Unterteil PVDF schwarz, Oberteil PPR natur, M16 Gewinde PEEK 10 / 28 10 / 28 GEMÜ 1235 GEMÜ 1235 www.gemu-group.com www.gemu-group.com 24V / IO-Link, 3E, 4E 24V / IO-Link, 3E, 4E...

  • Seite 11: Technische Daten

    Versorgungsspannung Uv: 24 V DC (18 bis 30 V DC) Einschaltdauer: 100 % ED Verpolschutz: Schutzklasse: Leitungsabsicherung: 630 mA mittelträge (entfällt bei Betrieb mit IO-Link Master) Stromaufnahme: typ. 30 mA Elektrische Anschlussart: 1 x 5-poliger M12-Gerätestecker (A-kodiert) www.gemu-group.com 11 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 12: Abmessungen

    Sind die prozentualen Schaltpunkte in Abhängigkeit vom programmierten Hub kleiner als die zu- lässigen min. Schaltpunkte gelten automatisch die min. Schaltpunkte. 7 Abmessungen ø 60 TURN SW 27 Weggeberausführung Code 65,5 87,5 112,5 30,5 55,5 19,0 41,0 66,0 Maße in mm GEMÜ 1235 12 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 13: Herstellerangaben

    2. Optische Stellungsanzeige 2 und / oder Abdeckkappe 1 vom Antriebsoberteil entfernen. 9.2 Montagevorbereitung des Ventils (Schwenkantrieb) 1. Antrieb A in Grundstellung (Antrieb entlüftet) bringen. 2. Schraube 1 von Puck 2 demontieren. www.gemu-group.com 13 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 14: Montage Anbausatz An Stellungsrückmelder

    2. O-Ringe 1 und 2 in Adapter 3 einlegen. 3. Adapter 3 bis zum Anschlag in die Antriebsöffnung einschrauben und festziehen. 9.5 Montage Anbausatz (Schwenkantrieb) ● Adapter 3 mit Schrauben 4 auf Antrieb A montieren. GEMÜ 1235 14 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 15: Montage Hubbegrenzung (Linearantrieb)

    2) nur bei erforderlichen Anbausätzen beiliegend. Die Ausführung ist ventilabhängig. 9.7 Montage Stellungsrückmelder (Linearantrieb) VORSICHT Fehlerhafte Montage des Produkts! ▶ Beschädigung des Gehäuses. Das Produkt nur über dafür vorgesehene Schlüsselflächen festziehen. ● 9 (SW 27) www.gemu-group.com 15 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 16: Elektrischer Anschluss

    24 V DC, Programmiereingang (speed Funktion) Geräteausführung 3S/4S ist Pin-kompatibel zur bisherigen Ausführung 2SM125, Pin 5 ist Highaktiv, jedoch ohne potentialfreie Kontakte. Gerät verfügt über 24 V DC Push-Pull Ausgänge GEMÜ 1235 16 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 17: Programmierung Der Endlagen

    3. Ventil auffahren bis Endlage erreicht ist. 4. Ventil zufahren bis Endlage erreicht ist. 5. Programmiermodus wird automatisch beendet, wenn sich das Ventil für 5 Sekunden nicht bewegt. ð Endlagen sind eingestellt. www.gemu-group.com 17 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 18: Spezifische Daten Io-Link (Pin 4)

    1235IOL ISDU Unterstützung: SIO Betrieb: IO-Link Spezifikation: V1.1 bei Verwendung IODD 1.1 1) Bei Verwendung IODD 1.0.1 arbeitet das Gerät gemäß IO-Link Spezifikation V1.0 (Kompatibilitätsmodus) Hinweis IO Link: IODD-Dateien von www.gemu-group.com herunterladen. 12.1 Eingänge Default Bezeichnung Funktion Logik Valve position Rückmeldung Position AUF...
  • Seite 19 6 byte StringT GEMUE 0x12 Product Name StringT 1235/1236 IO- byte Link 0x13 Product ID 8 byte StringT 1235 IO-LINK - 0x16 Hardware version 8 byte StringT Rev. xx 0x17 Firmware version StringT V x.x.x.x byte 0x50 Inversion of LED colours...

  • Seite 20: Parameterbedeutung

    Ein gültiger Schaltzyklus ist, wenn sich das Ventil von einer definierten Endlage in die andere definierte Endlage fährt und wie- der in die ursprüngliche Endlage zurückfährt. Wird eine Endlage nicht erreicht, ist der Schaltzyklus ungültig und wird nicht gezählt. GEMÜ 1235 20 / 28 www.gemu-group.com...
  • Seite 21 0x8CB5 Warning Appear / Disappear Stroke reduction CLOSED 0x8CB6 Warning Appear / Disappear Parameter value out of Range 0x8DE0 Notification Single Shot Parameter value changed 0x8DE1 Notification Single Shot www.gemu-group.com 21 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 22: Fehlerbehebung

    OPEN und CLOSED blinken alternierend Sensorfehler Position AUF Position ZU Kurzschluss Ausgang AUF Signalausgang Ausgang ZU AUF+ZU Interner Fehler OPEN und CLOSED blinken simultan Versorgungsspannung zu niedrig leuchtet nicht relevant blinkt GEMÜ 1235 22 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...
  • Seite 23 Überprüfung der Verkabelung und Geräteausführung Kommunikationsfehler Kommunikation gestört oder Überprüfung der Verkabelung abgebrochen Versorgungsspannung zu niedrig Versorgungsspannung zu niedrig Versorgungsspannung gemäß Kapitel „Technische Daten“ gewährleisten Interner Fehler Speicherfehler Gerät einschicken www.gemu-group.com 23 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...

  • Seite 24: Inspektion Und Wartung

    Reparatur, sondern eine kostenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ 1235 24 / 28 www.gemu-group.com 24V / IO-Link, 3E, 4E...

  • Seite 25: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)

    Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ 1235 Geräteausführung: 3E, 3S, 4E, 4S Angewandte Normen: Störfestigkeit: EN 61000-6-2 IO-Link Spec 1.1...
  • Seite 26 26 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...
  • Seite 27 27 / 28 GEMÜ 1235 24V / IO-Link, 3E, 4E...
  • Seite 28 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88586089* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 04.2019 | 88586089 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
