Possibilità 2:
Sequenza di regolazioni:
CLOSED
ERROR rosso
OPEN
1. Applicare 24 V DC sul pin 5.
2. L'indicatore di posizione è in modalità di programmazione
(LED arancione e verde lampeggiano alternativamente).
3. Aprire la valvola fino a quando non si raggiunge la posizione di fine corsa.
4. Chiudere la valvola fino a quando non si raggiunge la posizione di fine corsa.
5. Applicare 0 V DC sul pin 5.
6. La modalità di programmazione viene disattivata.
Le posizioni di fine corsa sono impostate.
®
Programmazione delle posizioni di fine corsa tramite IO-Link
È possibile attivare la programmazione delle posizioni di fine corsa servendosi dei dati di
processo (vedere dati di processo IO-Link).
Possibilità 1:
1. Attivare la modalità di programmazione.
2. L'indicatore di posizione è in modalità di programmazione
(LED arancione e verde lampeggiano alternativamente).
3. Aprire la valvola fino a quando non si raggiunge la posizione di fine corsa.
4. Chiudere la valvola fino a quando non si raggiunge la posizione di fine corsa.
5. Disattivare la modalità di programmazione.
Le posizioni di fine corsa sono impostate.
®
Possibilità 2:
1. Attivare brevemente la modalità di programmazione e disattivarla nuovamente.
2. L'indicatore di posizione è in modalità di programmazione
(LED arancione e verde lampeggiano alternativamente).
3. Aprire la valvola fino a quando non si raggiunge la posizione di fine corsa.
4. Chiudere la valvola fino a quando non si raggiunge la posizione di fine corsa.
5. L'indicatore di posizione si porta automaticamente in funzionamento normale.
Le posizioni di fine corsa sono impostate.
®

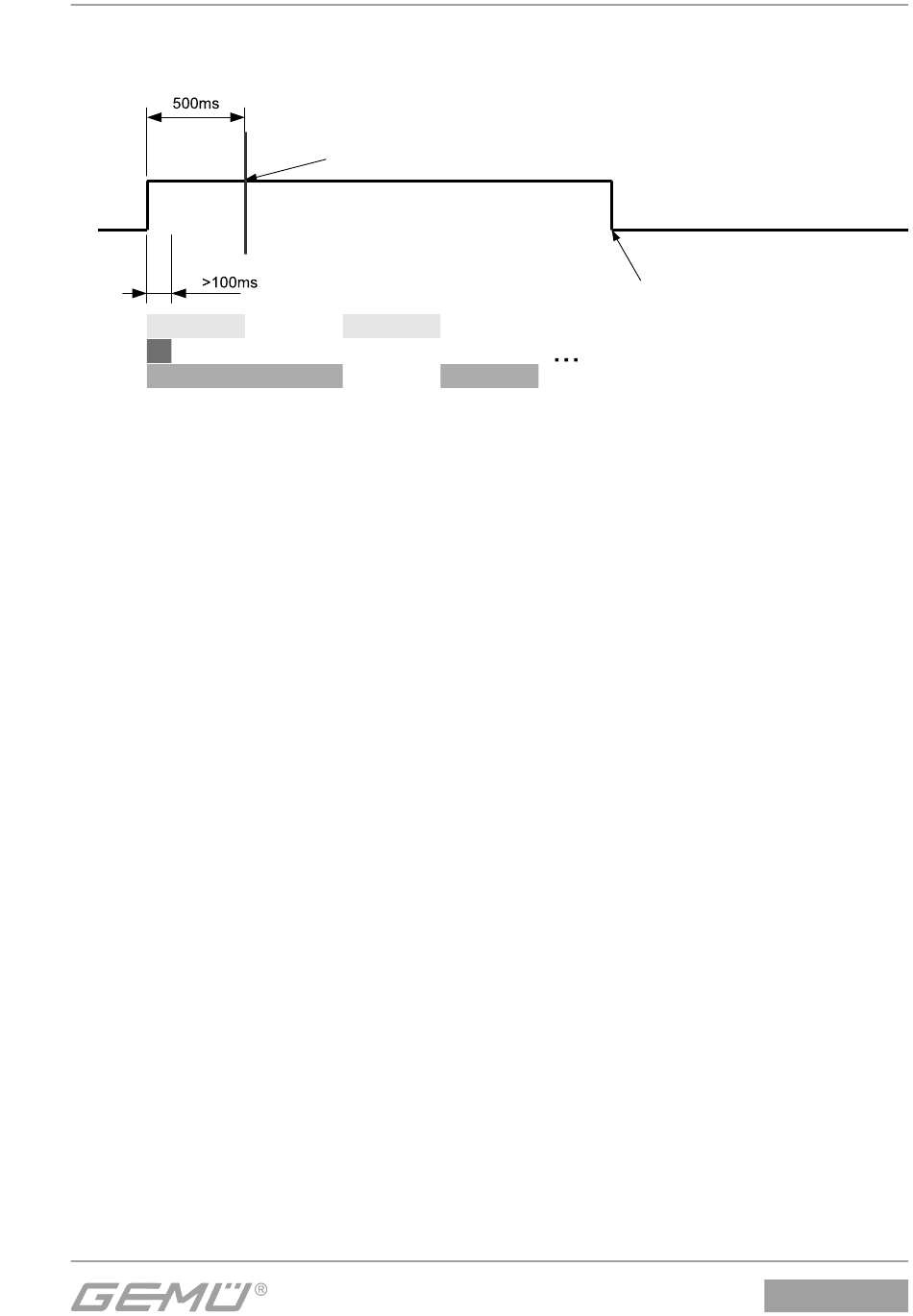

Avviare la programmazione automatica
31 / 44
Fino a quando il pin è attivo
la programmazione riparte
nuovamente dopo che è
terminata
