Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
Index EtherCAT und CANopen Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
HINWEIS: Es ist nicht möglich, die maximale Drehzahl
niedriger einzustellen als die minimale Drehzahl.
Hinweis: Die maximale Drehzahl [343] hat Priorität
über die Minimaldrehzahl [341], d. h. wenn [343]
geringer ist als [341], läuft der Frequenzumrichter bei
maximaler Drehzahl [343] mit den von [335] bzw. [336]
angegebenen Beschleunigungszeiten.
Sprungdrehzahl 1 LO [344]
Im Bereich Sprungdrehzahl HI bis LO darf die Drehzahl
nicht konstant bleiben, um mechanische Resonanzen im
Antriebssystem zu vermeiden.
Wenn Sprungdrehzahl LO ≤ Sollwertdrehzahl ≤
Sprungdrehzahl HI ist, dann wird bei Beschleunigung die
Ausgangsdrehzahl = Sprungdrehzahl LO und bei
Verzögerung die Ausgangsdrehzahl = Sprungdrehzahl HI.

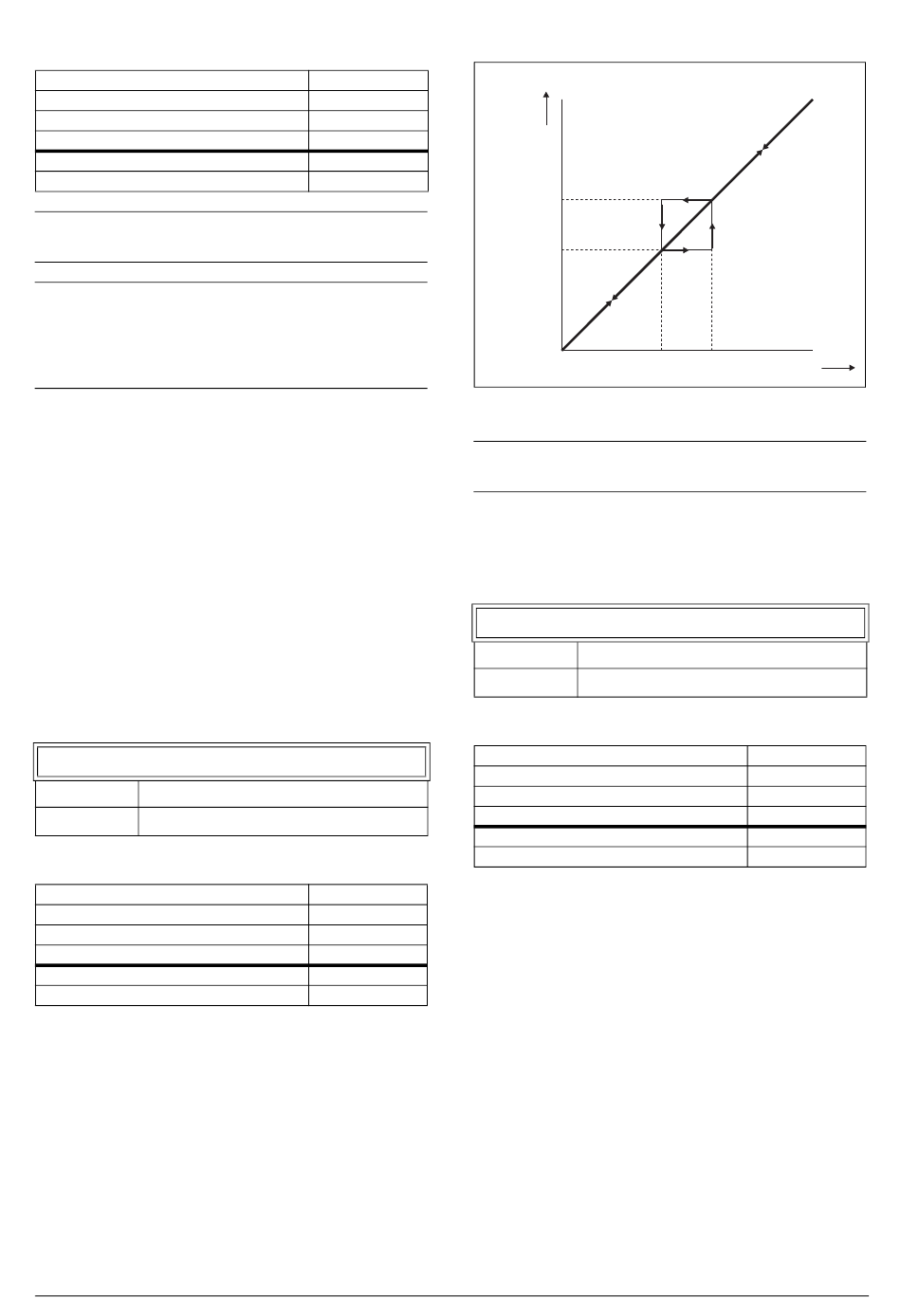

Abb. 106 zeigt die Funktion der Sprungdrehzahl hoch und
niedrig.
Die Drehzahl wechselt mit der eingestellten
Beschleunigungs- und Verzögerungszeit zwischen den
Sprungdrehzahlen HI und LO. Sprungdrehzahl LO setzt
den unteren Wert des ersten Sprungbereichs.
344
Sprg DZ 1 LO
Voreinstellung: 0 U/min
Bereich:
0 bis 4 x Synchrondrehzahl
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
Index EtherCAT und CANopen Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
140
Funktionsbeschreibung
43123
169/27
4c33
19507
Int, 1=1 U/min
Int, 1=1 U/min
Sprung-
drehzahl HI
Sprung-
drehzahl HI
Abb. 106 Skip-Drehzahl
Sprungdrehzahl 1 HI [345]
Sprungdrehzahl LO setzt den oberen Wert des ersten
Sprungbereichs.
345
Voreinstellung: 0 U/min
Bereich:
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
Index EtherCAT und CANopen Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
43124
169/28
4c34
19508
Int, 1=1 U/min
Int, 1=1 U/min
n
(NG_06-F17)
HINWEIS: Beide Drehzahlbereiche dürfen
überlappen.
Sprg DZ 1 HI
0 – 4 x Sync Drehzahl
CG Drives & Automation, 01-5326-02r5
Solldrehzahl
43125
169/29
4c35
19509
Int, 1=1 U/min
Int, 1=1 U/min
