3.10 LED-Anzeigen und Steuerelemente auf der Fronttafel

Abbildung 3-6 zeigt die LED-Anzeigen und Steuerelemente auf der Fronttafel (rechte Seite)
des 947/948/960 Aufsatzes. Eine Definition der Tasten ist unter Abschnitt 1.12, "Anzeigen
und Steuerelemente der Fronttafel" auf Seite 1-21 zu finden.

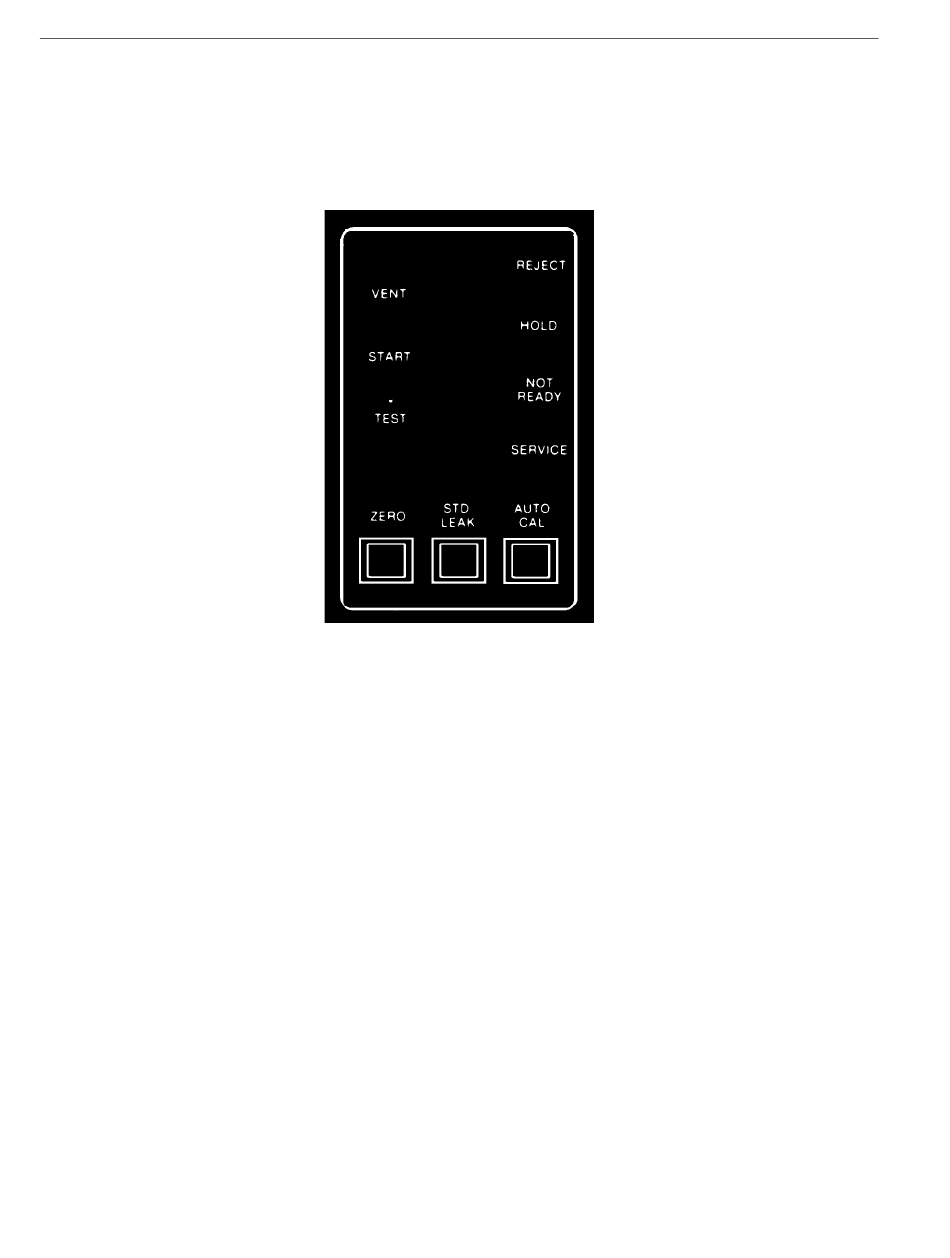

Abbildung 3-6 LED-Anzeigen und Steuerelemente auf der Fronttafel
Während des Betriebs leuchten die LED-Funktionen auf, um anzuzeigen, dass ein Vorgang
stattfindet. Die Definition der Betriebvorgänge ist wie folgt:
VENT (Ablass)
START
TEST
3-20
Leuchtet auf, wenn das Ablassventil geöffnet ist. Die LED
leuchtet nicht auf, wenn das Ventil geschlossen ist.
Leuchtet auf, wenn die START-Taste gedrückt wird. Sie
erlischt eine Sekunde nach Aufleuchten der TEST LED oder
unmittelbar nach dem Aufleuchten der LED VENT, HOLD
oder NOT READY.
Leuchtet auf, wenn sich die 947/948/960 im Testmodus
befinden; entweder das Großleckventil oder das Testventil
ist geöffnet. Unter keinen anderen Bedingungen die
leuchtet LED auf.
