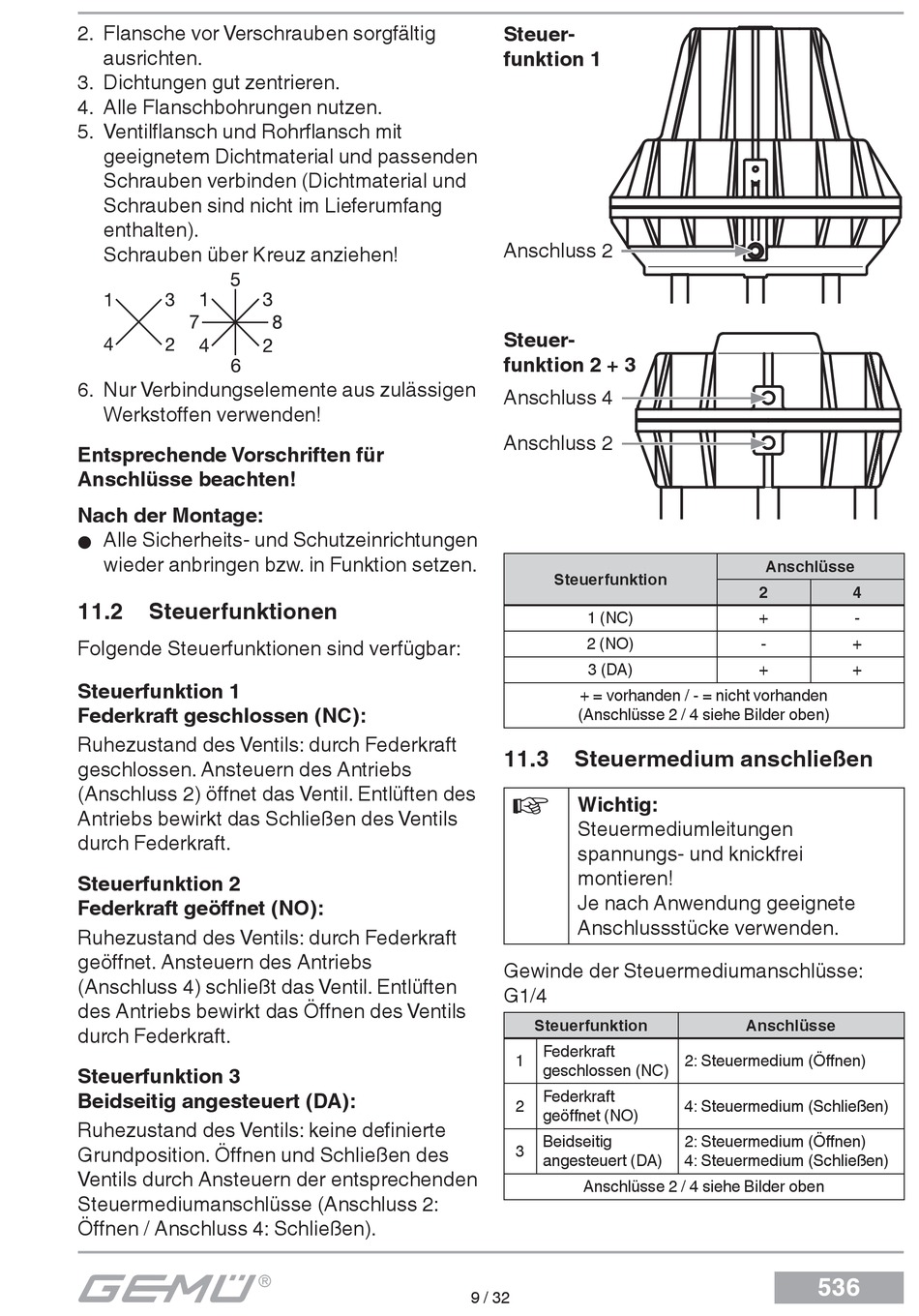

2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Alle Flanschbohrungen nutzen.
5. Ventilfl ansch und Rohrfl ansch mit
geeignetem Dichtmaterial und passenden
Schrauben verbinden (Dichtmaterial und
Schrauben sind nicht im Lieferumfang
enthalten).
Schrauben über Kreuz anziehen!
6. Nur Verbindungselemente aus zulässigen
Werkstoff en verwenden!
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.
11.2

Steuerfunktionen

Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Anschluss 2) öffnet das Ventil. Entlüften des
Antriebs bewirkt das Schließen des Ventils
durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO):
Ruhezustand des Ventils: durch Federkraft
geöffnet. Ansteuern des Antriebs
(Anschluss 4) schließt das Ventil. Entlüften
des Antriebs bewirkt das Öffnen des Ventils
durch Federkraft.
Steuerfunktion 3
Beidseitig angesteuert (DA):
Ruhezustand des Ventils: keine definierte
Grundposition. Öffnen und Schließen des
Ventils durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öffnen / Anschluss 4: Schließen).
Steuer-
funktion 1
Anschluss 2
Steuer -
funktion 2 + 3
Anschluss 4
Anschluss 2
Steuerfunktion
1 (NC)
2 (NO)
3 (DA)
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bilder oben)
11.3 Steuermedium anschließen
Wichtig:
Steuermediumleitungen
spannungs- und knickfrei
montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse:
G1/4
Steuerfunktion
Federkraft
1
geschlossen (NC)
Federkraft
2
geöffnet (NO)
Beidseitig
3
angesteuert (DA)
Anschlüsse 2 / 4 siehe Bilder oben
9 / 32
Anschlüsse
2 4
+ -
- +
+ +
Anschlüsse
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
536
