ABSCHNITT 3

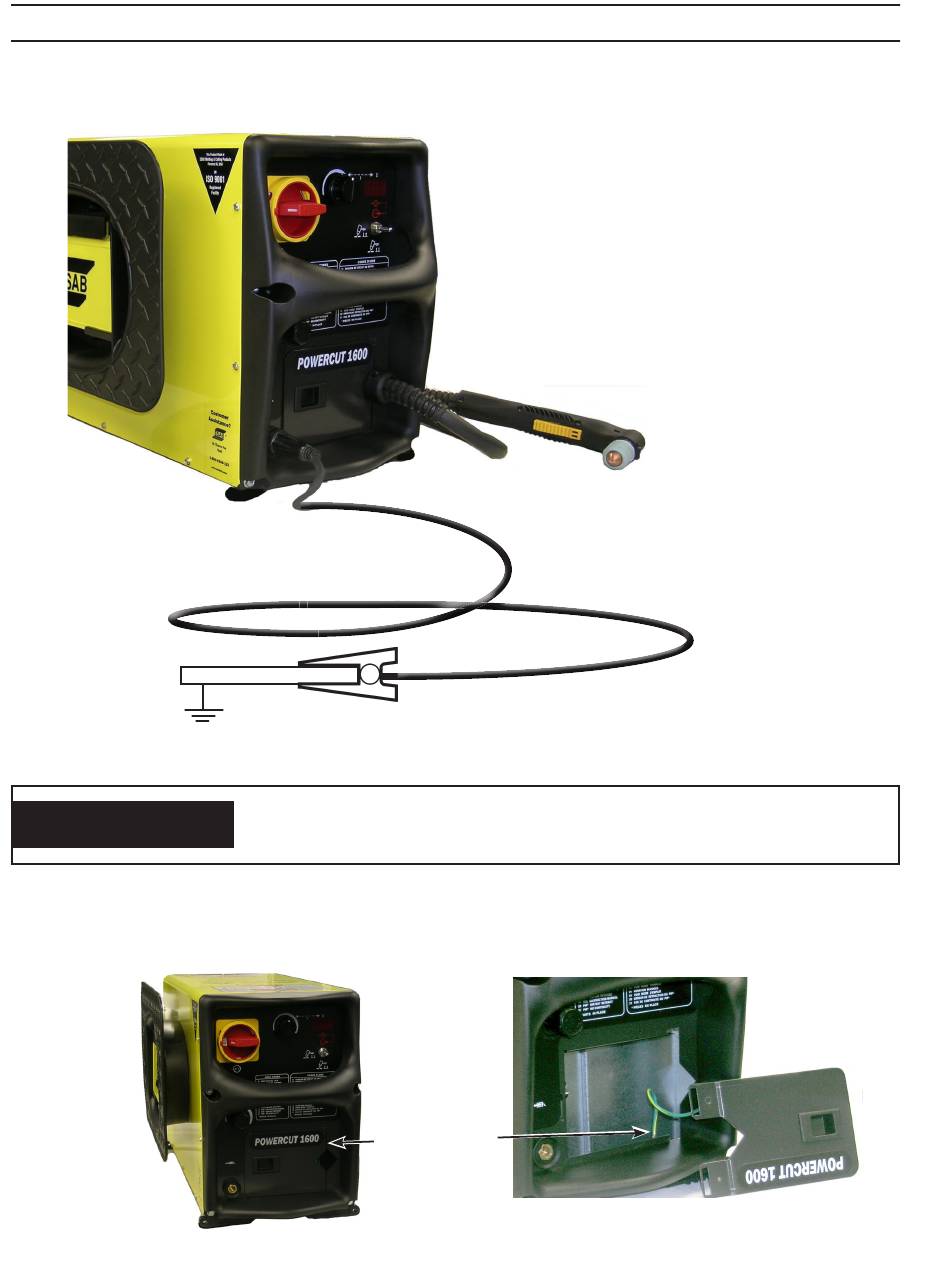

3.7 Sekundäre Ausgangsanschlüsse für manuelles Schneiden
WERKSTÜCK
SCHUTZERDUNG
WARNUNG
3.8 Brennerinstallation des PT-38
1. Die Brennerkabel-Zugangsklappe auf der Vorderseite des Powercut-1300/1600 öffnen.
Abbildung 3-3. Powercut-Anschlussdiagramm
ACHTEN SIE DARAUF, DASS SICH DER NETZSCHALTER DES SCHWEISS-
GERÄTES IN DER AUS-STELLUNG BEFINDET UND DASS DER PRIMÄRE
EINGANGSSTROM ABGESCHALTET IST.
Brennerkabel-
Zugangsklappe
Die Pakete für manuelles Schneiden werden mit
einem vom Hersteller installierten PT-38 Brenner
geliefert.
Klemmen Sie das Werkstückkabel am Werkstück
fest. Überprüfen Sie, dass das Werkstück an eine
zugelassene Masse über ein Erdungskabel mit ent-
sprechendem Durchmesser angelegt ist.
Schneidbrenner PT-38
252
INSTALLATION
