10.2

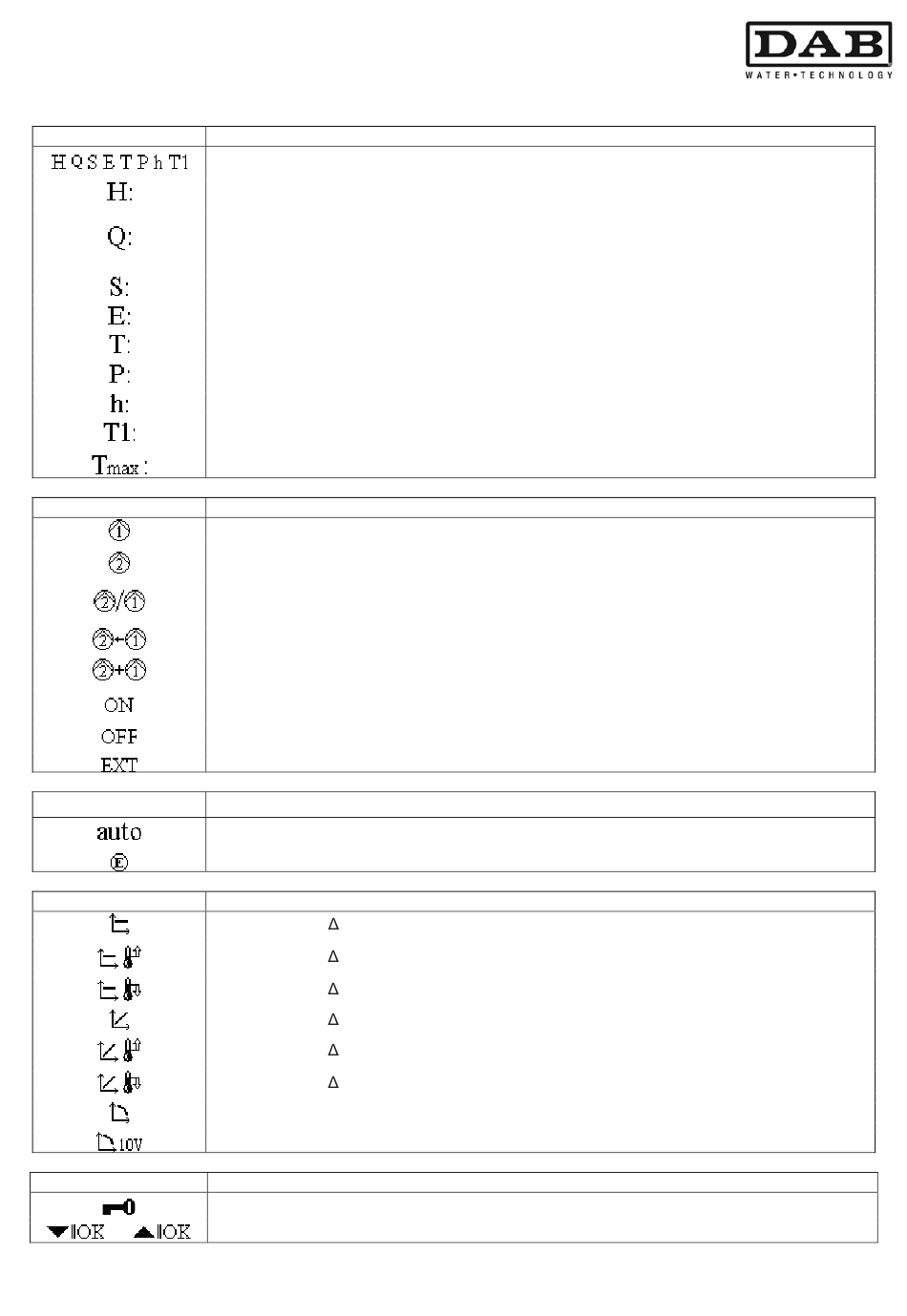

Beschreibung der Symbole

Anzeigbare Größen:
Symbol
Status der Umwälzpumpe:
Symbol
Betriebsart:
Symbol
Einstellarten:
Symbol
Verschiedenes:
Symbol
/
Anzeige der Parameter
Förderhöhe in Metern
Fördermenge in m³/h
Q < Qmin: wenn Q kleiner ist als 30% von Qmax.
Q = 0 : nur wenn der Dialogue abgestellt ist.
Geschwindigkeit in Umdrehungen pro Minute (rpm)
Analogeingang 0-10V
Temperatur der Flüssigkeit in °C – Eingang D
Leistung in kW
Betriebsstunden / Betriebsstunden außer Temperaturbereich
Temperatur der Flüssigkeit in °C – Eingang C
Max. Temperatur der Flüssigkeit in °C in Funktion der Einstellung
Einzelne Umwälzpumpe oder Umwälzpumpe Nr. 1
Umwälzpumpe Nr. 2
Abwechselnd funktionierende Zwillings-Umwälzpumpen
( 24 Stunden der eine Motor / 24 Stunden der andere Motor).
Zwillings-Umwälzpumpen Hauptpumpe/Reservepumpe
Simultane Zwillings-Umwälzpumpen
Umwälzpumpe in Betrieb
Umwälzpumpe aus
Umwälzpumpe von entferntem Signal gesteuert (Bez. Klemmen 1-2)
Auto-Funktion
Economy-Funktion
Einstellung auf p-c ( Konstantdruck )
Einstellung auf p-c in Funktion der Temperatur mit positiver Steigerung
Einstellung auf p-c in Funktion der Temperatur mit negativer Steigerung
Einstellung auf p-v (variabler Druck)
Einstellung auf p-v in Funktion der Temperatur mit positiver Steigerung
Einstellung auf p-v in Funktion der Temperatur mit negativer Steigerung
Einstellung Servomotor mit über Display eingegebener Geschwindigkeit.
Einstellung Servomotor mit über entferntes Signal 0-10V eingegebener Geschwindigkeit
Steuerpaneel blockiert
Multifunktionsschlüssel zur Bestätigung der Parameter und zum Durchblättern der Seiten
DEUTSCH
Beschreibung
Beschreibung
Beschreibung
Beschreibung
Beschreibung
