9.6.3 Varžtų priveržimo momentai
A
A C A C A

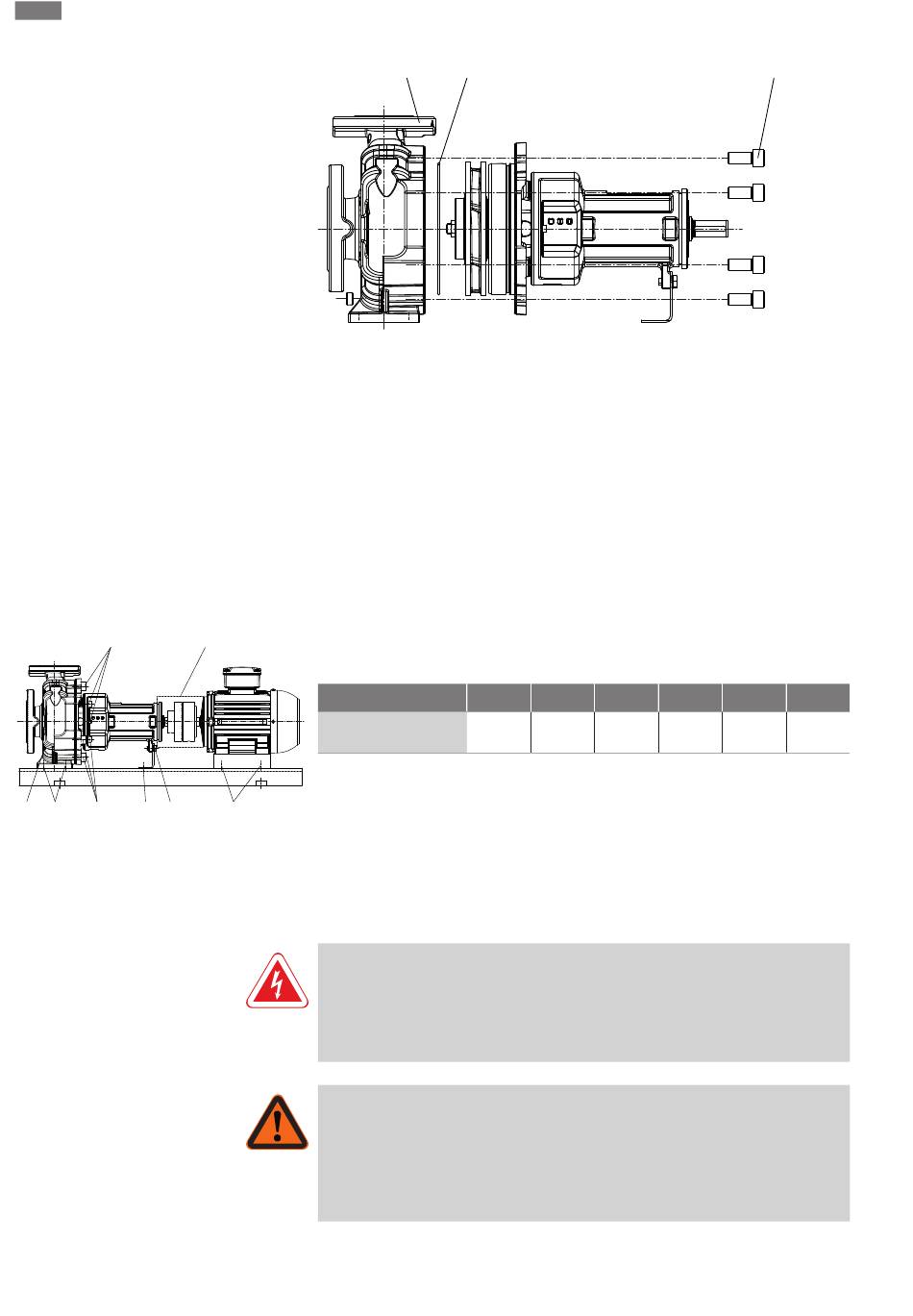

Fig. 31: Varžtų priveržimo momentai
10 Sutrikimai, priežastys ir
pašalinimas
908
Sutrikimai, priežastys ir pašalinimas
Fig. 30: Įstatomojo bloko įstatymas
1. Gretimų sudedamųjų dalių padėtis pažymėti spalvotu rašikliu arba brėžikliu.
2. Ant veleno sumontuoti darbaračio veržlę, darbaratį 2.1 ir pleištą (-us) 3.2 ir priveržti
kartu su darbaračio veržle 2.2.
3. Sumontuoti apsaugines groteles 7.1 su šešiabriauniais varžtais 7.2.
4. Įstatomąjį bloką padėti saugioje darbo vietoje. Tolesniam įstatomojo bloko
išmontavimui, užfiksuokite jį statmenai, kad pavaros velenas būtų nukreiptas
žemyn. Šis komplektas turi būti išmontuojamas vertikaliai, kad būtų išvengta
darbaračių, kompensacinių žiedų ir kitų dalių pažeidimų.
5. Įdėti naują korpuso sandariklį 1.2.
6. Atsargiai įstatyti įstatomąjį bloką į spiralinį korpusą 1.1 ir priveržti šešiabriauniais
varžtais 14.
B
Priveržiant varžtus reikia taikyti toliau pateiktus priveržimo momentus.
▪ A (siurblys)
Sriegis:
Priveržimo momentas
[Nm]
Lent. 9: Varžtų priveržimo momentas A (siurblys)
▪ B (mova): žr. skyrių „Movos centravimas", lentelėje „Reguliavimo varžtų ir pusmovių
priveržimo momentai".
C
▪ C (pagrindo plokštė): žr. skyrių „Siurblio agregato centravimas", lentelę „Siurblio ir
variklio priveržimo momentai".
PAVOJUS
Elektros srovės keliamas pavojus gyvybei!
Netinkamai elgiantis su darbų elektros įtaisais kyla pavojus gyvybei dėl elektros
smūgio! Elektros darbus turi atlikti kvalifikuotas elektrikas, vadovaudamasis vietoje
galiojančiais reikalavimais.
ĮSPĖJIMAS
Žmonėms draudžiama būti siurblio darbo zonoje!
Siurblio eksploatavimo metu žmonės gali būti (sunkiai) sužaloti! Todėl eksploatavimo
metu darbo zonoje asmenims būti draudžiama. Jei žmonėms reikia patekti į siurblio
darbo zoną, reikia nutraukti siurblio naudojimą ir užtikrinti, kad jis nebūtų neleistinai
įjungtas!
1.1 1.2
M8 M10
25 35
14
M12 M16 M20
60 100 170
WILO SE 2019-04
M24
350
