OJ ZoneModule mit 2"-Touch-Raumbediengerät
ALARME

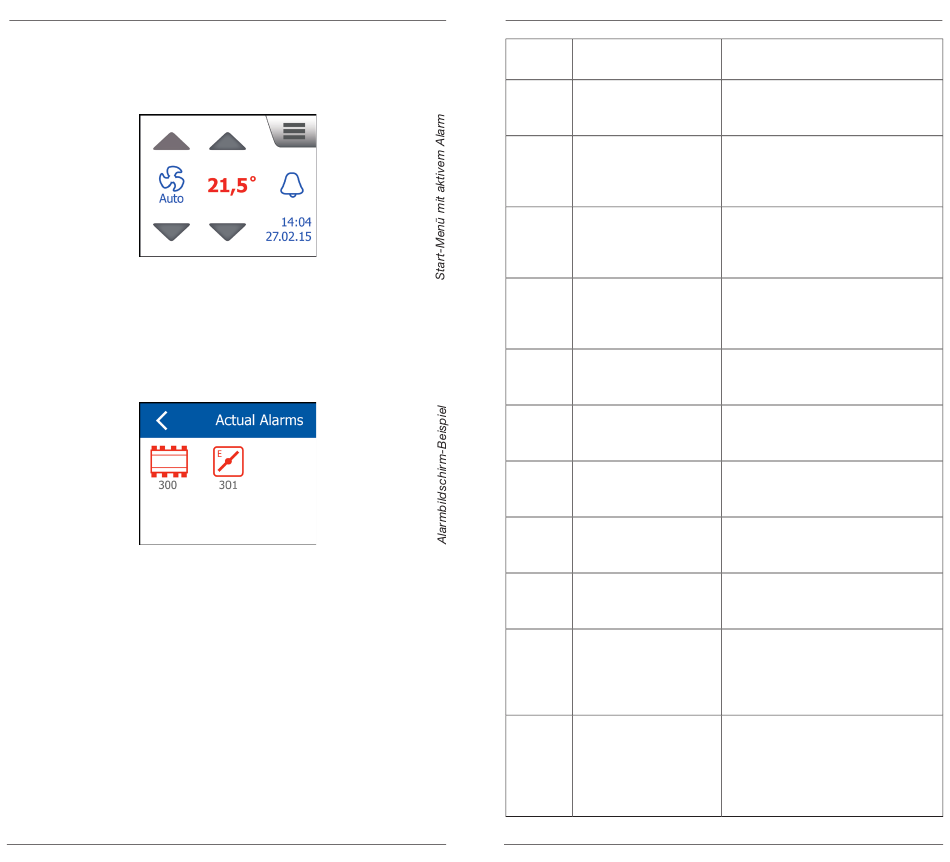

Bei aktivem Alarm erscheint auf der rechten Seite des Start-Bild-
schirms ein Alarmsymbol.
Für Zugriff auf die Alarm-Bildschirme, um die Ursache des
ausgelösten Alarms oder mehrerer Alarme anzuzeigen, die
Alarmglocke antippen. Komponenten mit aktiven Alarmen werden
rot angezeigt. Der Alarmcode erscheint unterhalb der Komponente.
Die Alarmliste unten zur Identifikation und Behebung eines auftre-
tenden Alarms benutzen. Alarme werden automatisch ausgeblen-
det, wenn die Ursache behoben wurde.
Um den Alarm-Bildschirm zu verlassen, die Pfeil-nach-links-Taste
wiederholt antippen, bis der Start-Bildschirm erscheint.

Alarmliste

Alle hier aufgelisteten Alarme sind B-Alarme. Die Anlage setzt den
Betrieb während B-Alarmen fort, hingegen wird bei A-Alarmen die
Anlage gestoppt.
44
© 2015 OJ Electronics A/S
Deutsch
All manuals and user guides at all-guides.com
OJ ZoneModule mit 2"-Touch-Raumbediengerät
Alarm-
Beschreibung
Nr.
300
OJ-GreenZone™-
Module nicht verbunden
301
Verbindungsfehler, VVS-
Abzug
302
Verbindungsfehler, VVS-
Einlass 1
303
Verbindungsfehler, VVS-
Einlass 2
304
Verbindungsfehler,
Kühlung-Stellantrieb
305
Verbindungsfehler,
Heizung-Stellantrieb
306
Verbindungsfehler,
kombinierter Heizung/
Kühlung-Stellantrieb
307
Verbindungsfehler,
Fensterkontakt/Frost-
schutzfühler
308
Verbindungsfehler,
PIR-Fühler
309
Raumtemperaturfühler
entfernt
310
Eingangstemperaturfühler
entfernt
© 2015 OJ Electronics A/S
Deutsch
Fehlersuche und -behebung
Die Stromversorgung zum OJ-
GreenZone™-Module und zum
Raumbediengerät überprüfen.
Überprüfen, ob die VVS-Abzugsklappe
mit dem OJ-GreenZone™-Module
verbunden und auf Adresse 1 einge-
stellt ist.
Überprüfen, ob die VVS-Einlassklappe
1 mit dem OJ-GreenZone™-Module
verbunden und auf Adresse 2 einge-
stellt ist.
Überprüfen, ob die VVS-Einlassklappe
2 mit dem OJ-GreenZone™-Module
verbunden und auf Adresse 3 einge-
stellt ist.
Überprüfen, ob das Kühlventil mit dem
OJ-GreenZone™-Module verbunden
und auf Adresse 5 eingestellt ist.
Überprüfen, ob das Heizventil mit dem
OJ-GreenZone™-Module verbunden
und auf Adresse 4 eingestellt ist.
Überprüfen, ob das Heiz-/Kühlventil mit
dem OJ-GreenZone™-Module verbun-
den und auf Adresse 6 eingestellt ist.
Überprüfen, ob der Fühler entweder mit
einem Digitaleingang oder über eine
KNX-Router verbunden ist.
Überprüfen, ob der Fühler entweder mit
einem Digitaleingang oder über eine
KNX-Router verbunden ist.
Den Raumtemperaturfühler und das
Sig nal entweder am „Raum °C"- oder
am „Modbus-Fühler"-Steckanschluss
des OJ-GreenZone™-Module
überprüfen.
Den Eingangstemperaturfühler und das
Signal am „Raum °C"-Steckanschluss
des OJ-GreenZone™-Module überprü-
fen (wenn der Raumtemperaturfühler
mit dem „Modbus-Fühler"-Eingang
verbunden ist.
45
