Organi principali

A)Piastra di cottura: realizzata in diverse forme e
materiali per far fronte alle diverse esigenze.
B)Scarico fumi (tipo A): per evacuare i fumi generati
dal bruciatore.
C)Tappo di scarico: per scaricare i residui di cottura e
convogliarli nella bacinella di raccolta.
D)Manopola comando bruciatore: per regolare l'ali-
mentazione del gas al bruciatore.
E)Accensione piezoelettrica: per accendere il bru-
ciatore.
F) Bacinella di raccolta: per raccogliere i residui pro-
dotti dalla cottura.
G)Portelli: per accedere alla zona interna dei vani.
H)Attacco alimentazione gas: per allacciare l'alimen-
tazione del gas.
Vedi tabelle e "Scheda allacciamenti" in fondo
al manuale.
Anche se l'apparecchiatura è completa di tutti i dispo-
sitivi di sicurezza, in fase di installazione e allaccia-
IT
IT
mento essi dovranno, se necessario, essere integrati
con altri in modo da rispettare le leggi vigenti in mate-
GB
GB
ria.

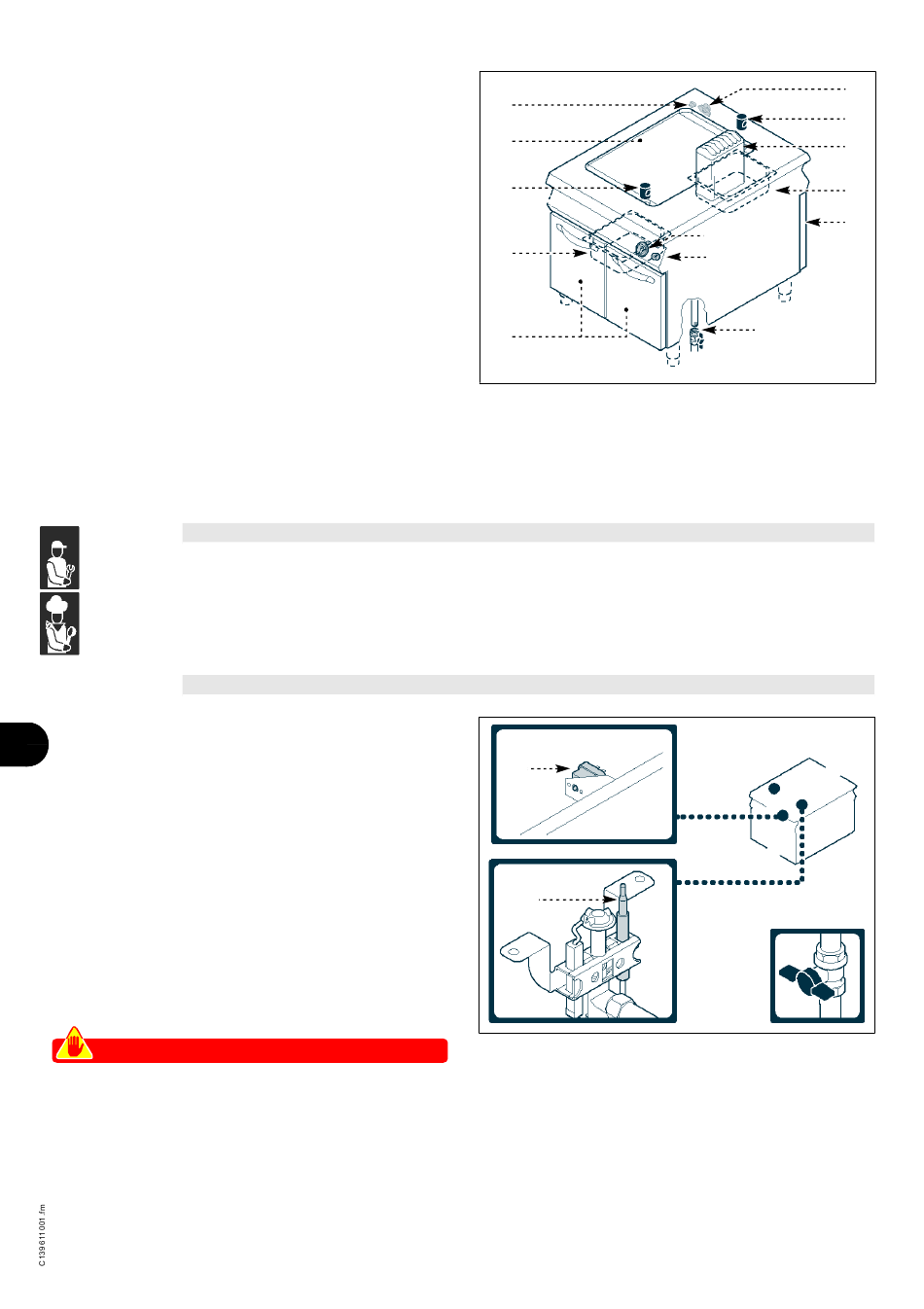

L'illustrazione indica la posizione dei dispositivi.
DE
DE
A)Rubinetto alimentazione gas: per aprire e chiude-
re il collegamento alla linea di alimentazione gas.
B)Termocoppia di sicurezza: blocca l'alimentazione
FR
FR
del gas in caso di spegnimento della fiamma.
C)Termostato di sicurezza: per bloccare l'alimenta-
ES
ES
zione del gas in caso di surriscaldamento (solo per
piastre cromate e in compound).
Cautela - Avvertenza
Verificare quotidianamente che i dispositivi di
sicurezza siano perfettamente installati ed effi-
cienti.
Italiano

DATI TECNICI

DISPOSITIVI DI SICUREZZA

E
A
C
C
F
G
C
B
