4.3 Paramétrage de la courbe de fonctionnement
Il faut au moins 2 points (2 couples de valeurs), pour le début
et pour la fin de la courbe de fonctionnement. La courbe de
fonctionnement peut être croissante ou décroissante.
Vous pouvez programmer jusqu'à 24 points. Tenez compte du
fait qu'en cas de courbe de fonctionnement croissante tous les
éléments de la courbe de fonctionnement sont croissants, alors
qu'en cas de courbe de fonctionnement décroissante tous les
éléments de la courbe de fonctionnement sont décroissants.

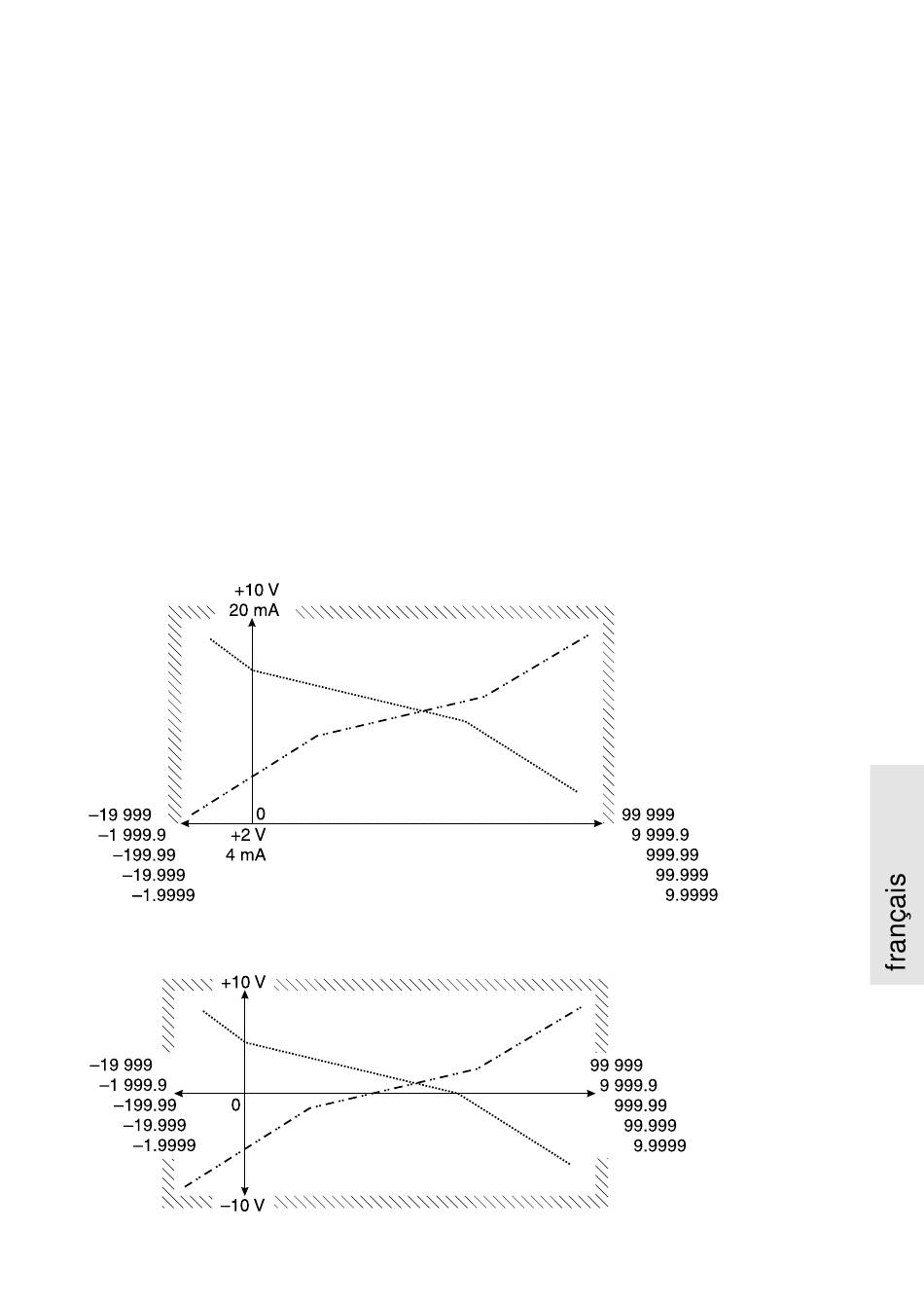

La courbe de fonctionnement doit se trouver à l'intérieur de la
zone indiquée, c'est-à-dire à l'intérieur des limites des plages
d'entrée et d'affichage. Les premier et dernier points peuvent
coïncider avec les limites.
Plage d'entrée 0 .. 10 V, 2 .. 10 V, 0 .. 20 mA ou 4 .. 20 mA
Plage d'entrée –10 .. +10 V
Plage
d'affichage
Plage
d'affichage
