Anzahl Der Stützstellen Eingeben - Kübler CODIX 552 Bedienungsanleitung

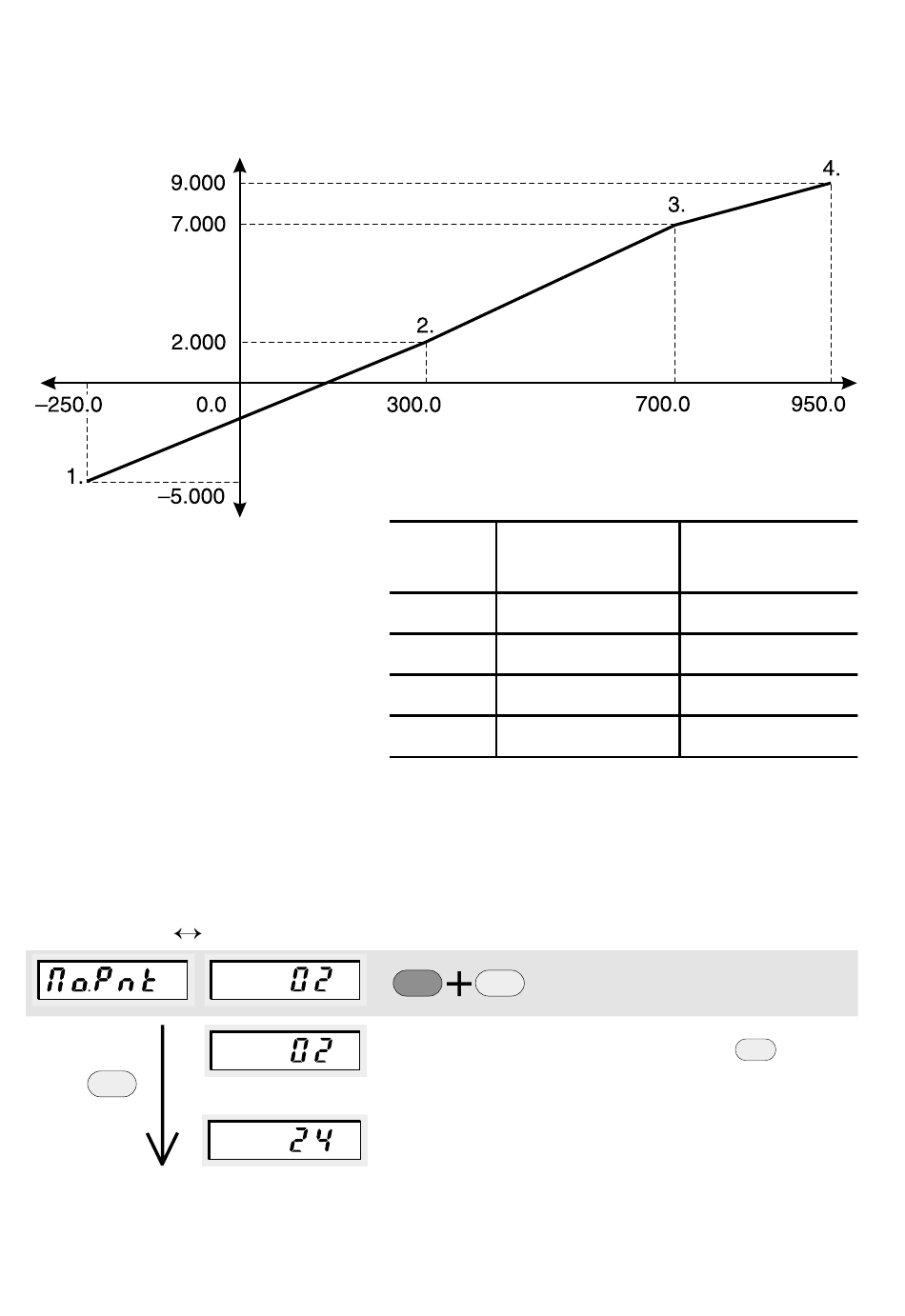

Basierend auf dem Eingangsbereich von –10 .. +10 V soll ein
Beispiel mit 4 Stützstellen realisiert werden:
Eingangswerte Spannung [V]
Es empfiehlt sich, vor
Beginn der Parametrie-
rung die gewünschten
Wertepaare der Stütz-
stellen für die Kennlinie
zu notieren.
Dieses Beispiel wird nachfolgend verwendet.
4.3.1 Anzahl der Stützstellen eingeben
Menü
14
Auswahl Übernehmen
Durch Drücken der Taste
der Wert um eins erhöht. Nach
Erreichen von 24 springt die An-
zeige wieder auf 2.
Stütz-
Eingangswert
stelle
1. –5.000
2. 2.000
3. 7.000
4. 9.000
Anzeigewerte
Anzeigewert
–250.0
300.0
700.0
950.0
Beispiel: 4
wird
