Bedienungsanleitung
Digitalanzeige mit Analogeingängen

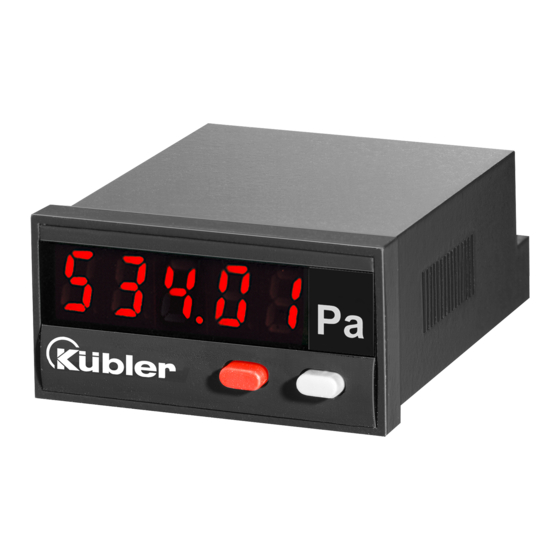

Codix 534
Bestellschlüssel: 6.534.012.300
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
– bestimmungsgemäß
!
– in technisch einwandfreiem
Zustand
– unter Beachtung der Bedienungs-
anleitung und den allgemeinen
Sicherheitsbestimmungen.
1.2 Allgemeine Sicherheits- und
Warnhinweise
1. Vor Durchführung von Installations- oder
Wartungsarbeiten stellen Sie bitte sicher,
dass die Digitalanzeige von der Versor-
gungsspannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestim-
mungsgemäß ein: in technisch einwand-
freiem Zustand und unter Beachtung der
Bedienungsanleitung und den allgemeinen
Sicherheitsbestimmungen.
3. Beachten Sie Länder- und anwendungsspe-
zifische Bestimmungen
4. Die Digitalanzeige ist nicht geeignet für den
explosionsgeschützten Bereich und den
Einsatzbereichen, die in EN 61010 Teil 1
ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsge-
mäß eingebauten Zustand entsprechend
dem Kapitel "Technische Daten" betrieben
werden.
6. Das Gerät muss zwingend mit externen,
zugelassenen Sicherungen abgesichert
werden. Den Wert entnehmen Sie den
technischen Daten.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät
eingesetzt werden. Der Einsatzbereich dieser
Anzeige liegt in industriellen Prozessen und
Steuerungen. In den Bereichen von Ferti-
gungsstraßen der Metall-, Holz-, Kunststoff-,
Papier-, Glas- und Textilindustrie u.ä. Über-
spannungen an den Schraubklemmen der
Digitalanzeige müssen auf den Wert der
(R60046.0009 - Index 1)
Überspannungskategorie II begrenzt sein.
Wird die Digitalanzeige zur Überwachung
von Maschinen oder Ablaufprozessen einge-
setzt, bei denen infolge eines Ausfalls oder
einer Fehlbedienung der Digitalanzeige eine
Beschädigung der Maschine oder ein Unfall
des Bedienungspersonals möglich ist, dann
müssen Sie entsprechende Sicherheitsvorkeh-
rungen treffen.
1.4 Beschreibung
• 5-stellige Digitalanzeige mit Analogeingängen
• gut ablesbare, hell leuchtende 8 mm hohe
LED-Anzeige
• Anzeigebereich von -19999 bis 99 999 mit
Vornullenunterdrückung und programmier-
barem Dezimalpunkt
• Die Programmierung der Funktionen, bzw.
Betriebsparameter erfolgt über die beiden
Einstelltasten.
Bedienerführung auf dem Display während der
Programmierroutine
• Programmierbar sind:
Messbereich
Messzeit
Dezimalpunkt Messwert
Minimales Eingangssignal
Anzuzeigender Wert bei kleinstem
Eingangssignal
Maximales Eingangssignal
Anzuzeigender Wert bei höchstem
Eingangssignal
Minimalwertanzeige ja/nein
Minimalwertrücksetzung
Maximalwertanzeige ja/nein
Maximalwertrücksetzung
Totalisator ja/nein
Dezimalpunkt Totalisator
Multiplikationsfaktor Totalisator
Skalierung Totalisator
Totalisatorrücksetzung
