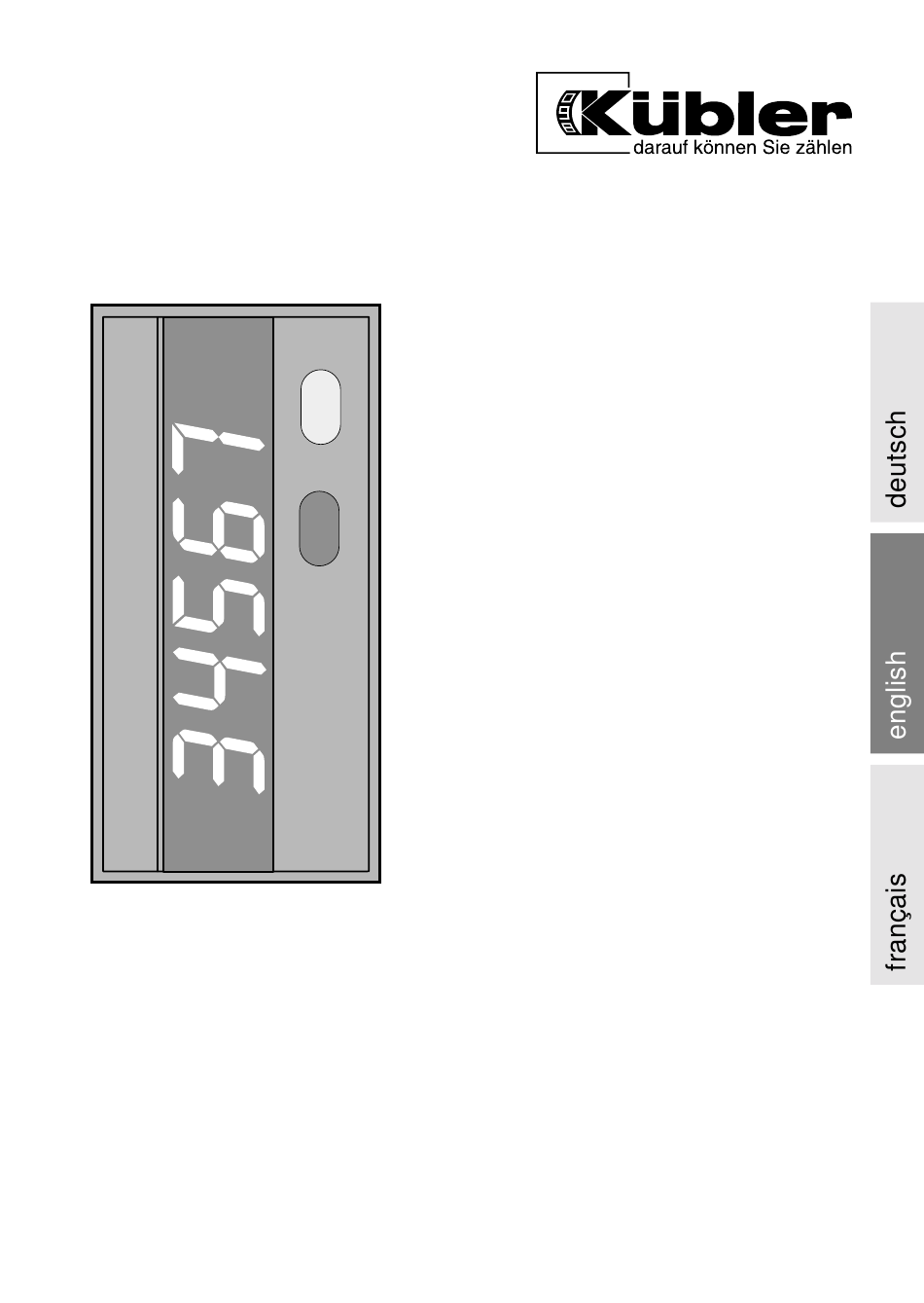

- Seite 1 CODIX 552 R.600.009 Prozessanzeige für Strom-/Spannungssignale mit Totalisator Process Display for Current / Voltage signals with Adding Counter Indicateur de process pour signaux de courant / de tension avec totalisateur...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Technische Daten ............. 3 1.1 Versorgung ............... 3 1.2 Eingänge ..............3 1.3 Ausgänge ..............4 1.4 Allgemeine Angaben ..........4 1.5 Lieferumfang ............4 1.6 Bestellschlüssel ............5 2 Einbau ................5 3 Elektrische Anschlüsse ............ 6 3.1 Messeingänge ............ -
Seite 3: Technische Daten
Technische Daten Versorgung Spannungsversorgung DC 10 .. 30 V oder AC 90 .. 260 V Leistungsaufnahme max. 2 W oder max. 6 VA Netzbrummunterdrückung digitale Filterung 50 Hz oder 60 Hz Eingänge Messbereiche Stromeingang (DC) mit Verpolungsschutz Bereiche 0 .. 20 mA, 4 .. 20 mA Auflösung (14 Bit) 2 µA Begrenzung... -
Seite 4: Ausgänge
IP 65 (von vorn) Reinigung Die Frontseite des Geräts darf nur mit einem weichen, mit Wasser ange- feuchteten Tuch gereinigt werden. Lieferumfang Prozessanzeige CODIX 552 Schraubklemmen 1 Klemme RM 5.08 2-polig für Spannungsversorgung 1 Klemme RM 3.81 11-polig für Mess- und Steuerein- gänge... -
Seite 5: Bestellschlüssel
Bestellschlüssel Artikel Nummer 6.552.012.X00 Spannungsversorgung 0 = AC 90 .. 260 V 3 = DC 10 .. 30 V Einbau Bevor Sie das Gerät einbauen, sollten Sie die Betriebsparameter einstellen . Schalttafelausschnitt herstellen: Gerät in den Ausschnitt einsetzen und mit der Halteklammer befesti- gen. -
Seite 6: Elektrische Anschlüsse
Elektrische Anschlüsse Ansicht auf Rückseite Mess- und Steuereingänge sowie Hilfssignale Messeingänge 3.1.1 Stromeingang 0 .. 20 mA, 4 .. 20 mA Bezugsmasse 3.1.2 Spannungseingang Bezugsmasse 0 .. 10 V, 2 .. 10 V, –10 .. +10 V... -
Seite 7: Steuereingänge Und Hilfssignale
Steuereingänge und Hilfssignale 7 Bezugsmasse Latch/Reset 8 Eingang Latch/Reset 11 +24 V/50 mA Hilfsspannung 10 +10 V/30 mA Hilfsspannung 9 GND für Hilfsspannungen Alternativ direkt an DC-Versorgung anschließen (galvani- sche Trennung von Steuer- und Messeingängen). Nur bei Versorgung mit AC 90 .. 260 V. Spannungsversorgung Ansicht auf Rückseite Spannungsversorgung... -
Seite 8: Parametrieren
Parametrieren Die Parameter müssen vor Inbetriebnahme eingestellt wer- den. Es empfiehlt sich, dies vor dem Einbau auszuführen. – Eingangsparameter Die Kennlinie des Geräts muss entsprechend dem einge- setzten Sensor parametriert werden. – Kennlinie Die Zuordnung der Eingangssignale zu den Anzeige- werten erfolgt über Kennlinien. - Seite 9 Anzeige und Tasten kennen lernen Durch das rollierende Prinzip kann die Auswahl bzw. Einstel- lung beliebig oft durchlaufen werden. Menüpunkt: Die Anzeige wech- Menü Auswahl selt alle 2 s zwischen Menüpunkt und Auswahl. Einstieg in den Menüpunkt: Entweder ist eine Auswahl zu treffen oder ein Wert ist einzu- stellen.
-
Seite 10: Eingangsparameter Für Momentanwert
Eingangsparameter für Momentanwert Hier werden alle Einstellungen vorgenommen, die das Ein- gangssignal und die zugehörigen Anzeigewerte betreffen. Die Anzeigewerte erhält man über eine Kennlinie aus dem Eingangssignal. 4.2.1 Bereich für Eingangssignal wählen Menü Auswahl Übernehmen 2 .. 10 V –10 .. +10 V 0 .. -
Seite 11: Dezimalpunkt Für Momentanwert Einstellen
4.2.2 Dezimalpunkt für Momentanwert einstellen Menü Auswahl Übernehmen Beispiel: 00.000 Je nach Position des 0.00 Dezimalpunkts ergeben 0.000 sich folgende Anzeige- 0.0000 bereiche: Die Dezimalpunktein- stellung beeinflusst nicht e l l die Messgenauigkeit. 1 – Der maximale Anzeige- 1 – wert muss innerhalb des 1 –... -
Seite 12: Parameter Für Totalisator
Untere Bereichsgrenze Menü Auswahl Übernehmen Beispiel: –5.000 Dezimalstellen wählen Ziffer einstellen Dezimalstellen wählen Ziffer einstellen Unterschreitet das Eingangssignal den hier eingestellten Wert, wird „Lo“ angezeigt. Obere Bereichsgrenze Menü Auswahl Übernehmen Beispiel: 9.000 Dezimalstellen wählen Ziffer einstellen Überschreitet das Eingangssignal den hier eingestellten Wert, wird „hi“... -
Seite 13: Anzeigekennlinie Parametrieren
Anzeigekennlinie parametrieren Es sind mindestens 2 Stützstellen (2 Wertepaare) für Beginn und Ende der Kennlinie erforderlich. Die Kennlinie kann stei- gend oder fallend verlaufen. Maximal können bis zu 24 Stützstellen realisiert werden. Dabei ist zu beachten, dass bei steigender Kennlinie alle Kennlinienelemente einen steigenden Verlauf aufweisen bzw. -
Seite 14: Anzahl Der Stützstellen Eingeben
Basierend auf dem Eingangsbereich von –10 .. +10 V soll ein Beispiel mit 4 Stützstellen realisiert werden: Eingangswerte Spannung [V] Anzeigewerte Stütz- Es empfiehlt sich, vor Eingangswert Anzeigewert stelle Beginn der Parametrie- –5.000 –250.0 rung die gewünschten 2.000 300.0 Wertepaare der Stütz- 7.000 700.0 stellen für die Kennlinie... -
Seite 15: Weitere Stützstellen
4.3.2 1. Stützstelle definieren Eingangswert in der jeweiligen Einheit (z.B. V, mA) für den Beginn der Kennlinie einstellen. Menü Auswahl Übernehmen Beispiel: –5.000 Dezimalstelle wählen. Ziffer einstellen. Anzeigewert für den Beginn der Kennlinie einstellen. Menü Auswahl Übernehmen Beispiel: –250.0 Dezimalstelle wählen. Ziffer einstellen. -
Seite 16: Totalisator
Totalisator Der Summierer addiert die Momentanwerte mit einer Abtast- rate von 1 Sekunde. Hinweis: Der Summenwert bleibt auch bei einem Stromaus- fall gespeichert. 4.4.1 Eingangsschwelle für den Summierer einstellen Dieser Wert wird immer mit drei Stellen nach dem Dezimal- punkt dargestellt. Bei Einstellung 0.000 (keine Schwelle) werden alle Eingangs- werte vom Summierer verarbeitet. -
Seite 17: Totalisator Parametrieren
4.4.2 Totalisator parametrieren Der Summierer addiert die Momentanwerte mit einer Abtast- rate von 1 Sekunde. Aufsummiert ergeben diese Momentanwerte als Ergebnis einen sehr viel größeren Zahlenwert, der den Anzeigeumfang in der Regel übersteigt. Also muss so umgerechnet werden, dass das Ergebnis wieder in den Anzeigeumfang passt. Dies erfolgt mittels Faktor und Skalierung. - Seite 18 Beispiel 1: Ein leerer Behälter wird mit durchschnittlich 10 l/s gefüllt, bis ein Volumen von 2 m erreicht ist. Danach wird der Behälter entleert und der Summenwert auf 0 gestellt (Reset). Momentanwerte Zeitraster in Sekunden voll Summenwerte Reset leer Zahlenwert am unskaliertes Anzeige Eingang des...
-
Seite 19: Dezimalpunkt Für Summenwert Einstellen
Beispiel 2: Wird ein Reifen 1 Stunde lang bei einer Ge- schwindigkeit von 180 km/h getestet, legt er 180 km zurück. Zahlenwert am unskaliertes Anzeige Eingang des Anzahl der Werte Ergebnis im Momentanwert Summierers Summierer 180.0 3 600 648 000.0 Hinweis: Da jede Sekunde 1 Wert übergeben wird, werden in 1 Stunde 3 600 Werte aufsummiert. -
Seite 20: Gesamtskalierung Für Summenwert
4.4.2.2 Gesamtskalierung für Summenwert Gesamtskalierung = Faktor x Skalierung! Max. 999.99 = 9.9999 x 100 Min. 0.000001 = 0.0001 x 0.001 Faktor und Skalierung wirken nur auf den Summierer. Faktor einstellen Mit dem Faktor können Umrechnungen in andere Maßeinhei- ten vorgenommen werden. Menü... - Seite 21 4.4.3 Rückstellung des Summenwerts Diese Einstellung beeinflusst die Funktion des Eingangs Latch/Reset (siehe Kapitel 3 6 und Kapitel 5 23). Menü Auswahl Übernehmen keine Rückstellung Summenwert auf 0 setzen mit: nur elektrische Rückstellung nur manuelle Rückstellung manuelle und elektrische Rückstellung Am Eingang Latch/Reset kann ein Latch-Signal angelegt werden.
-
Seite 22: Netzfilter
Netzfilter Zur Verminderung von netzseitigen und umgebungsbeding- ten Störungen (Netzbrumm) muß das Gerät auf die lokale Netzfrequenz eingestellt werden. Menü Auswahl Übernehmen Lokales Netz mit 60 Hz. Lokales Netz mit 50 Hz. Ende der Parametrierung ja/nein? Menü Auswahl Übernehmen Parameter werden übernommen. 5 Betrieb 4.7 Parametrierung überprüfen/ ändern... -
Seite 23: Betrieb
Betrieb Beim Einschalten der Spannungsversorgung oder nach Be- enden der Parametrierung befindet sich das Gerät im Betriebszustand. Die Ziffernanzeige kann dabei folgende Zustände annehmen: Es ist kein Messsignal angeschlossen oder der Messbereich wurde überschritten. Das Messsignal liegt an, der aktuelle Messwert wird angezeigt. -
Seite 24: Anzeigespeicherung
Anzeigespeicherung Anzeigespeicherung ist nur möglich, wenn kein Rücksetzen gewählt wurde, siehe Kapitel 4.4.3 Solange ein High-Signal (> 4 V, < 10 V) am Latch-Eingang anliegt, ist die Anzeige „eingefroren“. Messung und Summie- rung laufen im Hintergrund weiter. Rücksetzen des Totalisators Rücksetzen ist nur möglich, wenn der Eingang Latch/Reset für die Funktion Rücksetzen parametriert wurde, siehe Kapi- tel 4.4.3... - Seite 25 CODIX 552 R.600.009 Prozessanzeige für Strom-/Spannungssignale mit Totalisator Process Display for Current / Voltage signals with Adding Counter Indicateur de process pour signaux de courant / de tension avec totalisateur...
- Seite 26 Contents 1 Technical Data ..............3 1.1 Power Supply ............3 1.2 Inputs ................ 3 1.3 Outputs ..............4 1.4 Miscellaneous Data ..........4 1.5 Delivery ..............4 1.6 Order Code ............... 5 2 Mounting ................5 3 Electrical Connections ............. 6 3.1 Measuring Inputs ............
-
Seite 27: Technical Data
Technical Data Power Supply Supply voltage DC 10 .. 30 V AC 90 .. 260 V Power consumption max. 2 W max. 6 VA Mains hum suppression digital filter 50 Hz or 60 Hz Inputs Measurement ranges Current input (DC) with protection against polarity reversal Ranges... -
Seite 28: Outputs
The front side of the unit shall be cleaned only with a soft wet (water!) cloth. Delivery Process display CODIX 552 Screw terminals 1 terminal block RM 5.08 2-pole for power supply and outputs, 1 terminal block RM 3.81 11-pole for measuring and control inputs. -
Seite 29: Order Code
Order Code Article number 6.552.012.X00 Power supply 0 = AC 90 .. 260 V 3 = DC 10 .. 30 V Mounting Before mounting the unit, you should set the operating parameters. Make a cutout in the control panel: Insert the unit in the cutout and fix it with the clamping bracket. -
Seite 30: Electrical Connections
Electrical Connections View from the rear side Measuring and control inputs as well as auxiliary signals Measuring Inputs 3.1.1 Current input 3.1.2 Voltage input –... -
Seite 31: Power Supply
Control Inputs and Auxiliary Signals a i l a i l a i l Alternatively connect directly to DC supply (galvanic sepa- ration of control and measurement inputs). Only when supplying with AC 90 .. 260 V Power Supply View from the rear side Power supply Check unit lable before applying power. -
Seite 32: Parameter Setup
Parameter Setup The parameters have to be setup before putting the unit into operation. It is recommended to set them up before mounting. – Input parameter The parameters of the characteristic curve of the unit must be setup depending on the sensor used. –... - Seite 33 Getting acquainted with the display and keys The selection or the setting can be repeatedly run through as often as wished because of the rotational principle. Menu item: The display alternates Menu Selection every 2 seconds between the menu item and the selection. Entering into the menu item: Either a selection has to be made or a value has to be setup.
-
Seite 34: Input Parameter For Instantaneous Value
Input Parameter for Instantaneous Value All setups related to the input signal and the corresponding displayed value are carried out here. One obtains the displayed value from the input signal through the characteristic curve. 4.2.1 Select range for the input signal Menu Selection Enter... - Seite 35 4.2.2 Set the decimal point for the instantaneous value Menu Selection Enter The different positions of 0.00 the decimal point give 0.000 the following display 0.0000 ranges: The position of the deci- mal point has no influ- s t i ence on the measuring 1 –...
-
Seite 36: Setting The Characteristic Curve
Lower limit Menu Selection Enter Example: –5.000 Select digit Set digit Select digit Set digit When the input signal falls below the value set here then "Lo" will be displayed. Upper limit Menu Selection Enter Example: 9.000 Select digit Set digit When the input signal exceeds the value set here then "hi"... - Seite 37 Setting the Characteristic Curve At least two points (2 pairs of values), for the starting and end points respectively of the characteristic curve, are required. The curve can be ascending or descending. A maximum of 24 knee points can be implemented. However, it must be ensured that with a rising curve all curve segments must slope upwards and with a descending curve all seg- ments must slope downwards.
- Seite 38 Based on input range –10 .. +10 V an example with 4 knee points will be implemented: Input values Voltage [V] Display values Knee Input values Display values It is recommended to points note down the required –5.000 –250.0 pairs of values for the 2.000 300.0 knee points of the curve...
- Seite 39 4.3.2 Define first knee point Set input value corresponding to the beginning of the char- acteristic curve in the respective units (e.g. V, mA). Menu Selection Enter Example: –5.000 Select digit. Set digit. Set display value for the starting point of the curve. Menu Selection Enter...
-
Seite 40: Totalizer
Totalizer The totalizer adds up the instantaneous values with a sam- pling rate of 1 per second. Hint: The total value remains stored even after a power fail- ure. 4.4.1 Setting up the Input Threshold for the Totalizer This value is always displayed with three digits behind the decimal point. - Seite 41 4.4.2 Totalizer Setup The totalizer adds up the instantaneous values with a sam- pling rate of 1 per second. These values, when added together, give a very large result- ing number which normally exceeds the display range. Hence, it is necessary to apply a conversion to bring the result within the display range.
- Seite 42 Example1: An empty container is filled with an average rate of 10 l/s until a volume of 2 m is reached. After this the con- tainer is emptied and the total value set (reset) to 0. Instantaneous value Time slots of 1s Full Totalizer value Empty...
- Seite 43 Example 2: If a tyre is tested for 1 hour at a speed of 180 km/h, the total distance travelled is 180 km. Number at the Instantaneous Unscaled result input of Number of values value display in the totalizer totalizer 180.0 3 600 648 000.0...
- Seite 44 4.4.2.2 Entire scaling for the total value Total scale = Factor x Scale! Max. 999.99 = 9.9999 x 100 Min. 0.000001 = 0.0001 x 0.001 Factor and scale influence only the totalizer. Setup factor Conversion into other measuring units can be carried out with the factor.
- Seite 45 4.4.3 Resetting the Total value This setting affects the input function Latch / Reset (see sec- tion 3 6 and section 5 23). Menu Selection Enter No resetting Set totalizer value to 0 with: Only electrical resetting Only manual resetting Manual and electrical resetting A Latch signal can be applied to the Latch / Reset input.
-
Seite 46: Mains Hum Filter
Mains Hum Filter To reduce the interference from mains line and the environ- ment (mains hum), the instrument must be set to the local mains frequency. Menu Selection Enter Local power line with 60 Hz. Local power line with 50 Hz. End of Setup Yes / No? Menu Selection... -
Seite 47: Switch Over The Display During Operation
Operation The unit is in the operating mode when the power supply is switched on or at the end of the setup. One of the following will be displayed: There is no input measuring signal connected or the measuring range has been exceeded. The measuring signal is present, the actual value will be displayed. -
Seite 48: Storing The Displayed Value
Storing the Displayed Value Storing the displayed value is possible only if no Reset func- tion was setup, see section 4.4.3 As long as a high-signal (> 4 V, < 10 V) is present at the Latch input, the current value in the display is “frozen”. Meas- urement and totalizing continue to run in the background. - Seite 49 CODIX 552 R.600.009 Prozessanzeige für Strom-/Spannungssignale mit Totalisator Process Display for Current / Voltage signals with Adding Counter Indicateur de process pour signaux de courant / de tension avec totalisateur...
- Seite 50 Table des matières 1 Caractéristiques ............... 3 1.1 Alimentation .............. 3 1.2 Entrées ..............3 1.3 Sorties ..............4 1.4 Informations générales ..........4 1.5 Pièces livrées ............4 1.6 Code de commande ..........5 2 Montage ................5 3 Raccordements électriques ..........6 3.1 Entrées de mesure ...........
-
Seite 51: Caractéristiques
Caractéristiques Alimentation Tension d’alimentation DC 10 .. 30 V ou AC 90 .. 260 V Consommation de puissance max. 2 W max. 6 VA Filtre anti-ronflement programmable: 50 Hz ou 60 Hz Entrées Plages de mesure Entrée de mesure en courant (DC) avec protection d’inversion de polarité... -
Seite 52: Sorties
IP 65 (face avant) Nettoyage ne nettoyer la façade qu’avec un chiffon doux humecté d’eau. Pièces livrées Indicateur de process CODIX 552 Bornes à visser 1 borne RM 5.08 à 2 pôles, pour la tension d’alimentation et les sorties 1 borne RM 3.81 à... -
Seite 53: Code De Commande
Code de commande Numéro d’article 6.552.012.X00 Tension d’alimentation 0 = AC 90 .. 260 V 3 = DC 10 .. 30 V Montage Il est conseillé de régler les paramètres de fonctionnement avant d’encastrer cet appareil. Effectuez la découpe d’encastrement dans le tableau de la console. -
Seite 54: Raccordements Électriques
Raccordements électriques Vue de derrière Entrées de mesure et de contrôle ainsi que signaux auxiliaires Entrées de mesure 3.1.1 Entrée de mesure en courant l e i é r é f 3.1.2 Entrée de mesure en tension l e i é... -
Seite 55: Tension D'alimentation Et Sorties
Entrées de contrôle et signaux auxiliaires l e i é r é f é r l i x i a i l i x i a i i l a l i x i a i Peut également être raccordé directement à l’alimentation DC (isolation galvanique des entrées de contrôle et de mesure). -
Seite 56: Paramétrage
Paramétrage Il faut régler les paramètres avant la mise en service. Nous vous conseillons de le faire avant d’encastrer l’appareil. – Paramètres d’entrée Paramétrez la courbe de fonctionnement de l’appareil en fonction du capteur utilisé. – Courbe de fonctionnement L’attribution des valeurs affichées aux signaux d’entrée s’effectue à... - Seite 57 Familiarisez-vous avec l’affichage et les touches Le menu à défilement cyclique vous permet d’accéder aux réglages et affichages aussi souvent que vous le désirez. Menu : Toutes les 2 secondes, Menu Choix l’affichage change entre le nom du paramètre et sa valeur. Accès au menu : Vous y avez soit à...
-
Seite 58: Paramètres D'entrée Pour La Valeur Instantanée
Paramètres d’entrée pour la valeur instantanée Ici s’effectuent tous les réglages concernant le signal d’en- trée et les valeurs correspondantes à afficher. Les valeurs à afficher se calculent à partir du signal d’entrée à l’aide d’une courbe de fonctionnement. 4.2.1 Choix de la plage du signal d’entrée Menu Choix Accepter... - Seite 59 4.2.2 Point décimal pour la valeur instantanée Menu Choix Accepter Selon la position du 0.00 point décimal, on obtient 0.000 les plages suivantes de 0.0000 mesure : Le réglage du point déci- c i f mal n’a pas d’influence é sur l’exactitude de la 1 –...
-
Seite 60: Paramétrage De La Courbe De Fonctionnement
Limite inférieure de plage Menu Choix Accepter Exemple : –5.000 Choisissez la position Réglez le chiffre Choisissez la position Réglez le chiffre Si le signal d’entrée est inférieur à cette valeur définie l’affi- chage indique „Lo“. Limite supérieure de plage Menu Choix Accepter... - Seite 61 Paramétrage de la courbe de fonctionnement Il faut au moins 2 points (2 couples de valeurs), pour le début et pour la fin de la courbe de fonctionnement. La courbe de fonctionnement peut être croissante ou décroissante. Vous pouvez programmer jusqu’à 24 points. Tenez compte du fait qu’en cas de courbe de fonctionnement croissante tous les éléments de la courbe de fonctionnement sont croissants, alors qu’en cas de courbe de fonctionnement décroissante tous les...
- Seite 62 Pour une plage d’entrée de –10 .. +10 V, nous vous présen- tons un exemple de 4 points : Valeurs d’entrée de tension [V] Valeurs affichées valuer Points valeur affichée Avant de passer au para- d'entrée métrage, il est conseillé –5.000 –250.0 de noter les couples de...
- Seite 63 4.3.2 Définir le premier point Réglez la valeur d’entrée dans l’unité correspondante (p.e. V, mA) pour le début de la courbe de fonctionnement. Menu Choix Accepter Exemple : –5.000 Choisissez la position. Réglez le chiffre. Réglez la valeur d’affichage pour le début de la courbe de fonctionnement.
- Seite 64 Totalisateur Le sommateur additionne les valeurs instantanées à la fré- quence d’un échantillon par seconde. N.B.: La somme actuelle reste en mémoire même en cas de coupure de courant. 4.4.1 Réglage du seuil d’entrée du sommateur Cette valeur est toujours représentée avec trois décimales. Pour un seuil de 0.000 (aucun seuil), le sommateur addi- tionne toutes les valeurs d’entrée.
- Seite 65 4.4.2 Paramétrage du totalisateur Le sommateur additionne les valeurs instantanées à la fré- quence d’un échantillon par seconde. Le résultat de l’addition de ces valeurs est un nombre beau- coup plus grand qui dépasse en général la plage d’affichage. Par conséquent, il faut le transformer de façon à l’adapter à la plage d’affichage.
- Seite 66 Exemple 1: On remplit un récipient vide au rythme d’en moyenne 10 l/s, jusqu’à un volume de 2 m . Après, on vide le récipient et remet la somme actuelle à zéro. valeurs instantanées temps en secondes plein sommes actuelles Reset vide somme interne...
- Seite 67 Exemple 2: Si l’on soumet un pneu à un test, à 180 km/h, pendant une heure, celui-ci parcourt une distance de 180 km. somme interne valeur nombre à nombre des au sommateur instantanée l’entrée du échantillons sans mise à affichée sommateur l’échelle 180.0...
- Seite 68 4.4.2.2 Mise à l’échelle complète pour la somme actuelle Mise à l’échelle complète = multiplicateur x mise à l’échelle! Max. 999.99 = 9.9999 x 100 Min. 0.000001 = 0.0001 x 0.001 Le multiplicateur et l’échelle n’ont de l’effet que sur le sommateur.
- Seite 69 4.4.3 Remise à zéro de la somme actuelle Ce réglage influence la fonction de l’entrée Latch/Reset (voir chapitre 3 6 et chapitre 5 23). Menu Choix Accepter sans remise à zéro Remise à zéro de la somme actuelle par : remise uniquement électrique remise uniquement manuelle remise et manuelle et électrique...
-
Seite 70: Filtre Anti-Ronflement
Filtre anti-ronflement Pour réduire les parasites provenant du réseau ou de l’envi- ronnement (ronflement), réglez l’appareil à la tension du réseau local. Menu Choix Accepter Réseau local à 60 Hz. Réseau local à 50 Hz. Paramétrage terminé oui / non? Menu Choix Accepter... -
Seite 71: Fonctionnement
Fonctionnement Avec la mise sous tension d’alimentation ou après la fin du paramétrage, l’appareil est en état de fonctionnement. L’affi- chage peut alors prendre les états suivants: Aucun signal de mesure n’est raccordé, ou la plage de mesure est dépassée. Le signal de mesure est raccordé... -
Seite 72: Mise En Mémoire La Valeur Affichée
Mise en mémoire la valeur affichée La valeur affichée ne peut être mise en mémoire que tant que l'entrée n'a pas été remise à zéro. – voir chapitre 4.4.3 Tant q u'il y a un signal «haut» (> 4 V, < 10 V) à l'entrée Latch, l'affichage est bloqué.
