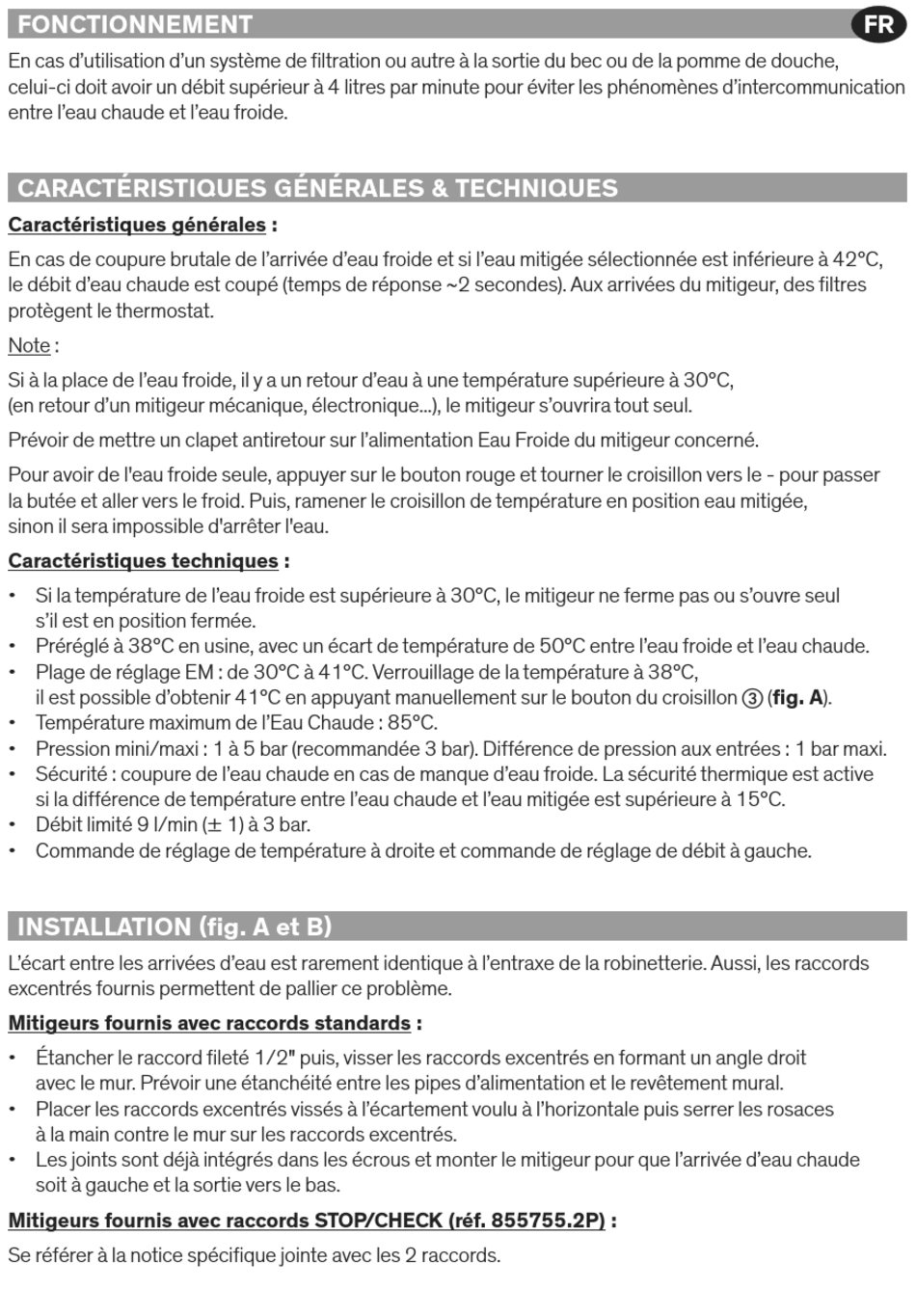

FONCTIONNEMENT
En cas d'utilisation d'un système de filtration ou autre à la sortie du bec ou de la pomme de douche,
celui-ci doit avoir un débit supérieur à 4 litres par minute pour éviter les phénomènes d'intercommunication
entre l'eau chaude et l'eau froide.
CARACTÉRISTIQUES GÉNÉRALES & TECHNIQUES
Caractéristiques générales :
En cas de coupure brutale de l'arrivée d'eau froide et si l'eau mitigée sélectionnée est inférieure à 42°C,
le débit d'eau chaude est coupé (temps de réponse ~2 secondes). Aux arrivées du mitigeur, des filtres
protègent le thermostat.
Note :
Si à la place de l'eau froide, il y a un retour d'eau à une température supérieure à 30°C,
(en retour d'un mitigeur mécanique, électronique...), le mitigeur s'ouvrira tout seul.
Prévoir de mettre un clapet antiretour sur l'alimentation Eau Froide du mitigeur concerné.
Pour avoir de l'eau froide seule, appuyer sur le bouton rouge et tourner le croisillon vers le - pour passer
la butée et aller vers le froid. Puis, ramener le croisillon de température en position eau mitigée,
sinon il sera impossible d'arrêter l'eau.
Caractéristiques techniques :
• Si la température de l'eau froide est supérieure à 30°C, le mitigeur ne ferme pas ou s'ouvre seul
s'il est en position fermée.
• Préréglé à 38°C en usine, avec un écart de température de 50°C entre l'eau froide et l'eau chaude.
• Plage de réglage EM : de 30°C à 41°C. Verrouillage de la température à 38°C,
il est possible d'obtenir 41°C en appuyant manuellement sur le bouton du croisillon c (fig. A).
• Température maximum de l'Eau Chaude : 85°C.
• Pression mini/maxi : 1 à 5 bar (recommandée 3 bar). Différence de pression aux entrées : 1 bar maxi.
• Sécurité : coupure de l'eau chaude en cas de manque d'eau froide. La sécurité thermique est active
si la différence de température entre l'eau chaude et l'eau mitigée est supérieure à 15°C.
• Débit limité 9 l/min (± 1) à 3 bar.
• Commande de réglage de température à droite et commande de réglage de débit à gauche.
INSTALLATION (fig. A et B)
L'écart entre les arrivées d'eau est rarement identique à l'entraxe de la robinetterie. Aussi, les raccords
excentrés fournis permettent de pallier ce problème.
Mitigeurs fournis avec raccords standards :
• Étancher le raccord fileté 1/2" puis, visser les raccords excentrés en formant un angle droit
avec le mur. Prévoir une étanchéité entre les pipes d'alimentation et le revêtement mural.
• Placer les raccords excentrés vissés à l'écartement voulu à l'horizontale puis serrer les rosaces
à la main contre le mur sur les raccords excentrés.
• Les joints sont déjà intégrés dans les écrous et monter le mitigeur pour que l'arrivée d'eau chaude
soit à gauche et la sortie vers le bas.
Mitigeurs fournis avec raccords STOP/CHECK (réf. 855755.2P) :
Se référer à la notice spécifique jointe avec les 2 raccords.
