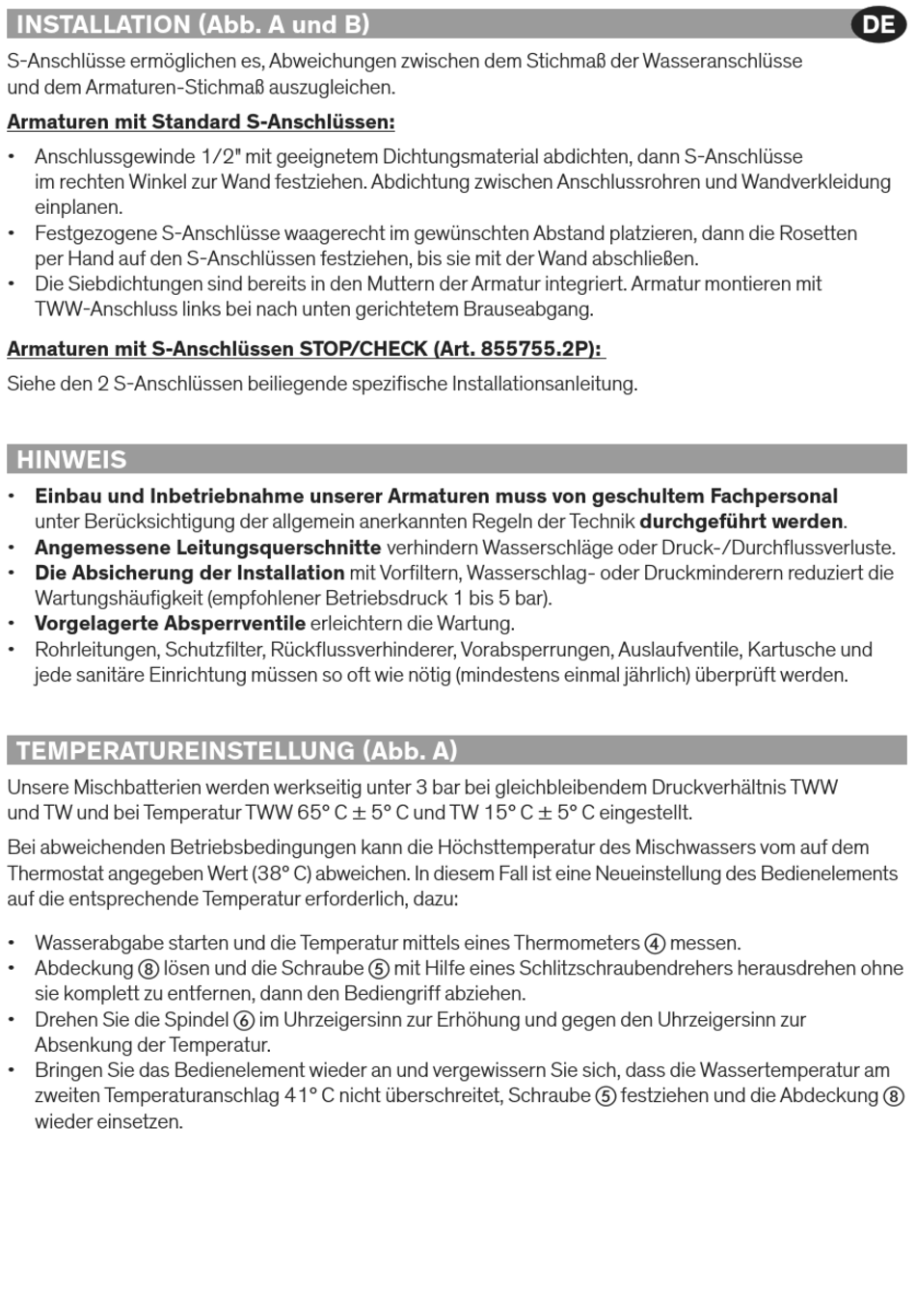

INSTALLATION (Abb. A und B)
S-Anschlüsse ermöglichen es, Abweichungen zwischen dem Stichmaß der Wasseranschlüsse
und dem Armaturen-Stichmaß auszugleichen.
Armaturen mit Standard S-Anschlüssen:
• Anschlussgewinde 1/2" mit geeignetem Dichtungsmaterial abdichten, dann S-Anschlüsse
im rechten Winkel zur Wand festziehen. Abdichtung zwischen Anschlussrohren und Wandverkleidung
einplanen.
• Festgezogene S-Anschlüsse waagerecht im gewünschten Abstand platzieren, dann die Rosetten
per Hand auf den S-Anschlüssen festziehen, bis sie mit der Wand abschließen.
• Die Siebdichtungen sind bereits in den Muttern der Armatur integriert. Armatur montieren mit
TWW-Anschluss links bei nach unten gerichtetem Brauseabgang.
Armaturen mit S-Anschlüssen STOP/CHECK (Art. 855755.2P):
Siehe den 2 S-Anschlüssen beiliegende spezifische Installationsanleitung.
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal
unter Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck-/Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche und
jede sanitäre Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.

TEMPERATUREINSTELLUNG (Abb. A)

Unsere Mischbatterien werden werkseitig unter 3 bar bei gleichbleibendem Druckverhältnis TWW
und TW und bei Temperatur TWW 65° C ± 5° C und TW 15° C ± 5° C eingestellt.
Bei abweichenden Betriebsbedingungen kann die Höchsttemperatur des Mischwassers vom auf dem
Thermostat angegeben Wert (38° C) abweichen. In diesem Fall ist eine Neueinstellung des Bedienelements
auf die entsprechende Temperatur erforderlich, dazu:
• Wasserabgabe starten und die Temperatur mittels eines Thermometers d messen.
• Abdeckung h lösen und die Schraube e mit Hilfe eines Schlitzschraubendrehers herausdrehen ohne
sie komplett zu entfernen, dann den Bediengriff abziehen.
• Drehen Sie die Spindel f im Uhrzeigersinn zur Erhöhung und gegen den Uhrzeigersinn zur
Absenkung der Temperatur.
• Bringen Sie das Bedienelement wieder an und vergewissern Sie sich, dass die Wassertemperatur am
zweiten Temperaturanschlag 41° C nicht überschreitet, Schraube e festziehen und die Abdeckung h
wieder einsetzen.
