5.2 Voraussetzungen PV-Generator

Der Sunny Boy SB 5000TL Multi-String ist für den Anschluss von bis zu drei - auch von-
einander unterschiedlichen - sogenannten Strings (Reihenschaltungen von PV-Modulen)
vorgesehen.
„Sunny Design" hilft Ihnen bei der Anlagenauslegung und Überprüfung der Stringgröße
unter Berücksichtigung des jeweiligen Wechselrichters. Weitere Informationen über
Sunny Design sind unter
Für den Anschluss der PV-Generatoren besitzt das Gerät sechs DC-Steckverbinder
(zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben-
falls mit solchen Steckverbindern ausgestattet sein. Die SMA-Bestellbezeichnungen für
die unterschiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm:
• Multi-Contact 4 mm:
• Tyco:

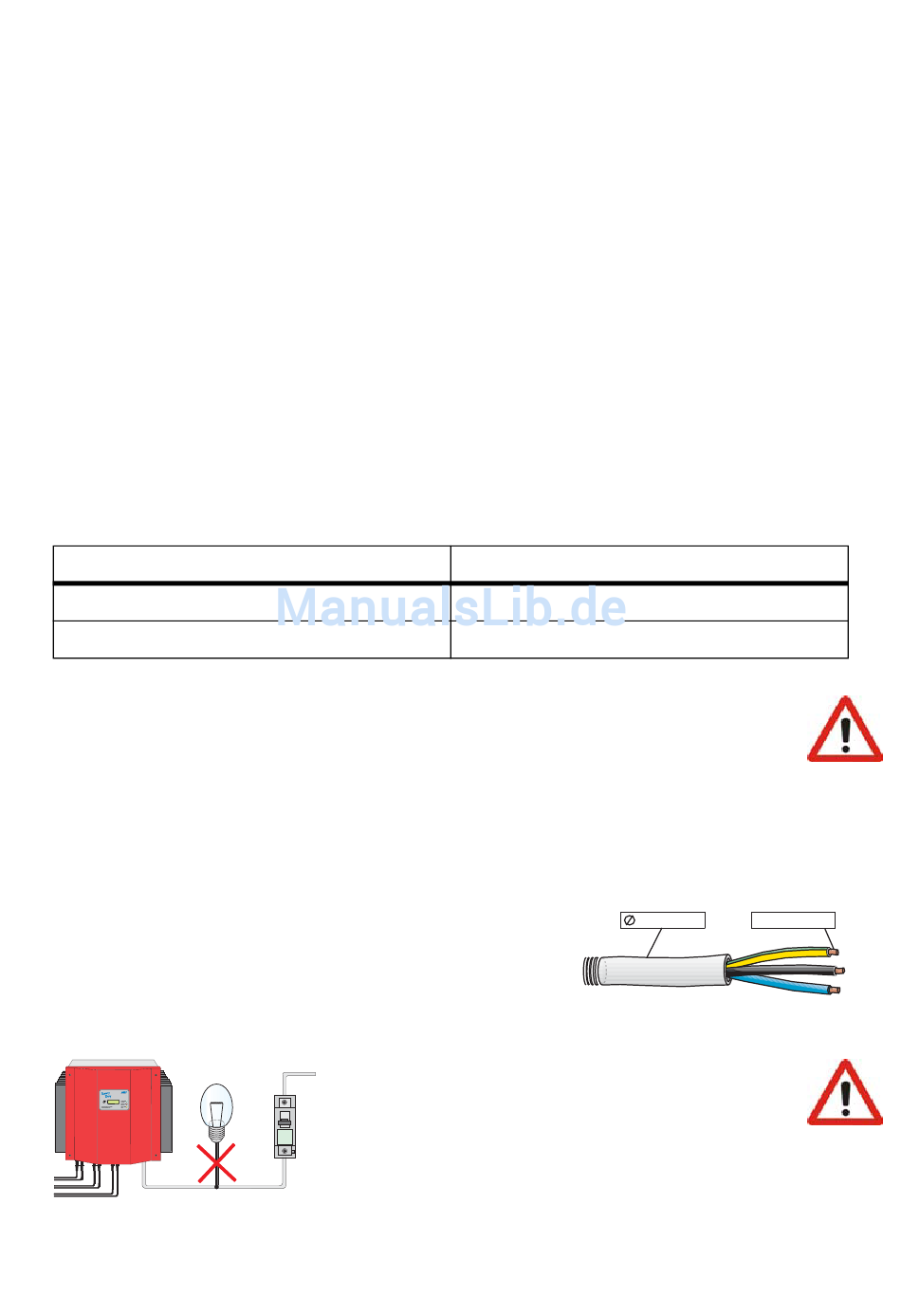

Grenzwerte für DC-Eingang
max. Spannung pro String
max. Eingangsstrom pro String
Achtung!
Eine Parallelschaltung von Eingängen ist nicht zulässig!

5.3 Niederspannungsnetz (AC)

Die einschlägigen technischen Vorschriften und die besonderen Vorschriften des loka-
len Netzbetreibers sind zu beachten.
Die Anschlussklemmen des Sunny Boy SB 5000TL
Multi-String sind für die Aufnahme von Leiterquer-
schnitten bis 10 mm² geeignet. Der Außendurchmes-
ser des Kabels sollte zwischen 9 mm und 17 mm
liegen. Der Anschluss erfolgt dreiadrig (L, N, PE).
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
Installationsanleitung
www.SMA.de verfügbar.
„SWR-MC"
„MC-SET"
„TYCO-SET"
Achtung!
Die Einspeiseleitung wird mit einem Siche-
rungsautomaten 25 A vom Typ B abgesi-
25A
B
chert. An der so abgesicherten Leitung
dürfen keine weiteren Geräte angeschlos-
sen werden.
Voraussetzungen für die Installation
750 V (DC)
7,5 A (DC)
SB5000TL-13:SD3306
9 ... 17 mm max. 10 mm²
