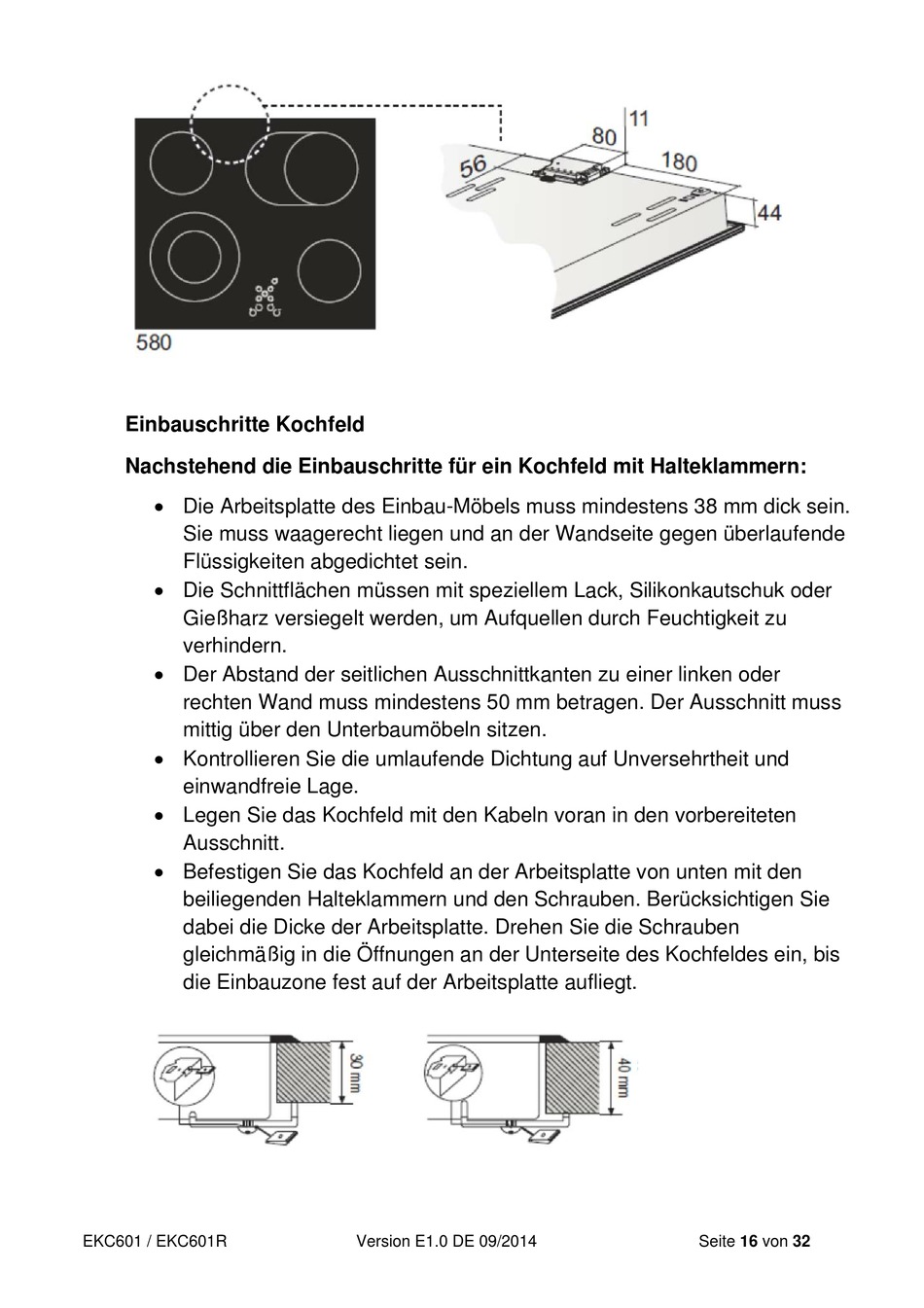

Einbauschritte Kochfeld

Nachstehend die Einbauschritte für ein Kochfeld mit Halteklammern:
 Die Arbeitsplatte des Einbau-Möbels muss mindestens 38 mm dick sein.
Sie muss waagerecht liegen und an der Wandseite gegen überlaufende
Flüssigkeiten abgedichtet sein.
 Die Schnittflächen müssen mit speziellem Lack, Silikonkautschuk oder
Gießharz versiegelt werden, um Aufquellen durch Feuchtigkeit zu
verhindern.
 Der Abstand der seitlichen Ausschnittkanten zu einer linken oder
rechten Wand muss mindestens 50 mm betragen. Der Ausschnitt muss
mittig über den Unterbaumöbeln sitzen.
 Kontrollieren Sie die umlaufende Dichtung auf Unversehrtheit und
einwandfreie Lage.
 Legen Sie das Kochfeld mit den Kabeln voran in den vorbereiteten
Ausschnitt.
 Befestigen Sie das Kochfeld an der Arbeitsplatte von unten mit den
beiliegenden Halteklammern und den Schrauben. Berücksichtigen Sie
dabei die Dicke der Arbeitsplatte. Drehen Sie die Schrauben
gleichmäßig in die Öffnungen an der Unterseite des Kochfeldes ein, bis
die Einbauzone fest auf der Arbeitsplatte aufliegt.
EKC601 / EKC601R Version E1.0 DE 09/2014 Seite 16 von 32
