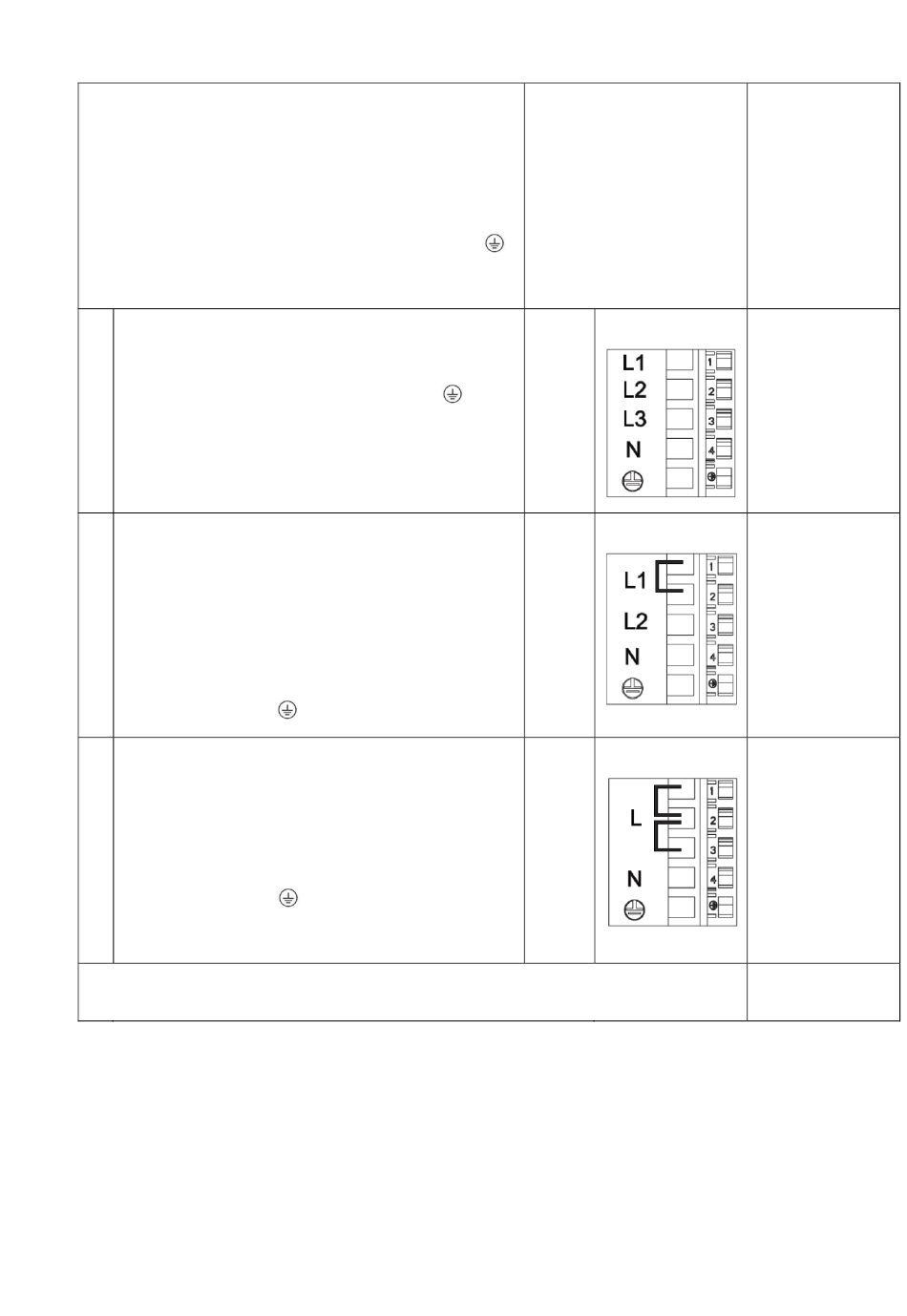

Schema möglicher Anschlüsse
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
1Bei 400/230V Netz Dreiphasenanschluss
mit Betriebsnull. Phasenreihenfolge nach
1-2-3. Null auf 4, Schutzleiter auf
Empfohlener Anschluss
2Bei 400/230V Netz
Zweiphasenanschluss mit Betriebsnull.
Brücken verbinden die Klemmen 1-2.
2 auf 3.
Null auf 4.
Schutzleiter auf
3Bei 230V Netz Einphasenanschluss mit
Betriebsnull. Brücken verbinden die
Klemmen 1-2, sowie Klemmen 2-3.
Null auf 4.
Schutzleiter auf
Dringend abgeraten!
L1 = R
L2 = S
EKC601 / EKC601R
.
L3 = T
N = neutrale Leitung
Version E1.0 DE 09/2014
3/N~
2/N~
1/N~
PE = Schutz-
leiter
Art der
Anschluss-
leitung
H05VV-
F5G1,5
H05VV-
F4G2,5
H05VV-
F3G4
Seite 14 von 32
