5.5 Anschluss für weitere Verstärker: Klemmen
C,D,E
An den Klemmen C und D steht das Datenformat, welches zum
Anschluss weiterer Verstärker benötigt wird, zur Verfügung. Die
Klemmen werden mit den gleichnamigen Klemmen der weiteren
Verstärker durch ein verdrilltes Kabel verbunden. Ein solches
verdrilltes Kabel können Sie leicht aus zwei 'normalen' Kabeln selbst
herstellen.
Wird die Klemme E der Zentrale mit der Klemme E des
Leistungsverstärkers verbunden, teilt der Leistungsverstärker der
LZV200 eine Überlastung oder einen Kurzschluss mit. Die LZV200
schaltet dann auch alle anderen Verstärker ab und teilt dies über das
XpressNet allen angeschlossenen Eingabegeräten mit.
Über den Einsatz von weiteren Verstärkern informiert der Abschnitt
"Stromversorgung einer Modelleisenbahnanlage" ab Seite 17.
Die Klemme E der LZV200 lässt sich auch für den Anschluss eines
"Panik-Notaus-Tasters" nutzen. Montieren Sie einen (oder mehrere
parallel geschaltete) Taster am Rand Ihrer Anlage und verbinden Sie
die Taster mit den Klemmen 'M' und 'E'.
Droht auf der Anlage ein Zusammenstoß, so drücken Sie einfach auf
diesen Notaus-Taster. Die LZV200 geht in den "Notaus" und schaltet
den Betrieb auf der Anlage ab. An den Handreglern erscheint eine
entsprechende Meldung. Jetzt haben Sie Zeit, die "brenzlige"
Situation zu bereinigen, anschließend nehmen Sie durch Auflösen
das Notaus am Handregler den Betrieb wieder auf.

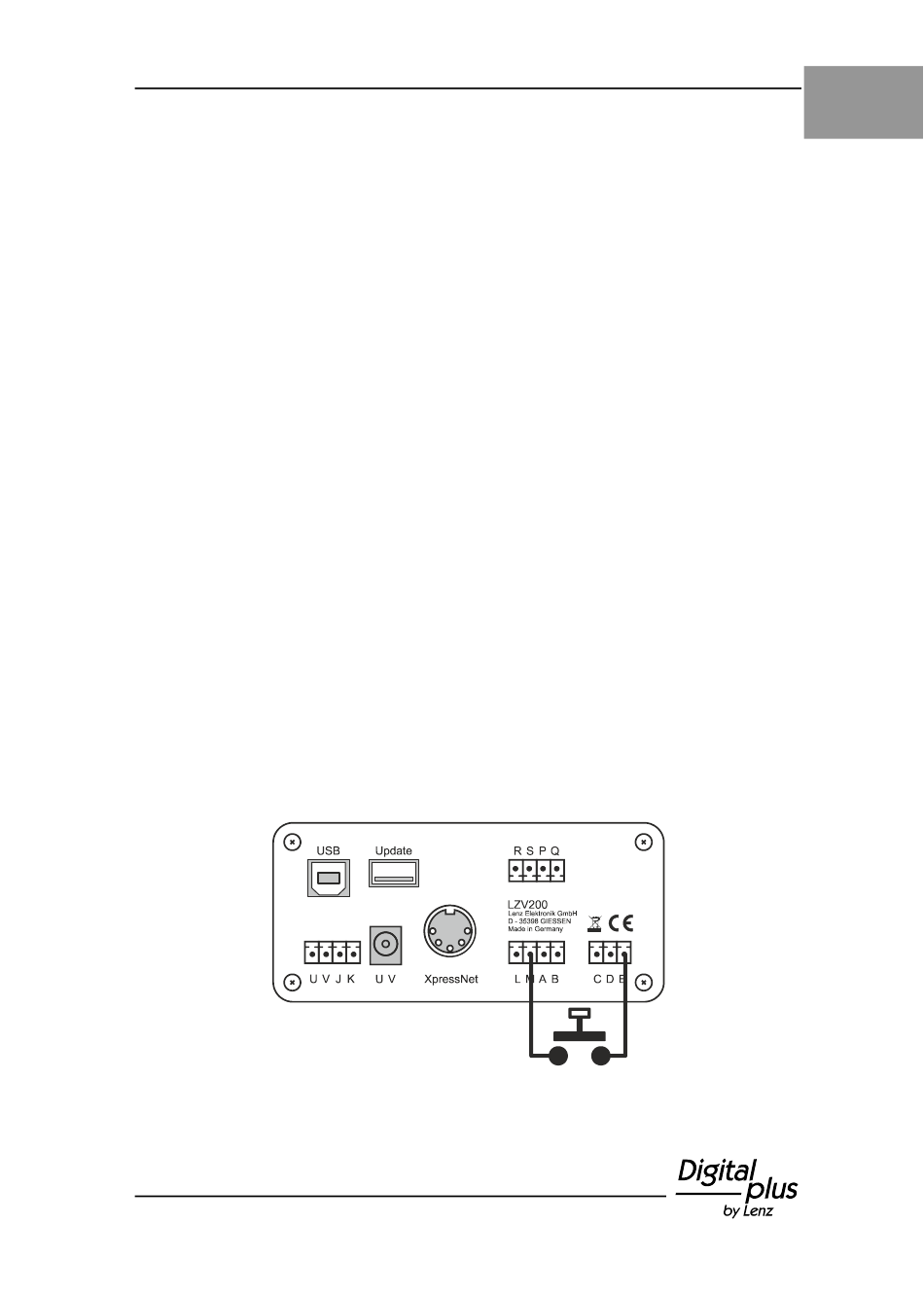

Abb. 7: Anschluss eines "Notaus-Tasters"
