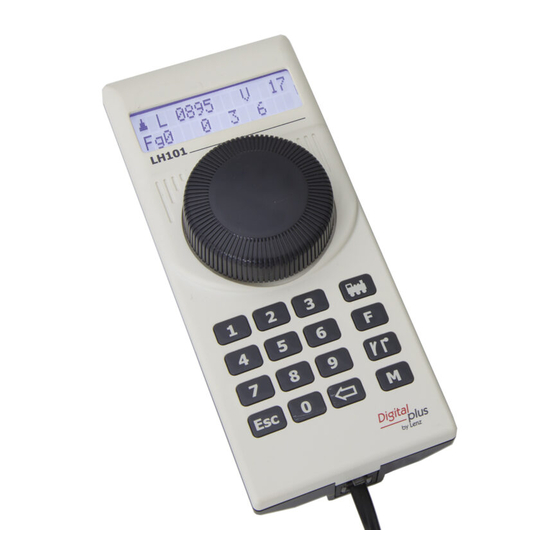

Lenz Digital plus LH101 Ergänzung Zur Bedienungsanleitung
Version 2.0
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Lenz Digital plus LH101
Inhaltszusammenfassung für Lenz Digital plus LH101

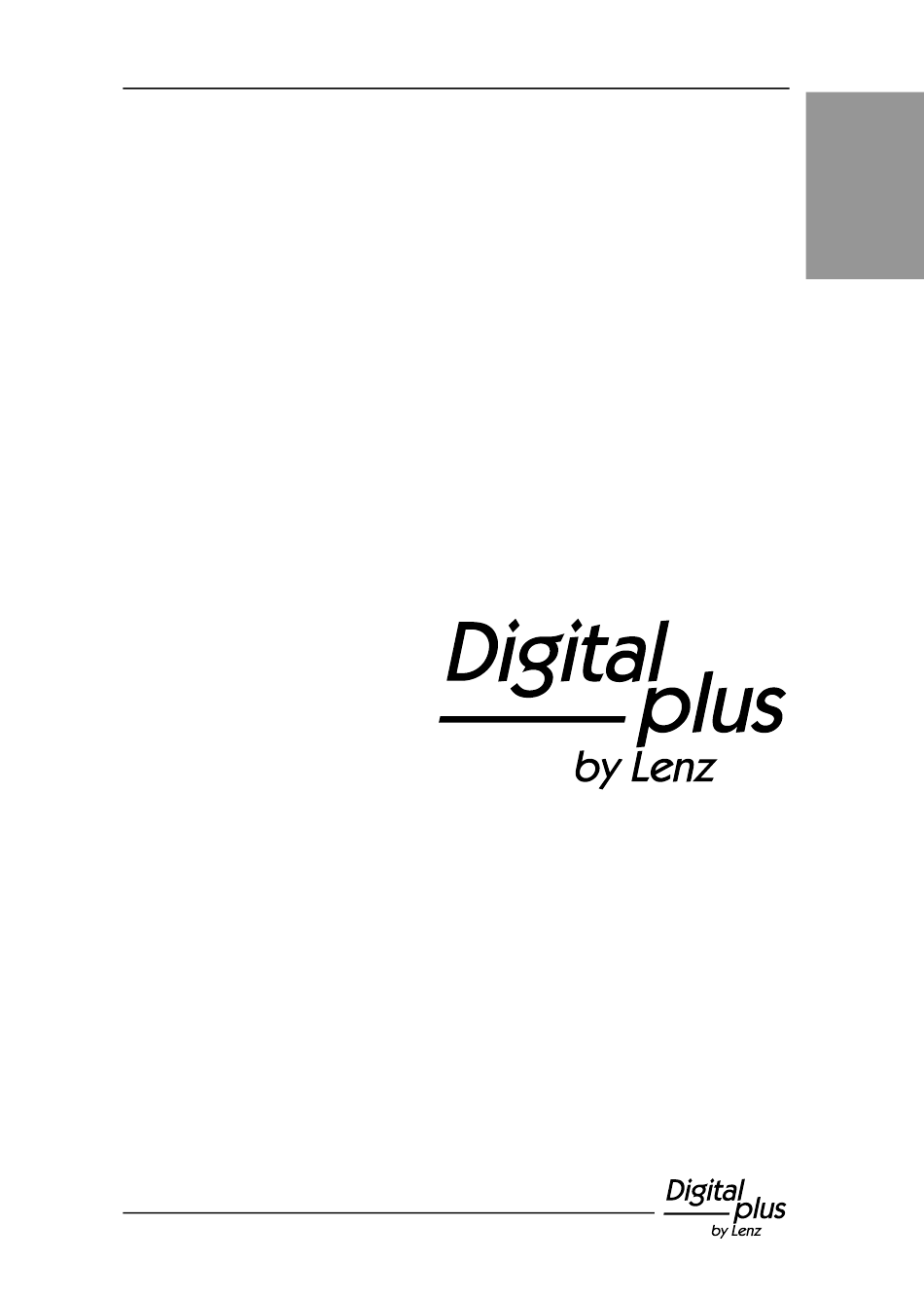

- Seite 1 LH101 Ergänzung zur Bedienungsanleitung für Version 2.0 1. Auflage 10 19 B.B.10.0069...
-
Seite 2: Willkommen
Eigenschaften nicht genutzt werden. Wenn Sie noch Fragen haben, auf die Sie auch nach Durcharbeit dieser Information keine Antwort finden, so helfen wir Ihnen gerne weiter: Postanschrift: Lenz Elektronik GmbH Vogelsang 14 D-35398 Giessen Telefon: ++49 (0) 6403 900 133 Wann Sie uns hier erreichen, erfahren Sie aus der Ansage. -
Seite 3: Modellzeit
Modellzeit Modellzeit Viele Modellbahner sowie Clubs und Vereine gestalten ihren Fahrbetrieb gerne nach Fahrplan. Besonders bei Modultreffen ist diese Art, gemeinsam "Betrieb" zu machen sehr beliebt. Da die Entfernungen auf einer Modellbahn in der Regel mehr oder weniger stark verkürzt sind, wird für den Fahrplanbetrieb eine schneller laufende Uhr benötigt. - Seite 4 Die aktuelle Einstellung der Modelluhr wird angezeigt (das Bild links zeigt den Zustand in der Werkseinstellung oder nach einem Reset der Zentrale). Drücken Drehknopf Einstellung des Wochentags auszuwählen. Der Cursor blinkt hinter der Anzeige des Tages. Mit dem Drehknopf wählen Sie nun den gewünschten Wochentag aus, …...
- Seite 5 Modellzeit Stellen Sie die gewünschte Minute ein … … und bestätigen Sie durch Druck auf den Drehknopf. Wählen Drehknopf Einstellung des Zeitfaktors aus. Drücken Sie den Drehknopf, … … stellen Sie den gewünschten Zeitfaktor ein … … und bestätigen Sie dies durch Drücken des Drehknopfs.
-
Seite 6: Anzeige Der Modellzeit
1.2 Anzeige der Modellzeit In der unteren Zeile des Displays können Sie alternativ zum des Funktionsstatus die Modellzeit anzeigen. Aktion Display Erläuterung Wie immer gehen Sie vom Loksteuern aus. Mit der '<=' Taste wechseln Sie von der Anzeige Funktionszustands Zeitanzeige und zurück Ist die Modelluhr ausgeschaltet (Faktor=0), so wird die Information "Uhr ist aus"... - Seite 7 PoM lesen PoM lesen Das Auslesen von Werten in CVs ist per PoM ist unter folgenden Voraussetzungen möglich: Der verwendete Decoder unterstützt PoM Lesen per RailCom. Es wird eine LZV200 ab Version 3.8 eingesetzt. Befindet sich der Decoder, aus dem PoM Werte ausgelesen werden sollen, nicht im Versorgungsbereich der LZV200, so muss als Verstärker ein LV103 eingesetzt werden.
- Seite 8 Nun wird der Wert der eingegebenen CV per RailCom ausgelesesn und zur Anzeige gebracht: Bei diesem Beispiel wurde der Wert "10" aus der CV 3 ausgelesen. Löschen Sie den angezeigten Wert, um einen neuen Wert einzuschreiben oder drehen Sie den Drehknopf, um den Wert zu verändern. Kann die CV nicht per Railcom ausgelesen werden, können Sie jetzt direkt den gewünschten Wert eingeben.
- Seite 9 Service Variable lesen / schreiben Sie sehen die Aufforderung, die Nummer der SV einzugeben, die Sie lesen oder verändern (schreiben) wollen Geben Sie die Nummer der gewünschten SV ein (im Beispiel SV2, Baudrate des Interface) Bestätigen Sie die Zahleneingabe mit er 'Lok'-Taste.
-
Seite 10: Auslesen Und Programmieren Eines Registers
Auslesen und Programmieren eines Registers Der Registermodus ist neben dem CV-Modus eine Möglichkeit, Einstellungen in Lokdecodern zu verändern. Genau genommen ist es die "ursprüngliche" Technik, mit der im DCC- System Decodereinstellungen vorgenommen wurden. Dieses Verfahren wurde vor über 20 Jahren bereits durch das bessere CV- Programmieren abgelöst. - Seite 11 Auslesen und Programmieren eines Registers Sie haben nun folgende Möglichkeiten: Eingabe eines anderen Wertes in das Register. oder Wechseln zur binären Anzeige (und Änderung des Wertes). Vorgehensweise entspricht beim Programmieren einer CV. oder Auswahl eines anderen Registers. oder Rückkehr zum Loksteuern. Beachten Sie bei der Eingabe des Zahlenwerts in das Register, dass Sie den erlaubten Wertebereich nicht überschreiten! Sehen Sie ggf.
- Seite 32 Vogelsang 14 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de support@lenz-elektronik.de...
