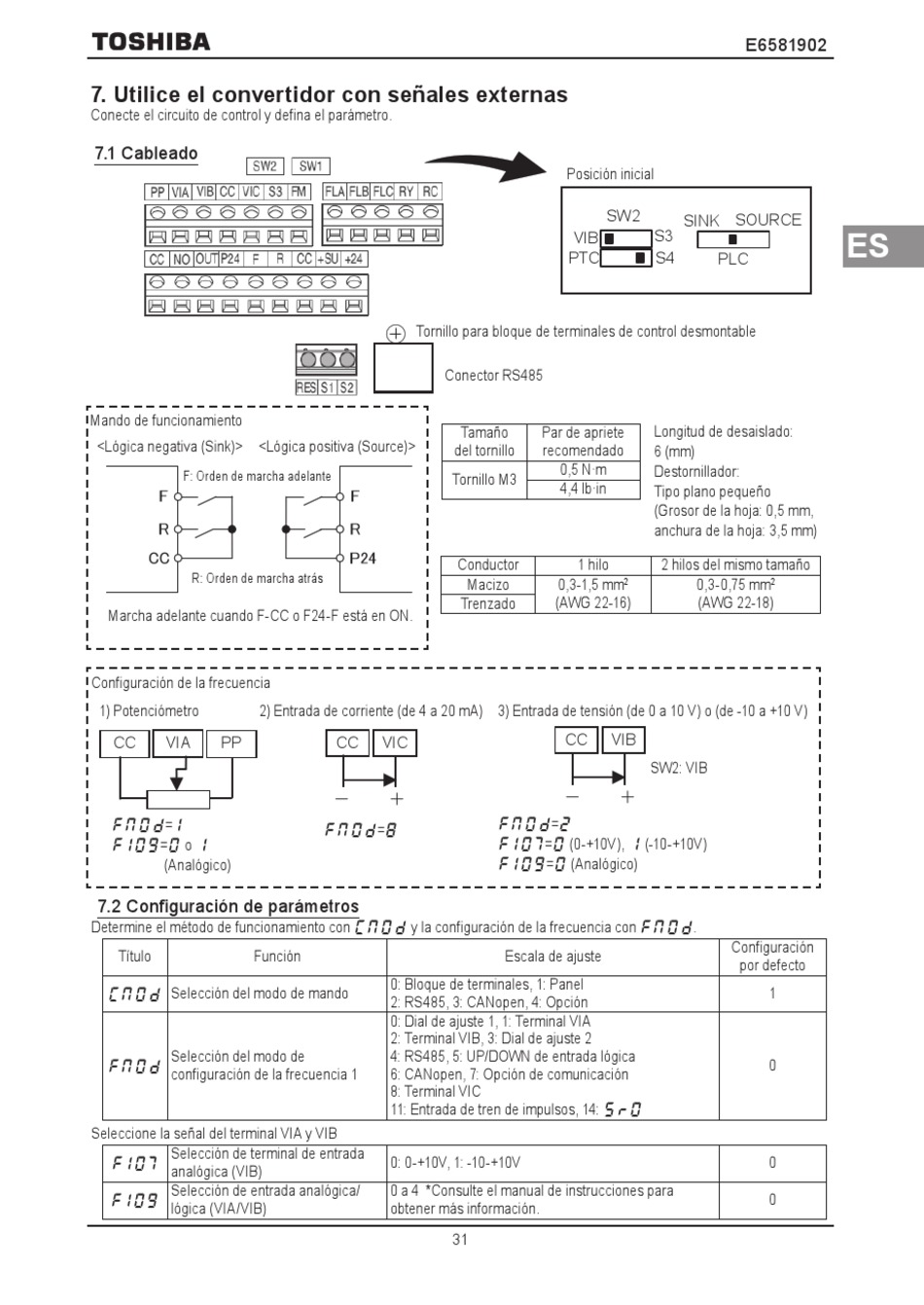

7. Utilice el convertidor con señales externas
Conecte el circuito de control y defina el parámetro.
7.1 Cableado
Mando de funcionamiento
<Lógica negativa (Sink)> <Lógica positiva (Source)>
F: Orden de marcha adelante
F
R
CC
R: Orden de marcha atrás
Marcha adelante cuando F-CC o F24-F está en ON.
Configuración de la frecuencia
1) Potenciómetro 2) Entrada de corriente (de 4 a 20 mA)
VIA
CC PP
fmod=1
f 109=0 o 1
(Analógico)
7.2 Configuración de parámetros
Determine el método de funcionamiento con cmod y la configuración de la frecuencia con fmod.
Título Función
cmod Selección del modo de mando
Selección del modo de
fmod
configuración de la frecuencia 1
Seleccione la señal del terminal VIA y VIB
Selección de terminal de entrada
f 107
analógica (VIB)
Selección de entrada analógica/
f 109
lógica (VIA/VIB)
Tornillo para bloque de terminales de control desmontable
Conector RS485
Tamaño
del tornillo
Tornillo M3
F
R
P24
Conductor
Macizo
Trenzado
3) Entrada de tensión (de 0 a 10 V) o (de -10 a +10 V)
CC VIC
－ ＋
fmod=2
fmod=8
f 107=0 (0-+10V), 1 (-10-+10V)
f 109=0 (Analógico)
0: Bloque de terminales, 1: Panel
2: RS485, 3: CANopen, 4: Opción
0: Dial de ajuste 1, 1: Terminal VIA
2: Terminal VIB, 3: Dial de ajuste 2
4: RS485, 5: UP/DOWN de entrada lógica
6: CANopen, 7: Opción de comunicación
8: Terminal VIC
11: Entrada de tren de impulsos, 14: sro
0: 0-+10V, 1: -10-+10V
0 a 4 *Consulte el manual de instrucciones para
obtener más información.
31
Posición inicial
SW2
S3
VIB
PTC S4
Longitud de desaislado:
Par de apriete
recomendado
6 (mm)
0,5 N·m
Destornillador:
4,4 lb·in
Tipo plano pequeño
(Grosor de la hoja: 0,5 mm,
anchura de la hoja: 3,5 mm)
1 hilo 2 hilos del mismo tamaño
0,3-1,5 mm
2
(AWG 22-16)
CC VIB
SW2: VIB
－ ＋
Escala de ajuste
E6581902
SOURCE
SINK
ES
PLC
0,3-0,75 mm
2
(AWG 22-18)
Configuración
por defecto
1
0
0
0
