Návod k instalaci a použití RA 18

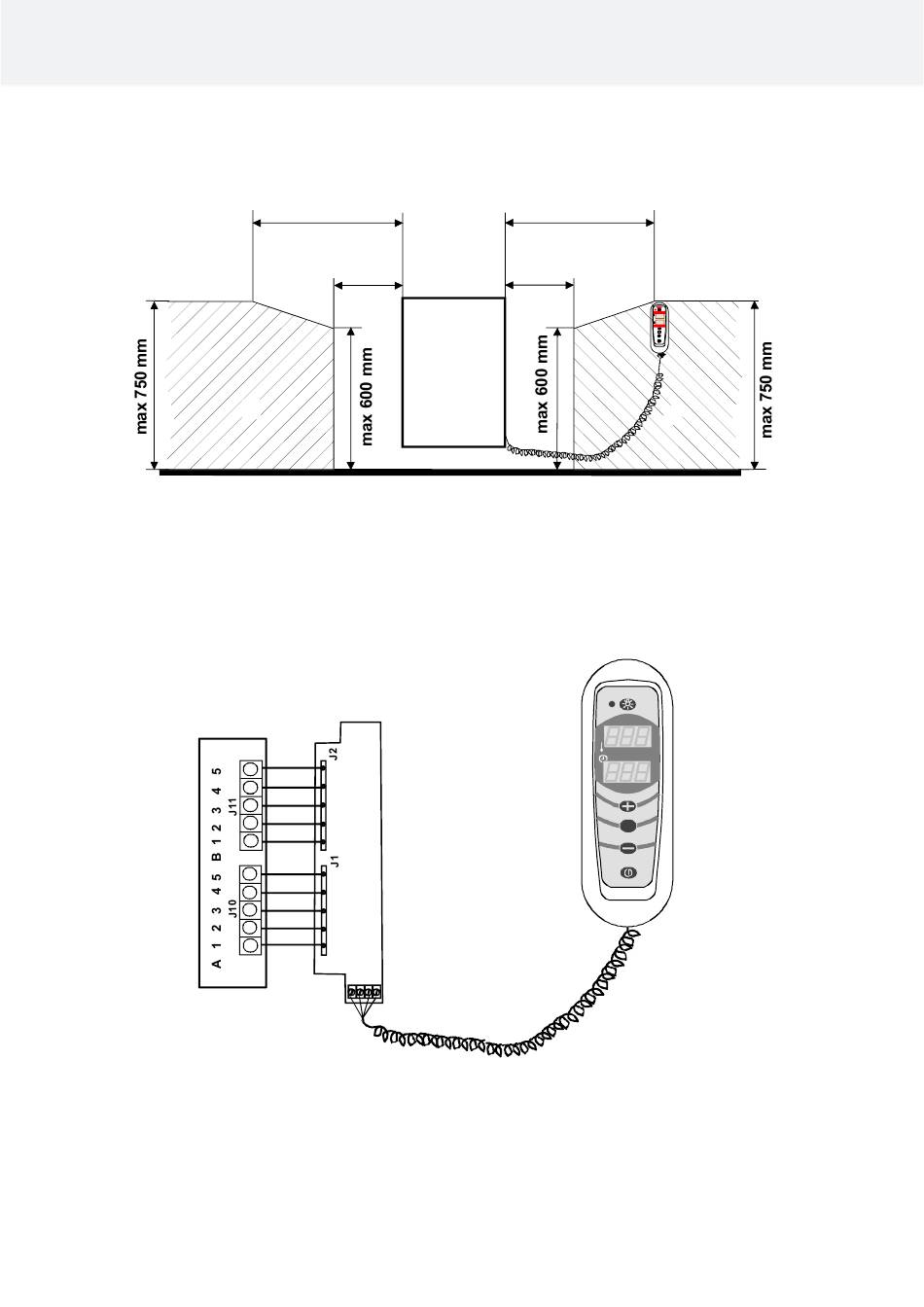

Umístění ovládacího panelu u různých typů topidel:
1.
Ovládací jednotka musí být nainstalována s dodržením min. a max. vzdáleností ve vyšrafované oblasti (1.)!
Deska s plošnými
spoji topidla
OLEA 57
Připojení ovládacího panelu ke komunikační desce
min 600 mm
min 300 mm
Komunikační deska
OLEA 83
1. Hnědá
2. Bílá
3. Zelená
1 2 3 4
4. Žlutá
min 600 mm
min 300 mm
OK
1.
Ovládací panel: RA 18 (1601 – 18)
OK
5
