Inhaltszusammenfassung für Helo T1

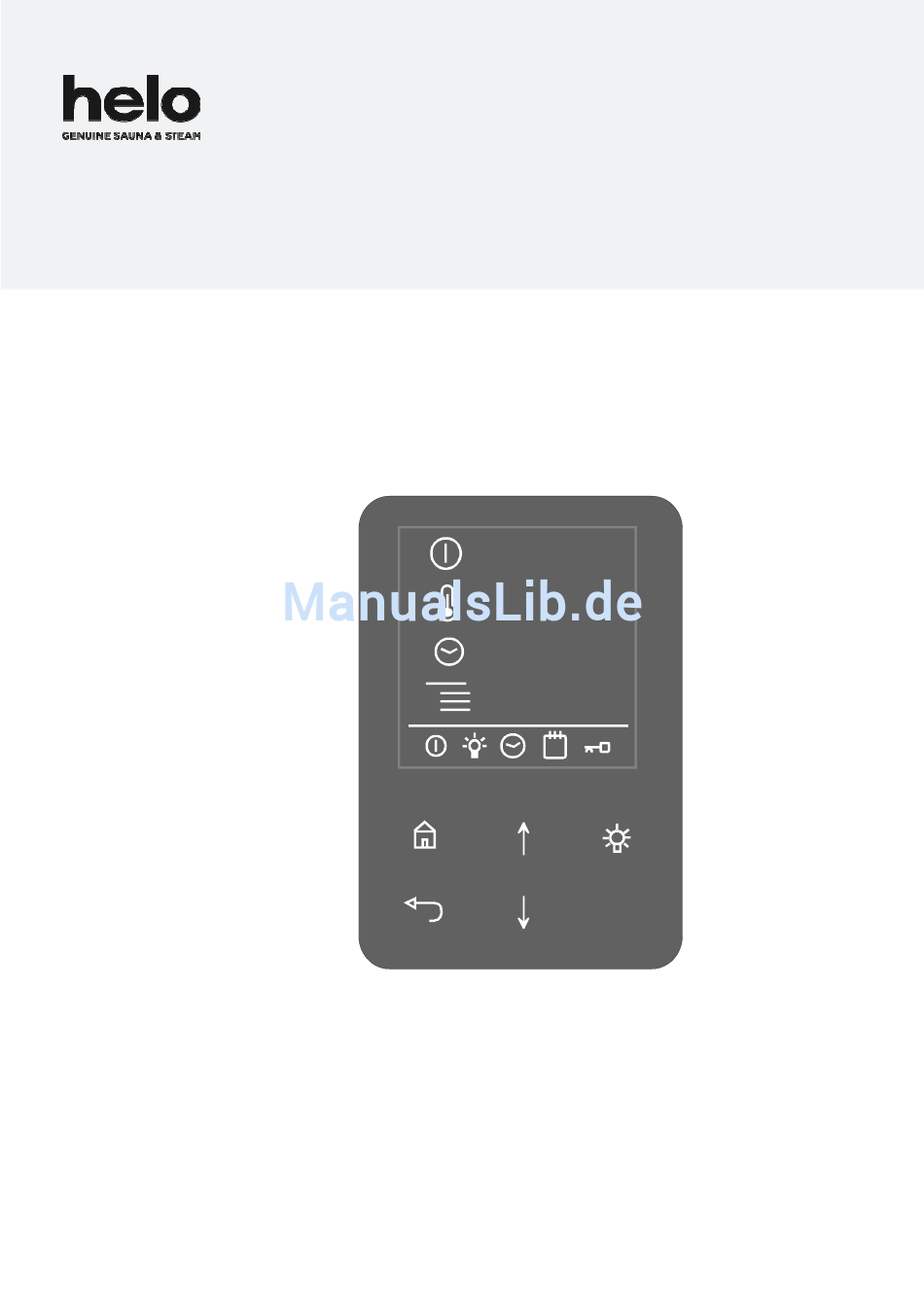

- Seite 1 Bedienungs- und Installationsanleitung Helo-T1 STEUERGERÄT 1601 – 27 (RA – 27) T1 START TEMPERATUR ZEITSCHALTER EINSTELLUNGEN 314 SYRA 65-3 A...
-
Seite 2: Allgemeines
Steinen bedeckt sein und die Steine dürfen nicht zu dicht aufgeschichtet sein Eine angenehme Saunatemperatur liegt bei 70 °C Weitere Informationen rund um das Thema Sauna finden Sie auf unserer Website www.helo.fi. HINWEIS! Ziegelsteine dürfen nicht verwendet werden. -
Seite 3: Installation Des Steuergeräts
Bedienungs- und Installationsanleitung Helo-T1 1.3 Installation des Steuergeräts Betrieb und Installation des Helo-Touch-Steuergeräts Steuergerät RA27 (T1) Lösen Sie die Schraube oben am Steuergerät. Nehmen Sie den Rahmen und den Deckel des Steuergeräts ab. Installieren Sie den unteren Teil Schließen Sie das Kabel an. -
Seite 4: Bedienungs- Und Installationsanleitung Helo-T1
Bedienungs- und Installationsanleitung Helo-T1 2. Steuergerät T1 START TEMPERATUR Anzeige ZEITSCHALTER EINSTELLUNGEN Standardmäßig aktivierte Funktio- Tasten des be- rührungsempfin- dlichen Bild- schirms Aktivierung des Steuerge- räts Näherungsschalter Funktionen der Tasten: Damit gelangt man von einem Untermenü zur Startseite Schritt zurück. Zeigt die Temperatur und die Zeit an, wenn sie auf der Startseite gedrückt wird. -
Seite 5: Erstmaliges Einschalten Oder Wiedereinschalten
Bedienungs- und Installationsanleitung Helo-T1 Erstmaliges Einschalten oder Wiedereinschalten Region auswählen Region auswählen Im Menü stehen folgende Untermenüs zur Verfügung. Europa Jede Auswahl muss mit OK bestätigt werden. Andere Region Wählen Sie die Region aus, in der das Steuergerät verwendet wird Europa: Zeit- und Temperatureinstellungen gemäß... -
Seite 6: Anschluss Der Steuerkabel
Bedienungs- und Installationsanleitung Helo-T1 2.1 Schaltbild 230V - 240V 1N~ / 2~ max. 8 kW N / L1 230 V 3~ L2 L3 400V - 415V 3N~ Lamp L1 L2 L3 2 3 4 T 1 AH 1 2 3 4 5 6... -
Seite 7: Installationsdiagramm Des Saunaheizgeräts
Bedienungs- und Installationsanleitung Helo-T1 Anschlussklemmenmarkierungen des Steuergeräts. Markierungen an der Anschlussklemme der Schaltplatine des Saunaheizgeräts. Begrenzer Anschlussleiste Heizgerät Sensorkabel OLET 28 1. Blau 1. Blau 2. Weiß 2. Weiß 3. Rot 3. Rot 4. Gelb 4. Gelb 11 Weiß Heizgerät 12 Schwarz 13 Grün... -
Seite 8: Funktion Der Taste
Das Saunaheizgerät kann mit einer Ein/Aus-Taste zur Fernsteuerung eingeschaltet werden. Die LED auf der Drucktaste leuchtet auf, um anzuzeigen, dass das Saunaheizgerät aktiviert wurde. Das Saunaheizgerät läuft entsprechend der maximalen Zeit- und Temperatureinstellung im Steuergerät T1. Das Saunaheizgerät kann mit der Drucktaste auch ausgeschaltet werden. - Seite 9 Bedienungs- und Installationsanleitung Helo-T1 3. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
