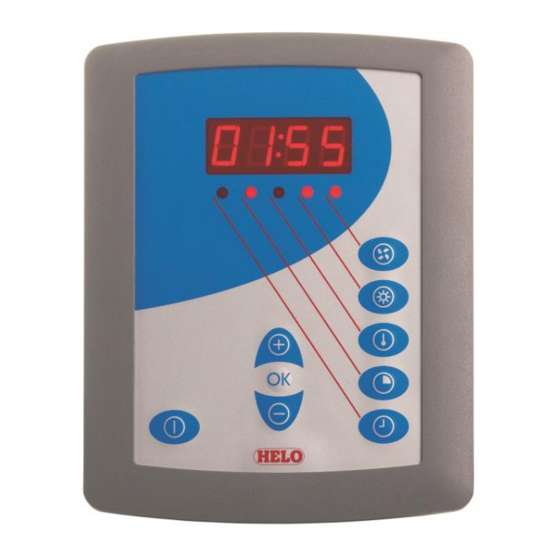

  • Seite 29 Digi 1 - Produkthandbuch 1601-13 Funktion der Drucktasten = "Einstellung Vermehren" = ON / OFF = Enter = Temperatur ="Einstellung Vermindern" = Verlaufzeit = Saunierzeit = Sauna Licht = Ventilator 314 SYRA 7 C...
  • Seite 30 Digi 1 - Produkthandbuch PROGRAMMIERUNG VORWAHL EIN/AUS DRÜCKEN 00:00 ERSCHEINT AUF BILDSCHIRM VORWAHL DRÜCKEN AUF BILDSCHIRM: 00:00 VORWAHLZEIT-LED BLINKT +/- DRÜCKEN VORWAHLZEIT ÄNDERT SICH OK DRÜCKEN VORWAHLZEIT-LED BLEIBT AN DAUER DRÜCKEN AUF BILDSCHIRM: 02:00 ODER DIE VORHERIGE-DAUER-LED BLINKT +/- DRÜCKEN DAUER ÄNDERT SICH OK DRÜCKEN DAUER-LED BLEIBT AN UND DIE ZEIT WIRD GESPEICHERT...

  • Seite 31: Allgemeine Informationen

    Digi 1 - Produkthandbuch Allgemeine Informationen: Das Steuergerät wird außerhalb der Saunakabine unter oder auf Putz installiert. Das Gehäuse hat die Schutzart IP X4. Der Lieferumfang umfasst: Ein Steuergerät Ein OLET 19-Thermostatsensor mit einem hitzebeständigen Kabel (5 m) Ein LiYY-Kabel (10 x 0,25), 10 m Die zentrale Steuereinheit ist mit den folgenden Heizgeräten kompatibel: 1707 –...
  • Seite 32 Digi 1 - Produkthandbuch In der Anzeige blinkt Err1. Der Alarm wird durch Drücken der ON/OFF-Taste quittiert. Achtung! Bevor die Rückstellung muß die Ursache der Überhitzung von einem Fachmann überprüft / korrigiert werden. Temperatur- Einstellwert 0...120°C. Steuermodus PID. einstellung Die Heizleistung wird in Abhängigkeit vom Temperaturunterschied zwischen eingestellter und gemessener Temperatur in den Stufen 0/0, 1/3, 2/3 und 3/3 geregelt.
  • Seite 33 Digi 1 - Produkthandbuch Vorlaufzeit Wenn mit dem Programmieren der Geräteeinstellungen begonnen wird, fängt bei Drücken der Taste die entsprechende Kontrollleuchte zu blinken an und der Wert kann mit den Pfeiltasten eingestellt werden. Durch Drücken der OK-Taste wird der Wert im Arbeitsspeicher abgespeichert. Danach leuchtet die Kontrollleuchte gleichmäßig.

  • Seite 34: Betrieb

    Digi 1 - Produkthandbuch BETRIEB: 1. Beginn Aktivieren Sie die Steuerung durch Drücken der ON_OFF-Taste. In der Anzeige erscheint für 1 Sekunde die maximal einstellbare Zeit (6 h oder 12 h) und danach der Wert 00:00. Keine der Kontrollleuchten leuchtet. 2.
  • Seite 35 Digi 1 - Produkthandbuch Principle image Connector strip Limiter Heater Sensor cable 1 Blue 1 Blue 2 White 2 White 3 Red 3 Red 4 Yellow 4 Yellow Valk White Weiss Rosa Ljusröd Pink Rose Ruskea Brun Brown Braun Blå Blue Blau Vihreä...

  • Seite 36: Montage Und Programmierung Des Bedienfeldes

    Digi 1 - Produkthandbuch Montage und Programmierung des Bedienfeldes Das Bedienfeld hat auf der Rückseite mehrere Bohrungen. Diese sind für die Montage des Bedienfeldes außerhalb der Sauna vorgesehen. Die Löcher werden erst zugänglich, nachdem das Bedienfeld mit den beiden beiliegenden Schlüsseln geöffnet worden ist. Das Bedienfeld kann versenkt oder auf der Wand montiert werden.
