Helo RA 18 Produkthandbuch Seite 83

Návod k instalaci a použití RA 18

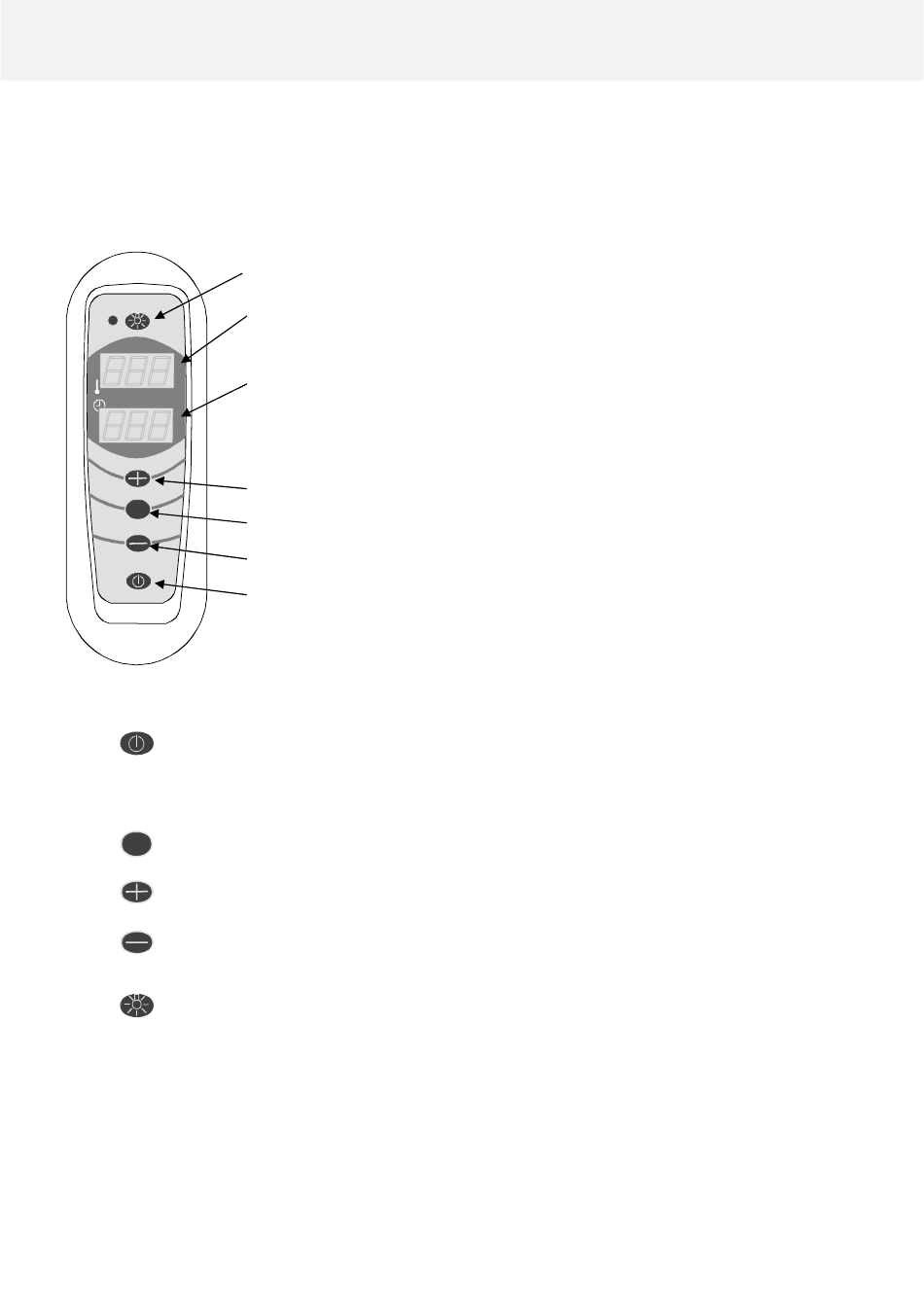

Ovládací panel RA18:
OK
OK
Ovládání osvětlení saunové kabiny (vypínač)
Zobrazení teploty
- Požadovaná teplota (režim nastavení)
- Skutečná teplota (režim provozu)
Zobrazení času
- Přednastavený čas (režim nastavení)
- Požadovaná doba saunování (režim nastavení)
- Zbývající doba saunování (režim provozu)
- Zbývající přednastavený čas (režim přednastavení)
Zvýšení hodnoty
Potvrzení změn nastavení / spuštění topidla
Snížení hodnoty
Aktivace / deaktivace ovládacího panelu (vypínač)
Vypínač:
Slouží ke spuštění a zastavení funkcí.
Když je zařízení v provozu, stisknutím tohoto tlačítka se zastaví všechny funkce a vypne se
displej.
Při stisknutí tlačítka v pasivním režimu zařízení (vypnutý displej) se aktivuje ovládání.
OK – tlačítko:
Slouží k potvrzení změn nastavení nebo přechodu na další nastavení podle daného režimu.
Plus – tlačítko:
Zvýšení hodnoty
Mínus – tlačítko:
Snížení hodnoty
Osvětlení – tlačítko:
Aktivuje relé na desce s plošnými spoji. Elektrické konektory osvětlení jsou na svorkovnici
označeny písmenem N a symbolem osvětlení, napětí je 230 V AC, max. výkon 100 W. Když
zapnete osvětlení, rozsvítí se LED kontrolka vedle tlačítka na ovládacím panelu.
Časy a nastavení:
– přednastavený čas 0 ... 23 hodin
– doba funkce 0 ... 6 hodin
