Manuale d'uso e di installazione RA 18

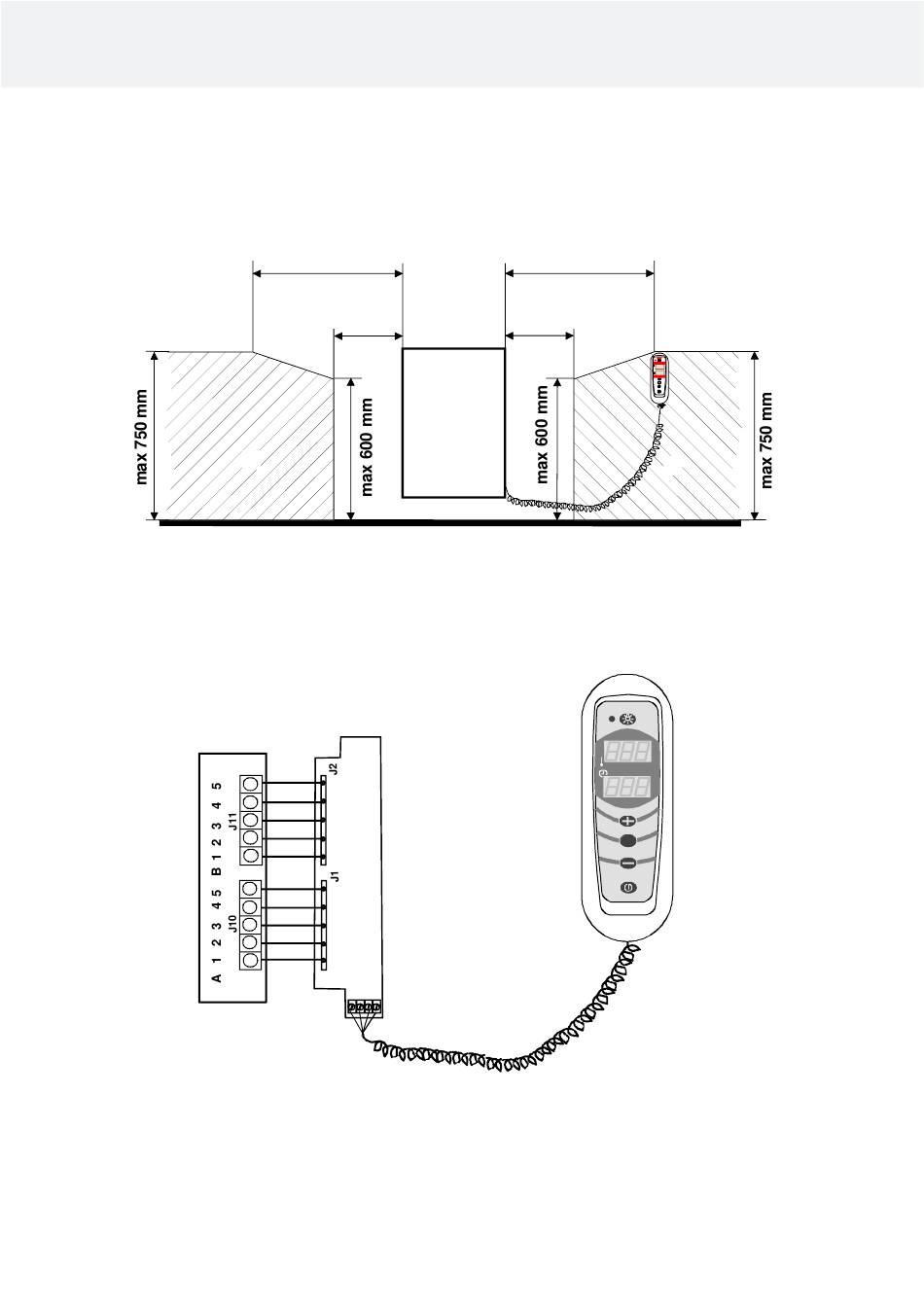

Posizione del pannello di controllo con diversi tipi di riscaldatore:
1.
L'unità di controllo deve essere installata nell'area tratteggiata (1.) seguendo le misure minime e massime indicate.
PCB
riscaldatore
Connessione del pannello di controllo al PCB comunicazione
min 600 mm
min 300 mm
PCB comunicazione
OLEA 83
1. Marrone
2. Bianco
3. Verde
1 2 3 4
4. Giallo
min 600 mm
min 300 mm
OK
1.
Pannello di controllo: RA 18 (1601–18)
OK
