Manuale d'uso e di installazione RA 18
1
3

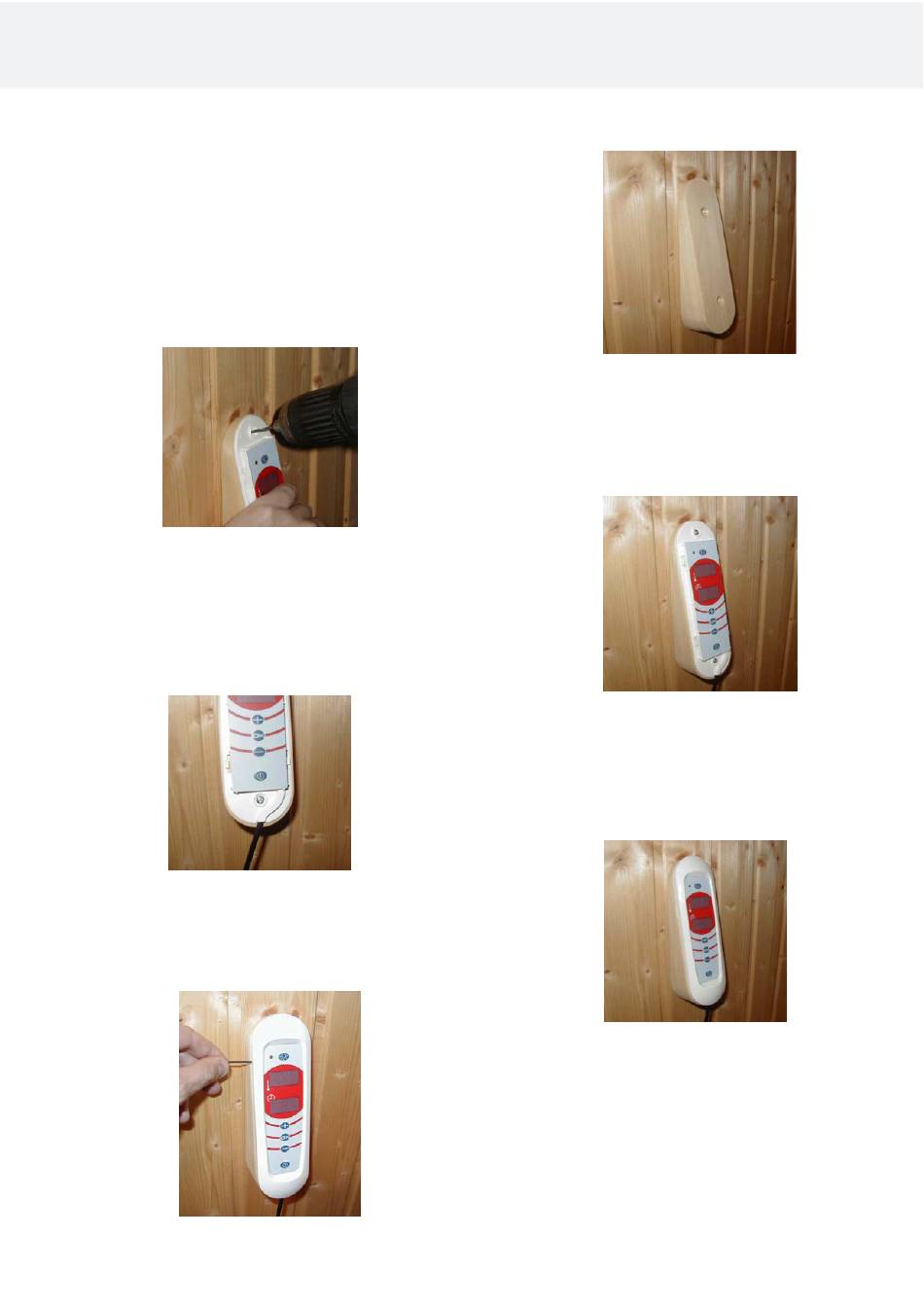

Installazione del pannello di controllo RA 18
Fissare la piastra della base di legno per il pannello
di controllo alla parete usando le viti fornite. Assicurarsi
che la piastra della base sia fissata all'interno dell'area
di installazione consentita (per istruzioni dettagliate
consultare il manuale del riscaldatore per sauna).
Durante l'installazione, usare una livella
per assicurarsi che la piastra sia
.
allineata
2
Fissare il pannello di controllo in modo accurato alla
piastra della base di legno e praticare un foro di 2–3 mm
attraverso la parte superiore dell'involucro esterno. La
profondità del foro non è fondamentale poiché lo scopo del
foro è solo quello di supportare l'inserimento della vite
nella base di legno.
Successivamente fissare il pannello di controllo alla
piastra della base di legno con le viti. Assicurarsi che
il pannello di controllo sia allineato rispetto alla piastra
della base, praticare un foro sulla parte inferiore
dell'involucro esterno e fissare con le viti
4
Prima di serrare le viti, assicurarsi
che il cavo non sia schiacciato tra il pannello
di controllo e la base di legno, ma che sia posto
correttamente nell'apposita scanalatura.
5 Fissare la cornice del pannello di
controllo spingendola con le mani.
6 La cornice può essere rimossa facendo leva
nelle quattro fessure con una piccola
bacchetta o un cacciavite e spingendo
leggermente verso l'esterno.
.
7
