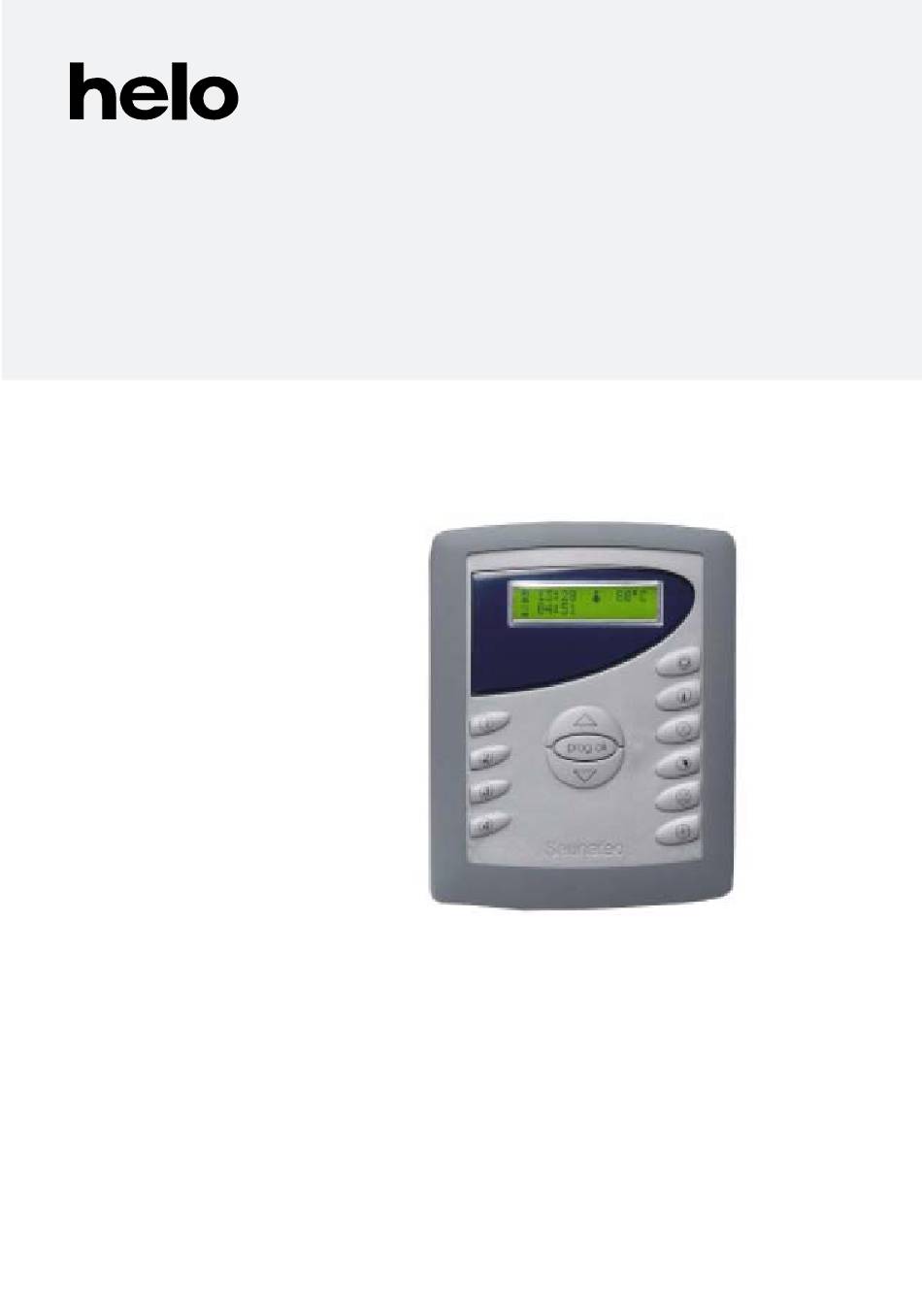

Käyttö- ja asennusohje Digi II
Bruks- och installationsanvisning Digi II
Product Manual Digi II
Digi II – Produkthandbuch
Руководство по эксплуатации и монтажу Digi II
Ohjauskeskukset:
Styrcentral:
Control centre:
Steuergerät:
ПУЛЬТЫ УПРАВЛЕНИЯ:
1601 – 12 (RA – 12) Digi II
All manuals and user guides at all-guides.com
314 SYRA 16 C
Werbung
Verwandte Anleitungen für Helo Digi II
Inhaltszusammenfassung für Helo Digi II
- Seite 1 Käyttö- ja asennusohje Digi II Bruks- och installationsanvisning Digi II Product Manual Digi II Digi II – Produkthandbuch Руководство по эксплуатации и монтажу Digi II Ohjauskeskukset: Styrcentral: Control centre: Steuergerät: ПУЛЬТЫ УПРАВЛЕНИЯ: 1601 – 12 (RA – 12) Digi II 314 SYRA 16 C...
- Seite 2 All manuals and user guides at all-guides.com Käyttöohje Digitaalinen ohjauskeskus Digi II Model 1601-12 Kontaktorikotelo WE 3 2005-3 WE 4 2005-4 WE 5 2005-5...
- Seite 3 Saksassa ja Yhdysvalloissa) ja erittäin laaja jälleenmyyjäverkosto, niin kansallisesti kuin kansainvälisestikin. Tuotealueitamme ovat saunat ja höyrysaunat, sähkö- ja puukiukaat, ohjauskeskukset ja saunatarvikkeet. Pentti Piisku, toimitusjohtaja, Saunatec Group Oy Käyttöohje Digitaalinen ohjauskeskus Digi 2002 Copyright 2004. Helo Group Oy. Kaikki oikeudet pidätetään.
- Seite 4 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Tietoa käyttäjälle Tämä käyttöohje auttaa sinua uuden tuotteen käytössä. Toivomme, että luet käyttöohjeet huolella ja noudatat varoitustekstejä. Käyttöohje on jaettu kahteen osaan: Tietoa käyttäjälle ja Tietoa asentajalle. Käyttäjä saa tarkan selostuksen kiukaan toiminnasta, ohjauskeskuksen käytöstä sekä...
- Seite 5 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Ohjauskeskus ja sen osat Näyttö Pois päältä/päällä Lämpötila Muistinäppäin 1 Käynnistysaika Muistinäppäin 2 Saunomisaika Valaistus Muistinäppäin 3 Ilmanvaihto Muistinäppäin 4 Näppäin prog ok Näyttö Selaa valikkoa ylöspäin Käynnistysaika Lämpötila...
- Seite 6 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Ohjauskeskuksen toiminnot Ohjauskeskuksen avulla käyttäjä asettaa, lämpötilan, käynnistysajan, saunomisajan ja älysaunatoiminnon. Voit myös ohjelmoida neljä muistinäppäintä saadaksesi useampien saunojien saunomistottumuksia vastaavat esiohjelmoidut asetukset. Tämän ansiota kiukaan voi käynnistää yhdellä napin painalluksella.
- Seite 7 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Kellonajan asetus ja kielen valinta Ohjauskeskus palautuu automaattisesti Valikko-tilasta Pois päältä-tilaan, jos mitään näppäintä ei paineta kolmen sekunnin kuluessa. Jos joku muutos on tehty, se täytyy hyväksyä prog ok-näppäimellä ennen kuin ohjauskeskus palautuu Pois päältä-tilaan, muussa tapauksessa muutosta ei tallenneta muistiin.
- Seite 8 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Käynnistysajan, lämpötilan ja saunomisajan ohjelmointi Vihjeitä ja neuvoja Käynnistysajan asetus Arvoja voi nopeasti selailla ylös- ja alaspäin pitämällä Käynnistysaika on se kellonaika, nuolinäppäimen alaspainettuna. jolloin kiuas alkaa lämmetä, esim. 18:30.
- Seite 9 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Saunomisajan Lämpötilan ohjelmointi ohjelmointi Lämpötila on saunan tavoitteellinen Saunomisaika on kiukaan lämpötila, esim. 80° C. päälläoloaika. Maksimisaunomisaika on kuusi tuntia. Paina lämpötilanäppäintä Paina saunomisaikanäppäintä Näyttöön tulee: Näyttöön tulee nyt: LÄMPÖTILA:...
- Seite 10 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Muistinäppäimien ohjelmoiminen ja aktivoiminen Digitaalisessa ohjauskeskuksessa on Muistinäppäimien neljä muistinäppäintä. Tämän ansiosta käyttäjä voi ohjelmoida neljä eri ohjelmointi saunomisohjelmaa. Näiden asetukset voivat olla täysin erilaiset ja aktivoit 1. Anna saunomisaika kunkin ohjelman yhdellä...
- Seite 11 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Asetusten muuttaminen saunomisen aikana Seuraavista kuvista näet, miten voit muuttaa asetuksia saunomisen aikana, kun esimerkiksi haluat alhaisemman lämpötilan tai lyhyemmän saunomisajan. Sauna pois päältä Lämpötilan kytkeminen muuttaminen Paina Pois päältä/ Paina lämpötilanäppäintä...
- Seite 12 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Älysaunan aktivoiminen Älysauna toiminto ei toimi pikkutonttu kiukaassa. Voit kuitenkin kokeilla sitä ja aktivoida sitä seuraavasti. Älysauna on toiminto, joka mittaa saunan lämpötilan ja määrittää, missä ajassa kiuas lämmittää saunan ohjauskeskuksella asetettuun lämpötilaan. Toiminto toimii vain silloin aktivoituna ja ainoastaan yhdessä...
- Seite 13 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Puhaltimen tai valaistuksen lukitseminen Saunan ilmanvaihtoa ei voi sulkea eikä Puhaltimen tai valaistusta voi sammuttaa silloin, kun valaistuksen lukitseminen puhallin ja valaistus on lukittu. Valaistusta ei voi sammuttaa eikä...
- Seite 14 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Hälytys Hälytystilanteissa ohjauskeskus katkaisee lämmityksen ja hälytyksen syy näkyy ohjauskeskuksen näytöllä. Hälytys Näyttö Toimenpide Lämpötilatuntoelimen Tarkasta tuntoelimen tulo- HÄLYTYS ja lähtöjohdot. johto katkennut. T1 -JOHTO POIKKI Tarkasta syy. Nollaa HÄLYTYS...
- Seite 15 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Sähköliitäntä Ohjauskeskuskaapeli Valkoinen Roosa Ruskea Sininen Kytkentäkaavio Vihreä Punainen ohjauskeskusta Keltainen Musta Harmaa Violetti Kiuas Ohjauskeskuskaapeli Kontaktorikotelo Ohjauskeskuksen asennus ja ohjelmointi Ohjauskeskuksen takakannessa on useita reikiä. Näitä reikiä käytetään asennettaessa ohjauskeskus saunan ulkopuolella olevaan seinään.
- Seite 16 All manuals and user guides at all-guides.com Digitaalinen ohjauskeskus Digi II Ohjauskeskuksen asentaminen 1. Ohjauskeskuksen saa asentaa vain saunan ulkopuolelle Merkitse seinään ohjauskeskuksen sijoituspaikka (katso sivuilta 23-24). 3. Käytä ohjauskeskuksen avaajaa kannen avaamiseen. 4. Laita 4,2 x 13 mm peltiruuvit reikiin ja kiinnitä...
- Seite 17 All manuals and user guides at all-guides.com TAKUUEHDOT 1. Yleistä Helo Oy (valmistaja) antaa valmistamilleen tuotteille näiden ehtojen mukaisen takuun. Valmistaja takaa tuotteidensa laadun ja toiminnan takuuaikana. Takuu edellyttää, että ostaja noudattaa tuotteiden sijoituspaikkaa, asennusta, käyttöä ja huoltoa sekä kiuaskiven ominaisuuksia koskevia valmistajan ohjeita.
- Seite 18 All manuals and user guides at all-guides.com ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
- Seite 19 All manuals and user guides at all-guides.com Helo Oy Tehtaankatu 5-7, 11710 Riihimäki, Finland / PL 15, 10901 Hanko, Finland Kotisivu: www, helo.fi – E-mail: info@helo.fi SYRA 16 D...
- Seite 20 All manuals and user guides at all-guides.com Bruksanvisning Digital styrpanel Digi II Model 1601-12 För kontaktorboxar: WE 3 2005-3 WE 4 2005-4 WE 5 2005-5...
- Seite 21 Bruksanvisningen är indelad i två olika sektioner. Den första är avsedd för dig som är användare. Den andra är för installatören. Helo Oy är världsledande inom bastu- och ångbastuprodukter. Vi utvecklar, tillverkar och marknadsför bastu- och ångbastuprodukter i hela världen. Helo har världens största produktionsfabriker av bastuprodukter (Finland, Tyskland och USA) och ett väl uppbyggt...
- Seite 22 All manuals and user guides at all-guides.com Styrpanel Digi II Information till användaren Denna bruksanvisning hjälper dig att förstå och använda dina nya bastuprodukter. Vi hoppas att du läser bruksanvisningen noga och att du respekterar varningstexterna. Bruksanvisningen är uppdelad i två sektioner: Information till användaren och Information till installatören.
- Seite 23 All manuals and user guides at all-guides.com Styrpanel Digi II Styrpanelen och tillhörande delar Display Av/På Temperatur Minnesknapp 1 Starttid Badtid Minnesknapp 2 * Belysning Minnesknapp 3 * Ventilation Minnesknapp 4 Knappen prog ok Displayen Bläddrar upp i menyn Starttid...
- Seite 24 All manuals and user guides at all-guides.com Styrpanel Digi II Funktioner i styrpanelen Med styrpanelen ställer du in när aggregatet skall starta, hur lång tid det skall vara på och vilken temperatur det skall avge. Du kan också programmera fyra minnesknappar för särskilda bastu- bad.
- Seite 25 All manuals and user guides at all-guides.com Styrpanel Digi II Ställ in klocka och välj språk Styrpanelen återgår automatiskt från Meny-läget till Av-läge om ingen knapptryckning sker inom tre sekunder. Om en eventuell ändring gjorts måste ändringen godkännas med prog ok före styrpanelen återgår till AV-läge, annars sparas inte ändringen.
- Seite 26 All manuals and user guides at all-guides.com Styrpanel Digi II Ställ in starttid, temperatur och badtid Tips och råd Ställ in startid Genom att hålla pilknappen nedtryckt bläddras värdena Starttid är det klockslag då upp eller ned i snabb hastighet.
- Seite 27 All manuals and user guides at all-guides.com Styrpanel Digi II Ställ in temperatur Ställ in badtid Temperatur är den värme som Badtid är den tid som bestämmer aggregatet skall avge i bastun, hur länge aggregatet skall vara t ex 80 igång.
- Seite 28 All manuals and user guides at all-guides.com Styrpanel Digi II Programmera och aktivera minnesknappar Den digitala styrpanelen har fyra minnes- Programmera knappar. Det ger dig som användare möjligheten att ställa in fyra olika bastubad. minnesknapp Varje bastubad kan ha sina särskillda 1.
- Seite 29 All manuals and user guides at all-guides.com Styrpanel Digi II Ändra inställningar under bastubadet Nedan kan du läsa hur du gör för att ändra inställningarna på ditt aggregat under bastubadet. Det kan hända att du vill sänka temperaturen eller korta ner badtiden.
- Seite 30 All manuals and user guides at all-guides.com Styrpanel Digi II Kalibrera temperatur Om du har en termometer inne i bastun som inte visar samma temperatur som ställts in på styrpanelen, kan du göra en kalibrering (Offset). Det innebär att du ställer in styrpanelen och termometern efter samma skala.
- Seite 31 All manuals and user guides at all-guides.com Styrpanel Digi II Spärra styrpanelen Spärra styrpanelen När en styrpanel är spärrad går det inte att starta bastuaggregatet. Det kan vara Se till att styrpanelen är i Av-läge lämpligt i situationer då man önskar ha innan du spärrar styrpanelen.
- Seite 32 All manuals and user guides at all-guides.com Styrpanel Digi II Larm Vid larmsituationer avbryter styrpanelen uppvärmningen och larmorsaken visas på styrpanel- ens display. Larm Display Åtgärd Kontrollera kabeln till och Temperatursensorns ALARM från sensorn. T1 KABEL AV kabel är bruten.
- Seite 33 All manuals and user guides at all-guides.com Styrpanel Digi II Anslut styrpanelkabel Kopplingsschema för Styrpanelkabel styrpanel Rosa Blå Brun Röd Grön Svart Violett Grå Styrpanelkabel Aggregat eller kontaktorbox Montera upp och programmera styrpanelen Styrpanelen har flera hål på baksidan. Dessa hål används för att montera upp styrpanelen utanför bastun.
- Seite 34 All manuals and user guides at all-guides.com Styrpanel Digi II Montera upp styrpanelen 1. Markera på väggen var styrpane- len skall sitta. 2. Använd styrpanelsöppnaren för att öppna locket. 3. Placera plåtskruvarna 4,2 x 13 mm i hålen och skruva fast styrpanelen i väggen.
- Seite 35 All manuals and user guides at all-guides.com GARANTI 1. Allmänt Produkter som har tillverkats av Helo Ltd. (tillverkare) täcks av garantivillkoren som anges nedan. Tillverkaren garanterar produkternas kvalitet och funktion under garantitiden. Garantin gäller under förutsättning att köparen beaktar tillverkarens instruktioner gällande produkternas placering, installation användning och underhåll, samt instruktionerna gällande bastustenarnas egenskaper.
- Seite 36 All manuals and user guides at all-guides.com ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
- Seite 37 All manuals and user guides at all-guides.com Helo Oy Tehtaankatu 5-7, 11710 Riihimäki, Finland / PL 15, 10901 Hanko, Finland Hemsida: www, helo.fi – E-mail: info@helo.fi SYRA 15 D...
- Seite 38 All manuals and user guides at all-guides.com User Guide Digital control panel Digi II Model 1601-12 User guide for the following models of contactor boxes WE 3 2005-3 WE 4 2005-4 WE 5 2005-5...
- Seite 39 Read this manual carefully. The manual is divided into two separate sections. The first is for you as a user and the second is for the installer. Helo Oy is the world-leading producer of products for saunas and steam saunas. We develop, produce and market products for saunas and steam saunas in the whole world.
- Seite 40 All manuals and user guides at all-guides.com Control panel Digi II Information to the user This user guide helps you to understand and use your new sauna products. We hope that you read this manual carefully and that you respect the warning texts.
- Seite 41 All manuals and user guides at all-guides.com Control panel Digi II The control panel and included parts Display On/Off Temperature Memory button 1 Start time Memory button 2 Duration Memory button 3 * Lighting Memory button 4 * Ventilation The button prog ok...
- Seite 42 All manuals and user guides at all-guides.com Control panel Digi II Functions of the control panel With the control panel, you set the time for the heater to start, for how long it will work and the temperature in the sauna. It is also possible to program four memory buttons for special sauna baths.
- Seite 43 All manuals and user guides at all-guides.com Control panel Digi II Set the time and chose the language The control panel returns automatically to the off-mode from the menu-mode if you do not push a button within three seconds. If a change is done it must be approved with the prog ok button before the control panel resumes off-mode, otherwise the change is not saved.
- Seite 44 All manuals and user guides at all-guides.com Control panel Digi II Set start time, temperature and duration Tips and advice Set the start time By holding the arrow button depressed the values are The start time is the time that the paged up or down fast.
- Seite 45 All manuals and user guides at all-guides.com Control panel Digi II Set the tempera- Set the duration ture The temperature is the tempera- Duration is the time that the heater ture that the heater produces in the will operate. Maximum duration is sauna, for example 80°...
- Seite 46 All manuals and user guides at all-guides.com Control panel Digi II Program and activate the memory buttons The digital control panel has four Program a memory buttons. As a user you have the opportunity to set four separate memory button sauna bath programs.
- Seite 47 All manuals and user guides at all-guides.com Control panel Digi II Change the settings during the sauna bath The instructions below show how to change the settings during the sauna bath. You may want to lower the temperature or shorten the duration.
- Seite 48 All manuals and user guides at all-guides.com Control panel Digi II Calibrate the temperature If you have a thermometer inside the sauna that does not show the same temperature as that which has been entered on the control panel, you can make a calibration (Offset). This means that you adjust the control panel and the thermometer after the same scale.
- Seite 49 All manuals and user guides at all-guides.com Control panel Digi II Lock the control panel Lock the control panel When a control panel is locked it is not possible to start the Make sure that the control panel is in Off- heater.
- Seite 50 All manuals and user guides at all-guides.com Control panel Digi II Alarm When there is an alarm situation, the control panel stops the heating, and the cause for the alarm is shown on the display of the control panel. Alarm...
- Seite 51 When the control panel is installed and the lid is replaced you have to set a number of basic settings on the display. The basic settings include among other things to set the time and chose the language. Dimensions of the control panel Digi II...
- Seite 52 All manuals and user guides at all-guides.com Control panel Digi II Mount the control panel 1. Mark on the wall where the control panel should sit 2. Use the control panel opener to open the lid. 3. Set the sheet-metal screws, 4,2 x 13 mm, in the holes and screw the control panel in place.
- Seite 53 WARRANTY POLICY 1. General Products manufactured by Helo Ltd. (manufacturer) are covered by the warranty conditions provided here. The manufacturer guarantees the quality and operation of their products for the duration of the warranty period. For the warranty to be valid, the buyer must follow the manufacturer's instructions regarding the placement, installation, usage and maintenance of the products, as well as instructions regarding the qualities of the heater stones.
- Seite 54 All manuals and user guides at all-guides.com ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
- Seite 55 All manuals and user guides at all-guides.com Helo Oy Tehtaankatu 5-7, 11710 Riihimäki, Finland / PL 15, 10901 Hanko, Finland Homepage: www, helo.fi – E-mail: info@helo.fi SYRA 13 D...
- Seite 56 All manuals and user guides at all-guides.com Bedienungsanleitung Digitales Bedienfeld Digi II Model 1601-12 Bedienungsanleitung bezieht sich auf folgdende modelle des contactor box: WE 3 2005-3 WE 4 2005-4 WE 5 2005-5...
- Seite 57 Die erste wendet sich an Sie als Benutzer. Die zweite ist für den Installateur vorgesehen. Helo Oy ist weltweit führend im Bereich der Sauna- und Dampfsaunaprodukte. Wir entwickeln, produzieren und vermarkten Sauna- und Dampfsaunaprodukte auf der ganzen Welt. Helo hat die weltweit größten Produktionsanlagen für Saunaprodukte (Finnland, Deutschland und USA) und verfügt landesweit und international über ein gut ausgebautes...
- Seite 58 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Informationen für den Benutzer Diese Bedienungsanleitung hilft Ihnen dabei, Ihre neuen Saunaprodukte besser zu verstehen und zu benutzen. Wir hoffen, dass Sie diese Anleitung sorgfältig lesen und die Warntexte beachten.
- Seite 59 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Bedienfeld und Zubehör Display Ein/Aus Temperatur Speichertaste 1 Startzeit Badezeit Speichertaste 2 Beleuchtung Speichertaste 3 Belüftung Speichertaste 4 Taste prog ok Das Display Nach oben im Menü Startzeit Temperatur...
- Seite 60 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Funktionen des Bedienfeldes Über das Bedienfeld stellen Sie ein, wann das Aggregat anlaufen und wie lange es eingeschaltet sein soll und welche Temperatur Sie wünschen. Sie können auch die vier Speichertasten für bestimmte Saunaformen programmieren.
- Seite 61 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Einstellung von Uhrzeit und Sprache Das Bedienfeld schaltet sich in der Menüebene automatisch ab, sofern innerhalb von 3 Sekunden keine Taste betätigt wird. Wenn eventuell eine Änderung vorgenommen wurde, muss diese Änderung mit der Taste prog ok bestätigt werden, bevor das Bedienfeld sich...
- Seite 62 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Einstellung von Startzeit, Temperatur und Badezeit Hinweise und Einstellung der Ratschläge Startzeit Wird die Pfeiltaste gedrückt Die Startzeit ist der Zeitpunkt, zu dem gehalten, laufen die Werte das Aggregat anlaufen soll, z. B. 18:30 schnell nach oben oder unten Uhr.
- Seite 63 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Einstellung der Einstellung der Badezeit Temperatur Die Temperatur ist der Wärmewert, Die Badezeit ist der Zeitraum, in für den das Aggregat in der Sauna dem das Aggregat eingeschaltet sorgen soll, z. B. 80 ° C.
- Seite 64 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Programmierung und Aktivierung der Speichertasten Das digitale Bedienfeld hat vier Programmierung Speichertasten. Damit können Sie vier verschiedene Saunaarten einstellen. der Speichertasten Jede Saunaform kann mit eigenen 1. Eingabe einer Startzeit am...
- Seite 65 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Änderung der Einstellungen während des Saunabesuchs So ändern Sie die Einstellungen Ihrer Sauna während des Saunabesuchs. Vielleicht wollen Sie die Temperatur senken oder die Badezeit verkürzen. Temperatur Sauna ändern ausschalten 1.
- Seite 66 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Kalibrierung der Temperatur Wenn Sie ein Thermometer in der Sauna haben, das nicht dieselbe Temperatur anzeigt, wie sie am Bedienfeld eingestellt wurde, können Sie eine Kalibrierung vornehmen (Offset). Somit stellen Sie Bedienfeld und Thermometer nach derselben Skala ein.
- Seite 67 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Sperren des Bedienfeldes Sperren des Bedienfeldes Wenn das Bedienfeld gesperrt ist, kann das Saunaaggregat Sicherstellen, dass das Bedienfeld nicht eingeschaltet werden. In abgeschaltet ist, wenn es gesperrt werden soll.
- Seite 68 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Alarm In Alarmsituationen unterbricht das Bedienfeld den Erwärmungsprozess und zeigt die Alarmursache auf dem Display an. Alarm Display Maßnahme Kabel des Temperatur- Kabel zum und vom ALARM sensors gebrochen.
- Seite 69 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Elektroanschluss Schaltplan für Bedienfeldkabel Bedienfeld Weiß Rosa Braun Blau Grün Gelb Schwarz Grau Violett Saunaaggregat Bedienfeldkabel Contactor box Montage und Programmierung des Bedienfeldes Das Bedienfeld hat auf der Rückseite mehrere Bohrungen. Diese sind für die Montage des Bedienfeldes außerhalb der Sauna vorgesehen.
- Seite 70 All manuals and user guides at all-guides.com Digitales Bedienfeld Digi II Montage des Bedienfeldes: 1. An der Wand kennzeichnen, wo das Bedienfeld sich befinden soll . 2. Die Abdeckung mit dem Bedienfeldöffner öffnen. 3. Die Blechschrauben 4,2 x 13 mm in...
- Seite 71 GARANTIEBEDINGUNGEN 1. Allgemeines Produkte, die von Helo Ltd. (Hersteller) gefertigt wurden, unterliegen den nachfolgend dargelegten Garantiebedingungen. Der Hersteller garantiert die Qualität und Funktionstüchtigkeit seiner Produkte für die Dauer der Gewährleistungsfrist. Zur Aufrechterhaltung der Gewährleistung muss sich der Käufer an die Anweisungen des Herstellers in Bezug auf Aufstellung, Montage, Nutzung und Wartung der Produkte sowie die Anweisungen in Bezug auf die Eigenschaften der Saunasteine halten.
- Seite 72 All manuals and user guides at all-guides.com ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
- Seite 73 All manuals and user guides at all-guides.com Helo Oy Tehtaankatu 5-7, 11710 Riihimäki, Finland / PL 15, 10901 Hanko, Finland Homepage: www, helo.fi – E-mail: info@helo.fi SYRA 14 D...
