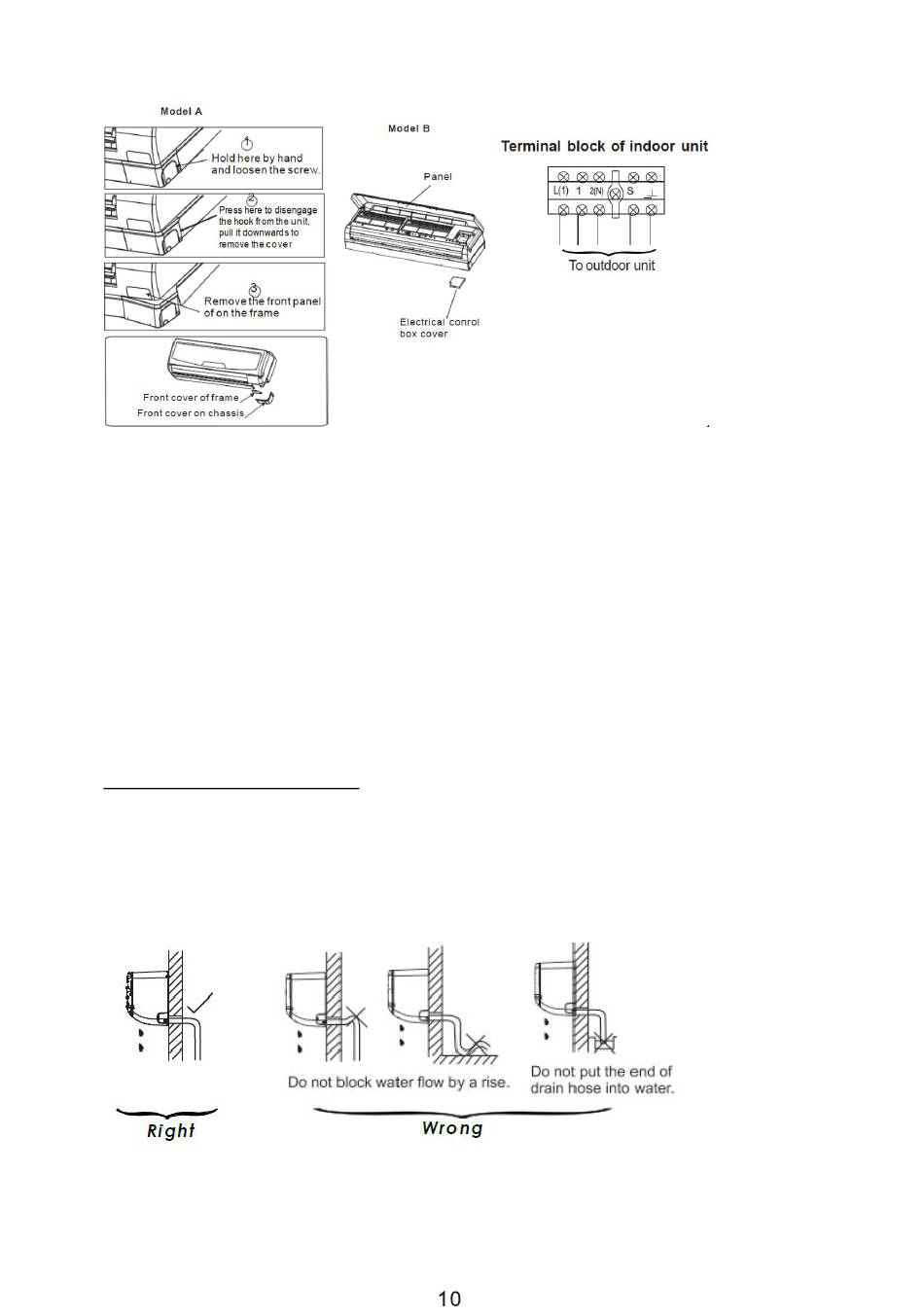

Modell A
Halten Sie es an dieser Stelle fest und lösen Sie die Schraube.
Drücken Sie an dieser Stelle, damit Sie den Haken hinten von der Einheit hochdrücken können.
Drücken Sie ihn herunter und entfernen Sie die Abdeckung
Entfernen Sie das vordere Paneel vom Rahmen
Vordere Rahmenabdeckung
Vordere Gehäuseabdeckung
Modell B
Paneel
Elektroverteilerabdeckung
Klemmleisten des Innengerätes
Zum Außengerät
4
MONTAGE DES ROHRLEITUNGSANSCHLUSSES UND DES
KONDENSWASSER-ABLAUFSYSTEMS
Kondenswasser-Ablaufsystem
1. Den Kondenswasserschlauch nach unten abbiegen und mit Gefälle verlegen.
Montieren Sie den Schlauchanschluss zum Entleeren nicht wie illustriert in dem
falschen Beispiel.
2. Wenn Sie die Schlauchanschlussverlängerung anschließen, kleben Sie das
Verbindungsstück der Verlängerung des Kondenswasserschlauches mit einem
Abschirmrohr ab. Lassen Sie den Kondenswasserschlauch nicht lose liegen.
Rechts
