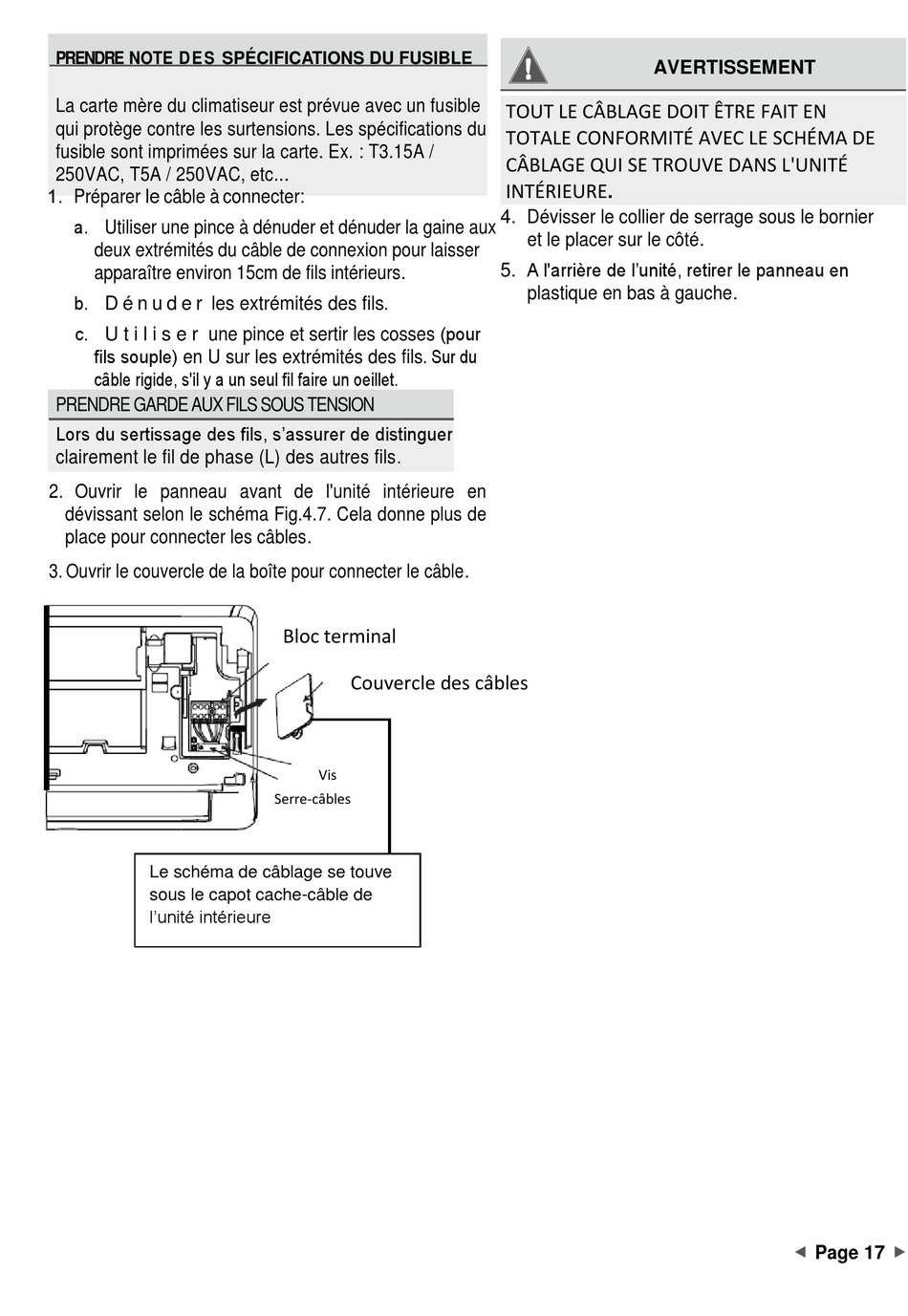

PRENDRE NOTE DES SPÉCIFICATIONS DU FUSIBLE
La carte mère du climatiseur est prévue avec un fusible
qui protège contre les surtensions. Les spécifications du
fusible sont imprimées sur la carte. Ex. : T3.15A /
250VAC, T5A / 250VAC, etc...
1. Préparer le câble à connecter:
a. Utiliser une pince à dénuder et dénuder la gaine aux
deux extrémités du câble de connexion pour laisser
apparaître environ 15cm de fils intérieurs.
b. D é n u d e r les extrémités des fils.
c. U t i l i s e r une pince et sertir les cosses (pour
fils souple) en U sur les extrémités des fils. Sur du
câble rigide, s'il y a un seul fil faire un oeillet.
PRENDRE GARDE AUX FILS SOUS TENSION
Lors du sertissage des fils, s'assurer de distinguer
clairement le fil de phase (L) des autres fils.
2. Ouvrir le panneau avant de l'unité intérieure en
dévissant selon le schéma Fig.4.7. Cela donne plus de
place pour connecter les câbles.
3. Ouvrir le couvercle de la boîte pour connecter le câble.
Le schéma de câblage se touve
sous le capot cache-câble de
l'unité intérieure
Bloc terminal
Couvercle des câbles
Vis
Serre-câbles
AVERTISSEMENT
TOUT LE CÂBLAGE DOIT ÊTRE FAIT EN
TOTALE CONFORMITÉ AVEC LE SCHÉMA DE
CÂBLAGE QUI SE TROUVE DANS L'UNITÉ
INTÉRIEURE
.
4. Dévisser le collier de serrage sous le bornier
et le placer sur le côté.
5. A l'arrière de l'unité, retirer le panneau en
plastique en bas à gauche.
Page 17
