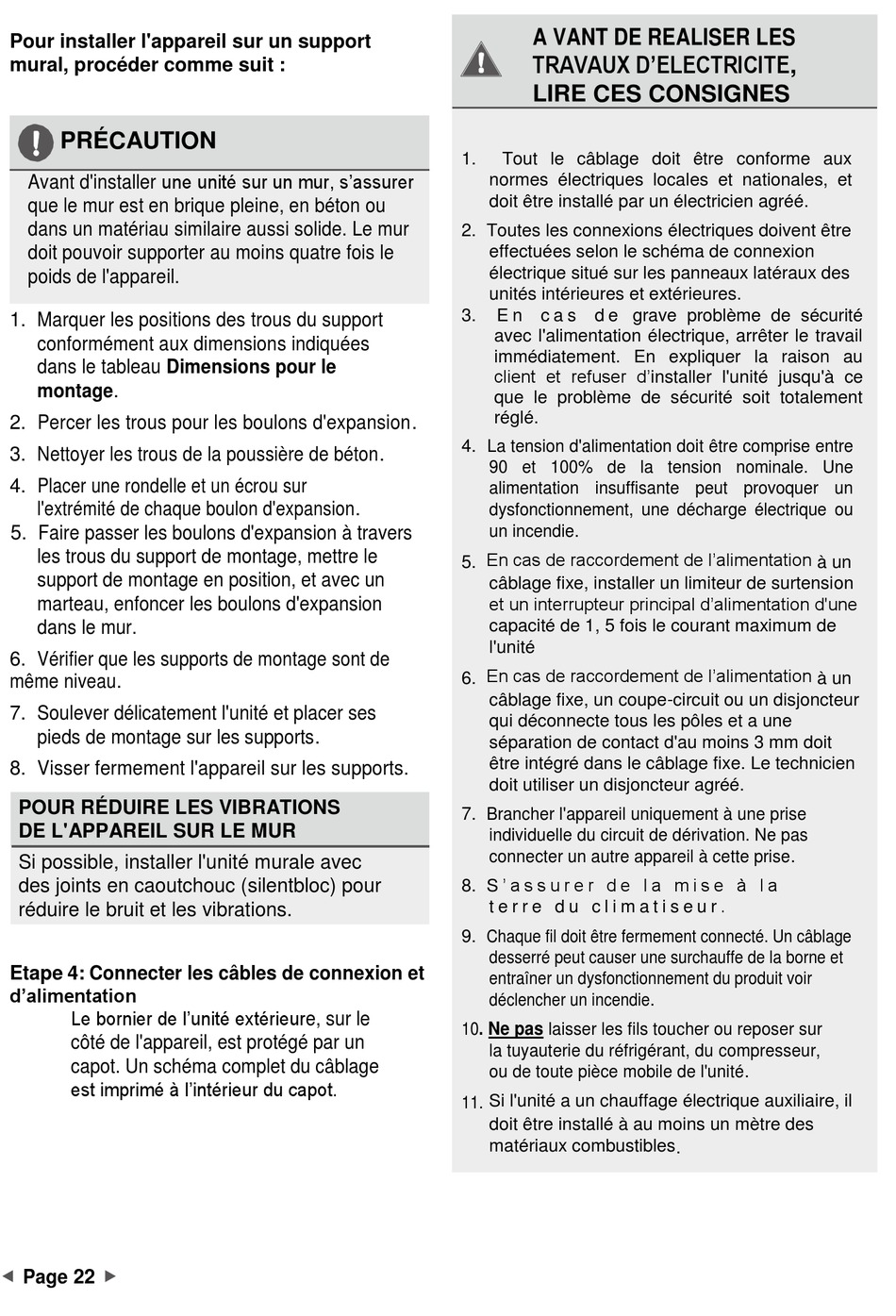

Pour installer l'appareil sur un support
mural, procéder comme suit :
PRÉCAUTION
Avant d'installer une unité sur un mur, s'assurer
que le mur est en brique pleine, en béton ou
dans un matériau similaire aussi solide. Le mur
doit pouvoir supporter au moins quatre fois le
poids de l'appareil.
1. Marquer les positions des trous du support
conformément aux dimensions indiquées
dans le tableau Dimensions pour le
montage.
2. Percer les trous pour les boulons d'expansion.
3. Nettoyer les trous de la poussière de béton.
4. Placer une rondelle et un écrou sur
l'extrémité de chaque boulon d'expansion.
5. Faire passer les boulons d'expansion à travers
les trous du support de montage, mettre le
support de montage en position, et avec un
marteau, enfoncer les boulons d'expansion
dans le mur.
6. Vérifier que les supports de montage sont de
même niveau.
7. Soulever délicatement l'unité et placer ses
pieds de montage sur les supports.
8. Visser fermement l'appareil sur les supports.
POUR RÉDUIRE LES VIBRATIONS
DE L'APPAREIL SUR LE MUR
Si possible, installer l'unité murale avec
des joints en caoutchouc (silentbloc) pour
réduire le bruit et les vibrations.
Etape 4: Connecter les câbles de connexion et
d'alimentation
Le bornier de l'unité extérieure, sur le
côté de l'appareil, est protégé par un
capot. Un schéma complet du câblage
est imprimé à l'intérieur du capot.
Page 22
A VANT DE REALISER LES
TRAVAUX D'ELECTRICITE,
LIRE CES CONSIGNES
1.
Tout le câblage doit être conforme aux
normes électriques locales et nationales, et
doit être installé par un électricien agréé.
2. Toutes les connexions électriques doivent être
effectuées selon le schéma de connexion
électrique situé sur les panneaux latéraux des
unités intérieures et extérieures.
3.
E n c a s d e grave problème de sécurité
avec l'alimentation électrique, arrêter le travail
immédiatement. En expliquer la raison au
client et refuser d'installer l'unité jusqu'à ce
que le problème de sécurité soit totalement
réglé.
4. La tension d'alimentation doit être comprise entre
90 et 100% de la tension nominale. Une
alimentation insuffisante peut provoquer un
dysfonctionnement, une décharge électrique ou
un incendie.
5. En cas de raccordement de l'alimentation à un
câblage fixe, installer un limiteur de surtension
et un interrupteur principal d'alimentation d'une
capacité de 1, 5 fois le courant maximum de
l'unité
6. En cas de raccordement de l'alimentation à un
câblage fixe, un coupe-circuit ou un disjoncteur
qui déconnecte tous les pôles et a une
séparation de contact d'au moins 3 mm doit
être intégré dans le câblage fixe. Le technicien
doit utiliser un disjoncteur agréé.
7. Brancher l'appareil uniquement à une prise
individuelle du circuit de dérivation. Ne pas
connecter un autre appareil à cette prise.
8. S ' a s s u r e r d e l a m i s e à l a
t e r r e d u c l i m a t i s e u r .
9. Chaque fil doit être fermement connecté. Un câblage
desserré peut causer une surchauffe de la borne et
entraîner un dysfonctionnement du produit voir
déclencher un incendie.
10. Ne pas laisser les fils toucher ou reposer sur
la tuyauterie du réfrigérant, du compresseur,
ou de toute pièce mobile de l'unité.
11. Si l'unité a un chauffage électrique auxiliaire, il
doit être installé à au moins un mètre des
matériaux combustibles .
