4 Installazione unità interne
Bendaggio dei cavi e tubi
Prima di inserire le tubazioni, il tubo di scarico
e il cavo di collegamento attraverso il foro nella
parete, è necessario avvolgerli assieme per
risparmiare spazio, proteggerli e isolarli.

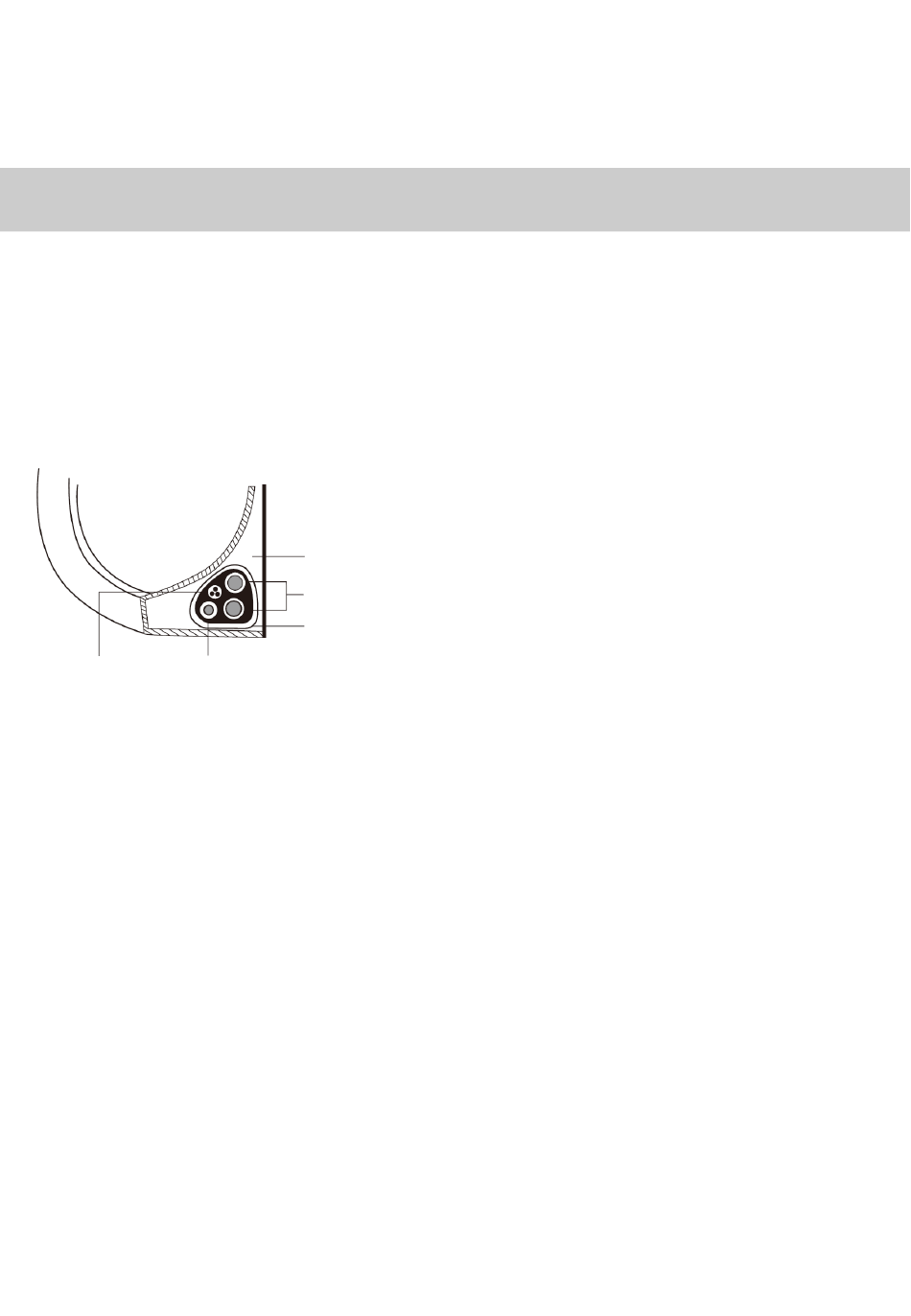

Avvolgere il tubo di scarico, le tubazioni del
refrigerante e il cavo di segnale come illustrato
nella Figura
Cavo collegamento
Posizionare il tubo di scarico nella parte
inferiore.
Assicurarsi che il tubo di scarico sia posizionato
nella parte inferiore. Posizionare il tubo di
scarico nella parte superiore può causare lo
fuoriuscite di liquido dalla vaschetta di scarico
e causare incendi o perdite d'acqua.
Non far scorrere il cavo di collegamento in
prossimità di altri cavi di potenza.
Fissare il tubo di scarico alla parte inferiore dei
tubi del refrigerante con del nastro isolante.
Avvolgere assieme strettamente il cavo di
segnale, i tubi del refrigerante e il tubo di
scarico con del nastro isolante. Controllare
nuovamente che tutti i componenti siano
avvolti come indicato in Figura.
Effettuare il bendaggio delle tubazioni solo
dopo che sono state eseguite le operazioni di
verifica sulla tenuta dei raccordi.
Spazio retro unità
Tubazioni refrigerante
Nastro isolante
Tubo scarico
Posizionare le tubazioni del refrigerante, il tubo
di
scarico
e
opportunamente avvolti nel reto dell'unità.
Agganciare la parte superiore dell'unità interna
alla
parte
superiore
installazione.
Controllare
che
agganciata
alla
applicando una leggera pressione sul lato
destro e sinistro dell'unità. L'unità non deve
oscillare né scivolare.
Premere con una pressione uniforme facendo
leva sulla metà inferiore dell'unità. Continuare
a premere finché l'unità si fissa ai ganci della
parte inferiore della piastra di montaggio.
Controllare nuovamente che l'unità sia fissata
saldamente applicando una leggera pressione
al lato destro e sinistro dell'unità.
19
il
cavo
di
collegamento
della
piastra
l'unità
sia
saldamente
piastra
di
installazione
di
