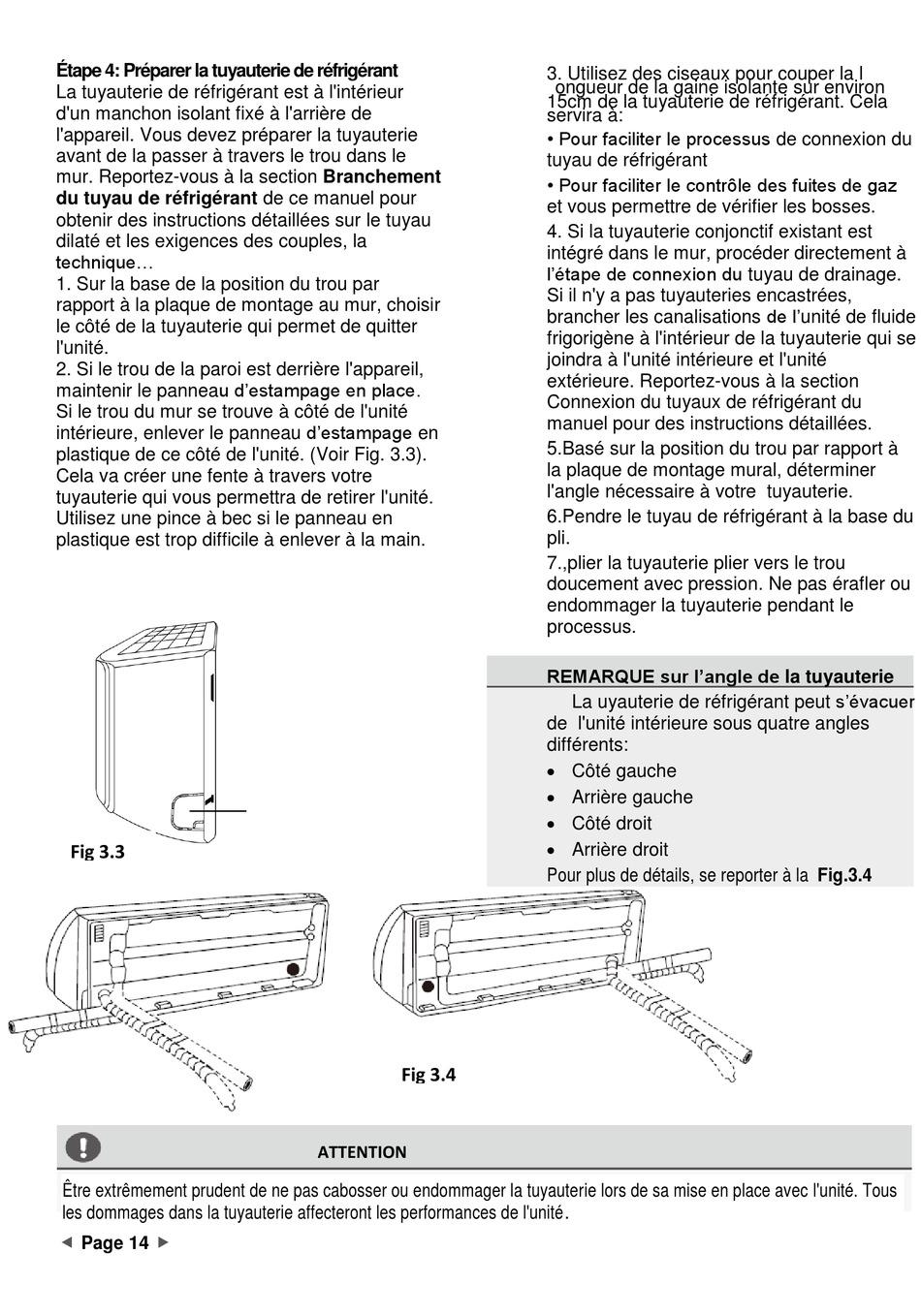

Étape 4: Préparer la tuyauterie de réfrigérant
La tuyauterie de réfrigérant est à l'intérieur
d'un manchon isolant fixé à l'arrière de
l'appareil. Vous devez préparer la tuyauterie
avant de la passer à travers le trou dans le
mur. Reportez-vous à la section Branchement
du tuyau de réfrigérant de ce manuel pour
obtenir des instructions détaillées sur le tuyau
dilaté et les exigences des couples, la
technique...
1. Sur la base de la position du trou par
rapport à la plaque de montage au mur, choisir
le côté de la tuyauterie qui permet de quitter
l'unité.
2. Si le trou de la paroi est derrière l'appareil,
maintenir le panneau d'estampage en place.
Si le trou du mur se trouve à côté de l'unité
intérieure, enlever le panneau d'estampage en
plastique de ce côté de l'unité. (Voir Fig. 3.3).
Cela va créer une fente à travers votre
tuyauterie qui vous permettra de retirer l'unité.
Utilisez une pince à bec si le panneau en
plastique est trop difficile à enlever à la main.
Fig 3.3
Être extrêmement prudent de ne pas cabosser ou endommager la tuyauterie lors de sa mise en place avec l'unité. Tous
les dommages dans la tuyauterie affecteront les performances de l'unité.
Page 14
Fig 3.4
ATTENTION
3. Utilisez des ciseaux pour couper la l
ongueur de la gaine isolante sur environ
15cm de la tuyauterie de réfrigérant. Cela
servira à:
• Pour faciliter le processus de connexion du
tuyau de réfrigérant
• Pour faciliter le contrôle des fuites de gaz
et vous permettre de vérifier les bosses.
4. Si la tuyauterie conjonctif existant est
intégré dans le mur, procéder directement à
l'étape de connexion du tuyau de drainage.
Si il n'y a pas tuyauteries encastrées,
brancher les canalisations de l'unité de fluide
frigorigène à l'intérieur de la tuyauterie qui se
joindra à l'unité intérieure et l'unité
extérieure. Reportez-vous à la section
Connexion du tuyaux de réfrigérant du
manuel pour des instructions détaillées.
5.Basé sur la position du trou par rapport à
la plaque de montage mural, déterminer
l'angle nécessaire à votre tuyauterie.
6.Pendre le tuyau de réfrigérant à la base du
pli.
7.,plier la tuyauterie plier vers le trou
doucement avec pression. Ne pas érafler ou
endommager la tuyauterie pendant le
processus.
REMARQUE sur l'angle de la tuyauterie
La uyauterie de réfrigérant peut s'évacuer
de l'unité intérieure sous quatre angles
différents:
Côté gauche
Arrière gauche
Côté droit
Arrière droit
Pour plus de détails, se reporter à la Fig.3.4
