Applikationskarte
Die Applikationskarte zeigt die Menge des angewendeten
Produkts an und die damit behandelte Fläche an. Farben
kennzeichnen den Anwendungsgrad im Verhältnis zur
Voreinstellung oder zu automatisch festgelegten Maximal- und
Minimalwerten.
HINWEIS: Applikationskarte und Zielausbringmenge können nicht
gleichzeitig ausgewählt werden.
Bildschirmkartierung
• Abdeckungsfläche – stellt die behandelte Fläche dar:
◄ Benutzergewählt – behandelte Flächen werden
durch farbige Balken gekennzeichnet, die jeweils
der ausgewählten Farbskala und der Kartenauswahl
entsprechen.

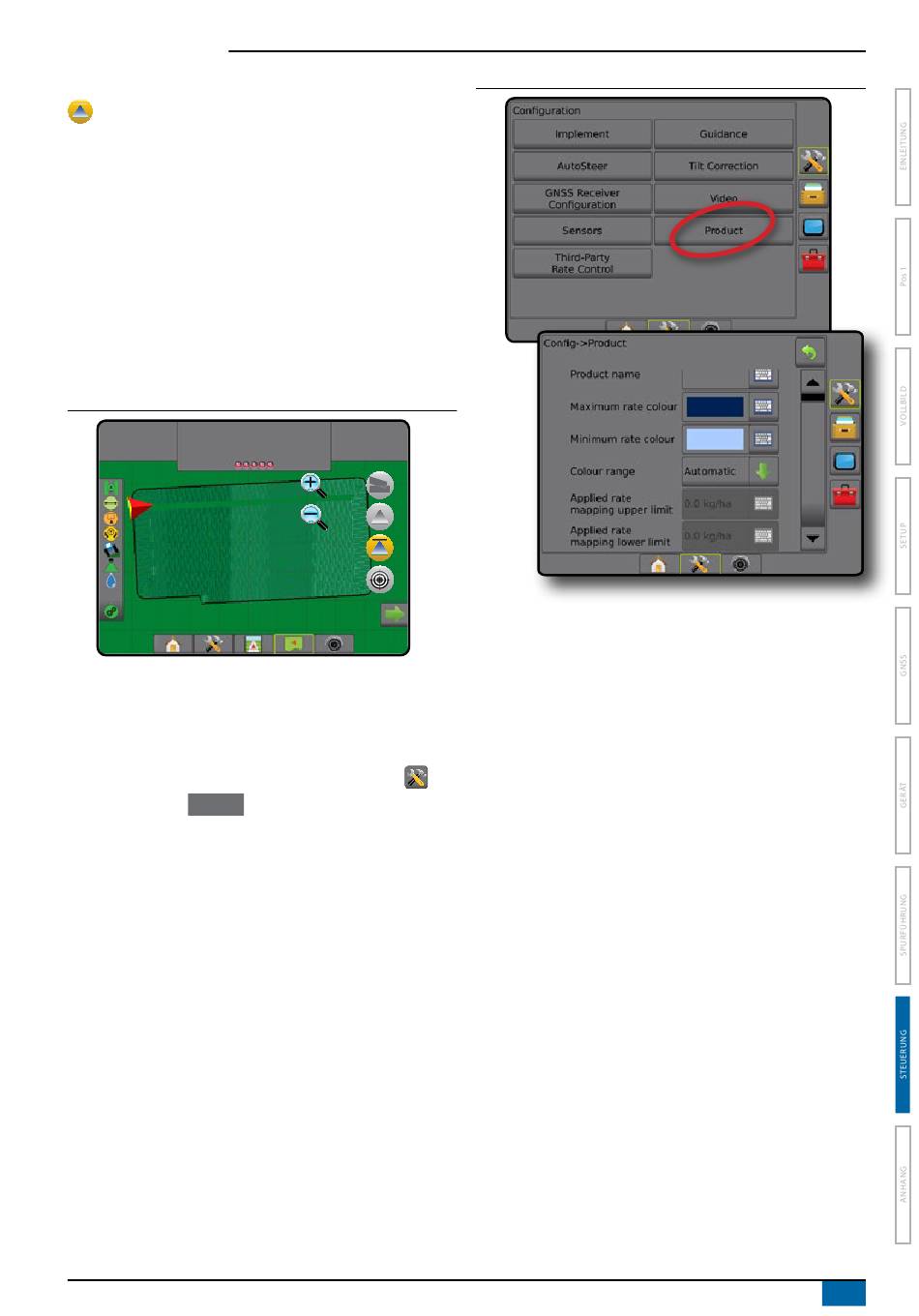

Bild 8-9: Applikationskarte
27.00
Mark А
ha
Auswahl der Farbskala
Produktoptionen zur Konfiguration der maximalen/minimalen
Mengenbegrenzungen und dazugehörigen Displayfarben zur
Kartierung.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf
Produkt
3. Wählen Sie:
►Farbskala – zur Einstellung des Maximal- und Minimalwerts
der Farbe.
◄ Automatisch – Maximal- und Minimalwert werden durch
tatsächliche Ausbringwerte oder Zielwerte bestimmt
◄ Manuell – maximale und minimale Grenzen werden
auf die in den Optionen „Obergrenze Zuordnung
Ausbringmenge" und „Untergrenze Zuordnung
Ausbringmenge" festgelegten Werte gesetzt
►Maximalwert der Farbe – zur Einstellung der Farbe für den
Maximalwert. Im Modus „Farbskala - manuell" wird diese
Farbe für alle Ausbringmengen verwendet, die sich über
dem Wert von „Obergrenze Zuordnung Ausbringmenge"
befinden
►Minimalwert der Farbe – zur Einstellung der Farbe für den
Minimalwert. Im Modus „Farbskala - manuell" wird diese
Farbe für alle Ausbringmengen verwendet, die sich unter
dem Wert von „Untergrenze Zuordnung Ausbringmenge"
befinden
Matrix® Pro 570GS ● Matrix® Pro 840GS
10.0
km/h
.
Bild 8-10: Produktoptionen
.
83
98-05273-DE R5
