Konfiguration des GNSS-Empfängers
In „Konfiguration des GNSS-Empfängers" werden GNSS-Typ,
GNSS-Port und PRN konfiguriert. Dort können Sie auch die
GNSS-Statusdaten aufrufen.
HINWEIS: Weitere Informationen erhalten Sie im Kapitel
„Konfiguration des GNSS-Empfängers" in diesem
Handbuch.
Diese Einstellungen sind für den Betrieb der Servo-/
Autolenkung und des Neigungssensors sowie für die
ordnungsgemäße Funktion der Mengensteuerung und
des Geräts erforderlich.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf
Konfiguration des GNSS-Empfängers
3. Hier wählen Sie:
►GNSS-Typ – zur Bestätigung der GNSS-
Quellübertragungen: GPS, GLONASS, SBAS (mit oder
ohne erforderliches DGPS)
►GNSS Port – zur Festlegung des Ports für die GNSS-
Datenübertragung auf Intern oder Extern
►GNSS-Statusdaten – zeigt aktuelle GNSS-Statusdaten an
►Programm – diese Funktion ist nur für TeeJet-
Supportmitarbeiter vorgesehen
►PRN – zur Auswahl der SBAS PRN, die die differentiellen
GNSS-Korrekturdaten angibt. Zur automatischen PRN-
Auswahl müssen Sie diese Einstellung auf
setzen.
4. Drücken Sie die Pfeiltaste NÄCHSTE SEITE
ausgewählten GNSS-Optionen einzurichten.
5. Drücken Sie die Pfeiltaste ZURÜCK
Randschaltfläche KONFIGURATION
im Konfigurationsmenü zurückzukehren.

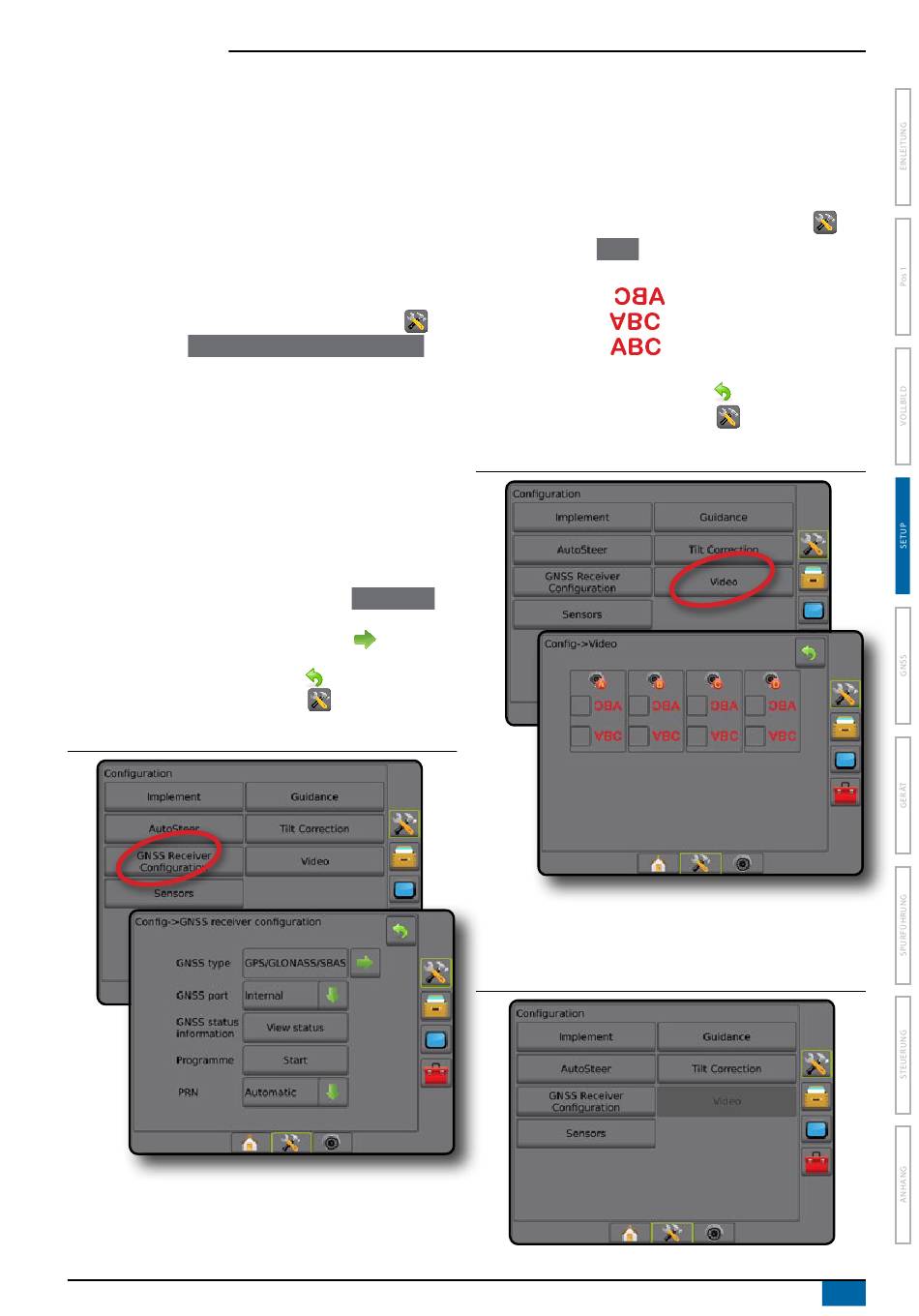

Bild 4-16: Konfigurationsoptionen des GNSS-Empfängers
PRN wird nicht angezeigt
PRN-Optionen sind nur bei Auswahl des GNSS-Typs „SBAS"
verfügbar.
Matrix® Pro 570GS ● Matrix® Pro 840GS
Video
Die Kameraeinrichtung wird zur Einrichtung einer einzelnen direkt
angeschlossenen Kamera oder einzelner Kameras über ein
Video-Auswahlmodul (VSM) mit acht (8) oder vier (4) Kanälen
verwendet. Bei Ausrüstung mit einem solchen VSM können bis zu
8 Kameras angeschlossen werden.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf
3. Markieren Sie das/die gewünschte(n) Kontrollkästchen:
.
.
4. Drücken Sie die Pfeiltaste ZURÜCK
Bild 4-17: Video mit 4-Kanal-VSM-Optionen
Automatisch
, um die
oder die
, um zur Hauptmaske
Kameraeinrichtung nicht verfügbar
Ist keine Kamera oder VSM angeschlossen, sind die
Einrichtungsoptionen nicht verfügbar.
Bild 4-18: Video nicht verfügbar
.
Video
►Seitenverkehrt –
►Auf dem Kopf –
Zur Normalansicht
müssen sämtliche
Kontrollkästchen deaktiviert werden.
Randschaltfläche KONFIGURATION
im Konfigurationsmenü zurückzukehren.
.
oder die
, um zur Hauptmaske
19
98-05273-DE R5
