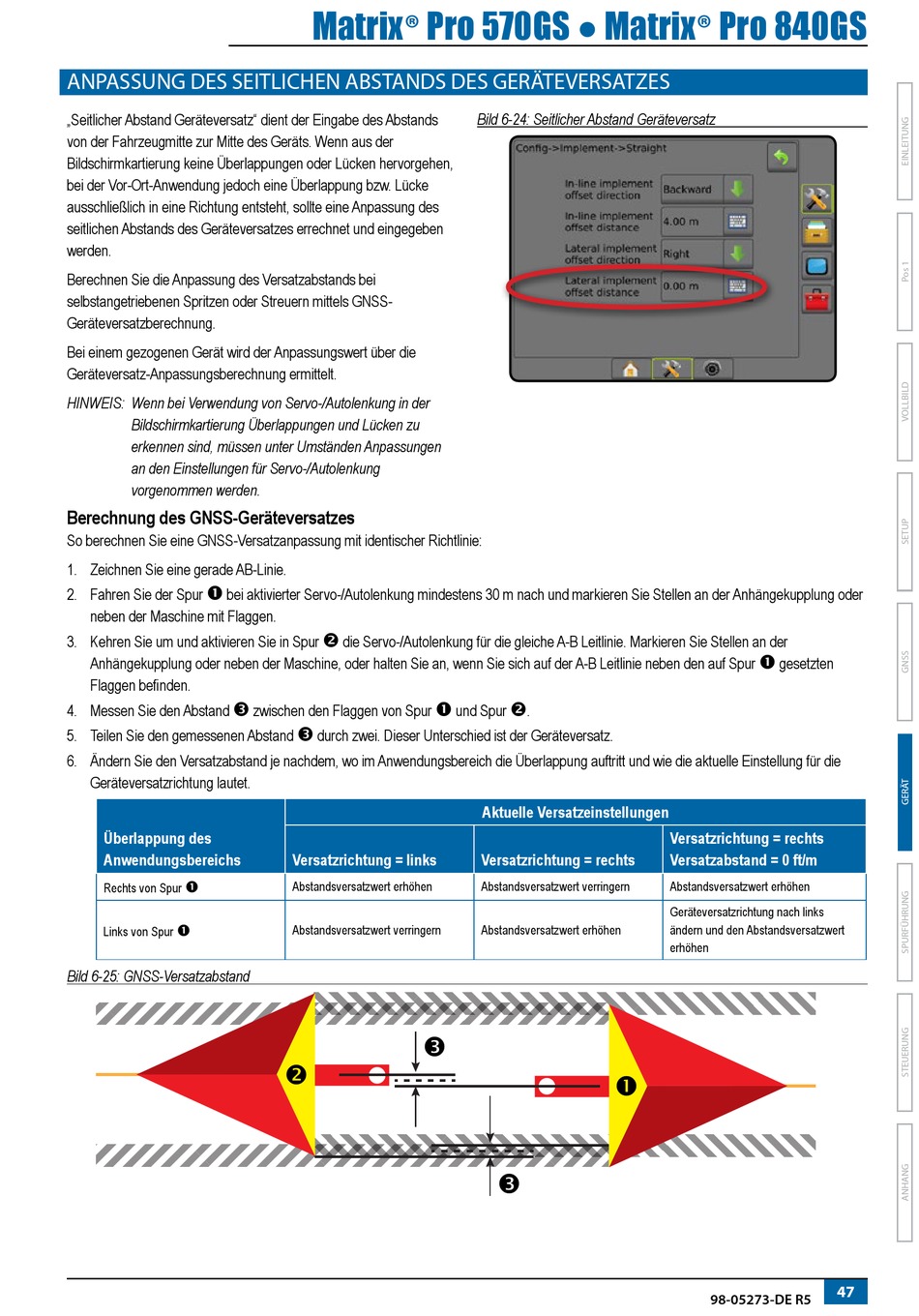

ANPASSUNG DES SEITLICHEN ABSTANDS DES GERÄTEVERSATZES
„Seitlicher Abstand Geräteversatz" dient der Eingabe des Abstands
von der Fahrzeugmitte zur Mitte des Geräts. Wenn aus der
Bildschirmkartierung keine Überlappungen oder Lücken hervorgehen,
bei der Vor-Ort-Anwendung jedoch eine Überlappung bzw. Lücke
ausschließlich in eine Richtung entsteht, sollte eine Anpassung des
seitlichen Abstands des Geräteversatzes errechnet und eingegeben
werden.
Berechnen Sie die Anpassung des Versatzabstands bei
selbstangetriebenen Spritzen oder Streuern mittels GNSS-
Geräteversatzberechnung.
Bei einem gezogenen Gerät wird der Anpassungswert über die
Geräteversatz-Anpassungsberechnung ermittelt.
HINWEIS: Wenn bei Verwendung von Servo-/Autolenkung in der
Bildschirmkartierung Überlappungen und Lücken zu
erkennen sind, müssen unter Umständen Anpassungen
an den Einstellungen für Servo-/Autolenkung
vorgenommen werden.
Berechnung des GNSS-Geräteversatzes
So berechnen Sie eine GNSS-Versatzanpassung mit identischer Richtlinie:
1. Zeichnen Sie eine gerade AB-Linie.
2. Fahren Sie der Spur
bei aktivierter Servo-/Autolenkung mindestens 30 m nach und markieren Sie Stellen an der Anhängekupplung oder
neben der Maschine mit Flaggen.
3. Kehren Sie um und aktivieren Sie in Spur
Anhängekupplung oder neben der Maschine, oder halten Sie an, wenn Sie sich auf der A-B Leitlinie neben den auf Spur
Flaggen befinden.
4. Messen Sie den Abstand
5. Teilen Sie den gemessenen Abstand
6. Ändern Sie den Versatzabstand je nachdem, wo im Anwendungsbereich die Überlappung auftritt und wie die aktuelle Einstellung für die
Geräteversatzrichtung lautet.
Überlappung des
Anwendungsbereichs
Rechts von Spur
Links von Spur
Bild 6-25: GNSS-Versatzabstand
Matrix® Pro 570GS ● Matrix® Pro 840GS
die Servo-/Autolenkung für die gleiche A-B Leitlinie. Markieren Sie Stellen an der
zwischen den Flaggen von Spur
durch zwei. Dieser Unterschied ist der Geräteversatz.
Versatzrichtung = links
Abstandsversatzwert erhöhen
Abstandsversatzwert verringern
Bild 6-24: Seitlicher Abstand Geräteversatz
und Spur
.

Aktuelle Versatzeinstellungen

Versatzrichtung = rechts
Abstandsversatzwert verringern
Abstandsversatzwert erhöhen
gesetzten
Versatzrichtung = rechts
Versatzabstand = 0 ft/m
Abstandsversatzwert erhöhen
Geräteversatzrichtung nach links
ändern und den Abstandsversatzwert
erhöhen
47
98-05273-DE R5
