RealView®-Kamera
Mithilfe einer RealView-Kamera von TeeJet Technologies lassen
sich auf dem Matrix Pro GS-Bildschirm Realbilder darstellen.
Die Kamera kann so montiert werden, dass sie nach vorn weist
und so eine RealView-Spurführung über Video ermöglicht. Sie
kann aber auch so montiert werden, dass sie einen bestimmten
Gerätebereich einsieht. Die Kamera ist mit einer variabel
einstellbaren RAM-Halterung und Sonnenblende ausgestattet. Sie
arbeitet mit Infrarottechnik und bietet daher auch bei Dunkelheit
eine gute Bildqualität.
GRUNDLEGENDE BILDSCHIRMVERWENDUNG
Mit Matrix Pro GS lassen sich entweder einfache aktuelle Aufträge oder erweiterte mehrfache Aufträge bearbeiten. Ungeachtet des
jeweiligen Modus des Geräts sind die Grundfunktionen des Bildschirms stets dieselben.
• Auf die verschiedenen Bildschirme und Unterbildschirme wird über die Unterseitentasten und Randtasten zugegriffen
• Über die Aktivitäten der Bedienkonsolen und die Einzelheiten der Einrichtungs- und Spurführungsfunktionen informieren Meldungs-
und Informations-Popups
• Mithilfe der Dropdownmenüs und der Tastatur-Eingabebildschirme lassen sich Einrichtungsoptionen problemlos einstellen
Mithilfe des Anhangs „Menüeinstellungen der Konsole des Matrix Pro GS" in diesem Handbuch finden Sie Einrichtungsoptionen
schneller.
Untere Schaltflächen
Die unteren Schaltflächen auf dem Bildschirm sind stets verfügbar.
Diese Tasten gewähren Zugriff auf Aufträge, Einrichtungsoptionen
und Navigation.
Startseite/Auftragsseite
Systemeinrichtung
Spurführung in Fahrzeugansicht
Spurführung in Feldansicht
RealView-Spurführung oder
RealView-Kamerabild in Vollansicht
HINWEIS: RealView-Spurführungsoptionen sind nur mithilfe einer
im System installierten Kamera verfügbar.

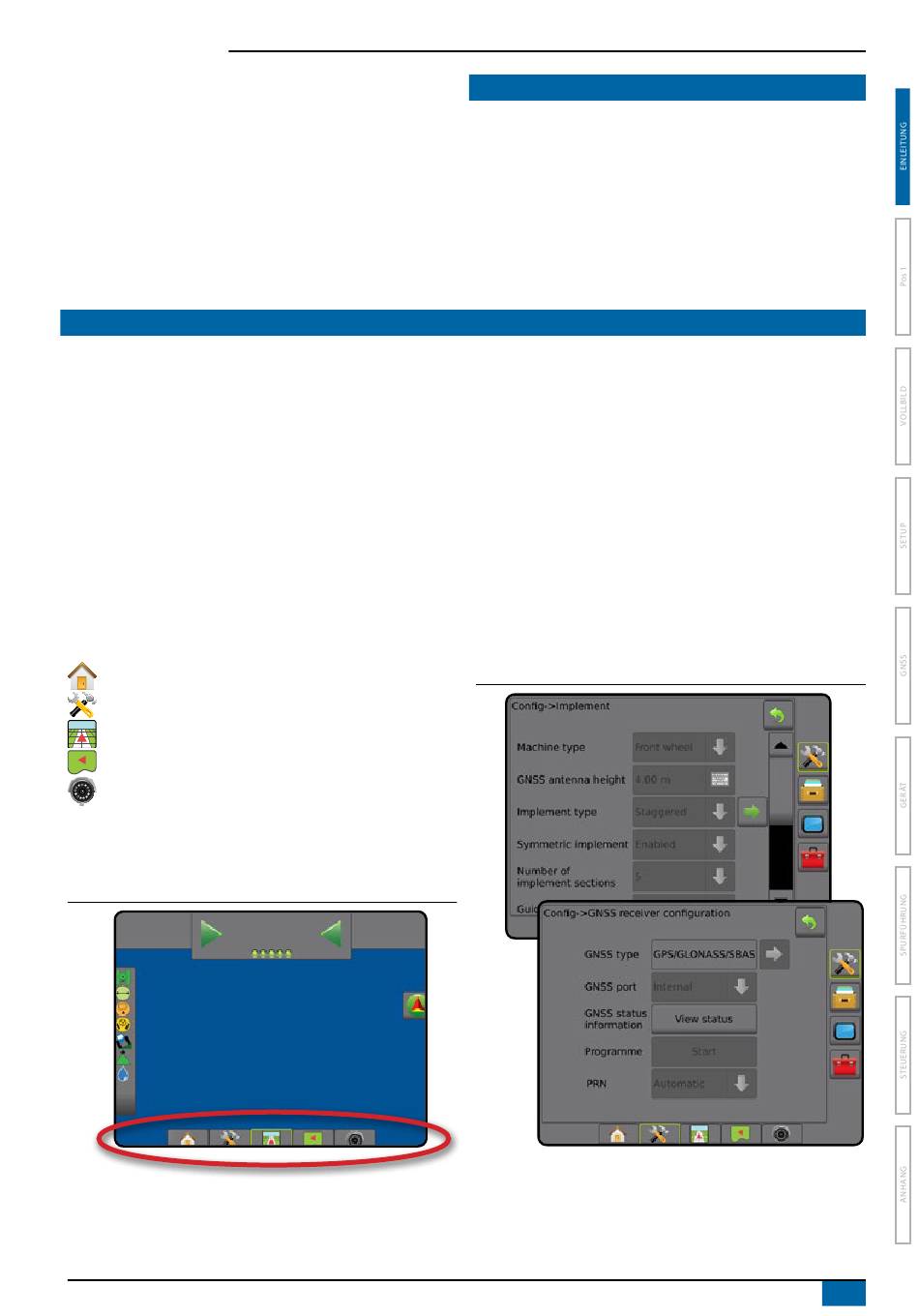

Bild 1-3: Untere Schaltflächen
0.00
ha
Matrix® Pro 570GS ● Matrix® Pro 840GS
0.0
0.0
km/h
KONFIGURATIONEN
Das Diagramm, das sich hier bei vorigen Softwareversionen
befand, wurde in den Anhang verschoben.
Bei aktiven Aufträgen nicht verfügbare Optionen
Ist ein Auftrag aktiv, sind manche Einrichtungsoptionen nicht
verfügbar: siehe „Menüeinstellungen der Konsole des Matrix Pro
GS" in diesem Handbuch.
Bild 1-4: Beispiele für nicht verfügbare Optionen
