Gerade
Die Teilbreiten haben keine Länge und befinden sich auf einer
Linie in einem bestimmten Abstand zur Antenne.
Einfache Teilbreite
Auf dem System ist keine Teilbreitenschaltung verfügbar.
1. Wählen Sie auf dem Bildschirm „Gerät" für den Gerätetyp die
Option
aus.
Gerade
2. Drücken Sie für den Gerätetyp die Pfeiltaste NÄCHSTE SEITE
.
3. Hier wählen Sie:
►In-line-Geräteversatz Richtung
des Geräts beim Vorwärtsfahren: entweder vor oder hinter
der GNSS-Antenne
►In-line-Geräteversatz Abstand
Abstands des In-line-Geräteversatzes von der GNSS-
Antenne zum Gerät.
►Seitlicher Geräteversatz Richtung
seitlichen Richtung von der Fahrzeugmitte zur Mitte des
Geräts in Vorwärtsrichtung
►Seitlicher Abstand Geräteversatz
seitlichen Abstands von der Fahrzeugmitte zur Mitte des
Geräts
4. Mit der Pfeiltaste ZURÜCK
Gerätebildschirm, mit der Randschaltfläche KONFIGURATION
kehren Sie zur Hauptmaske im Konfigurationsmenü
zurück.

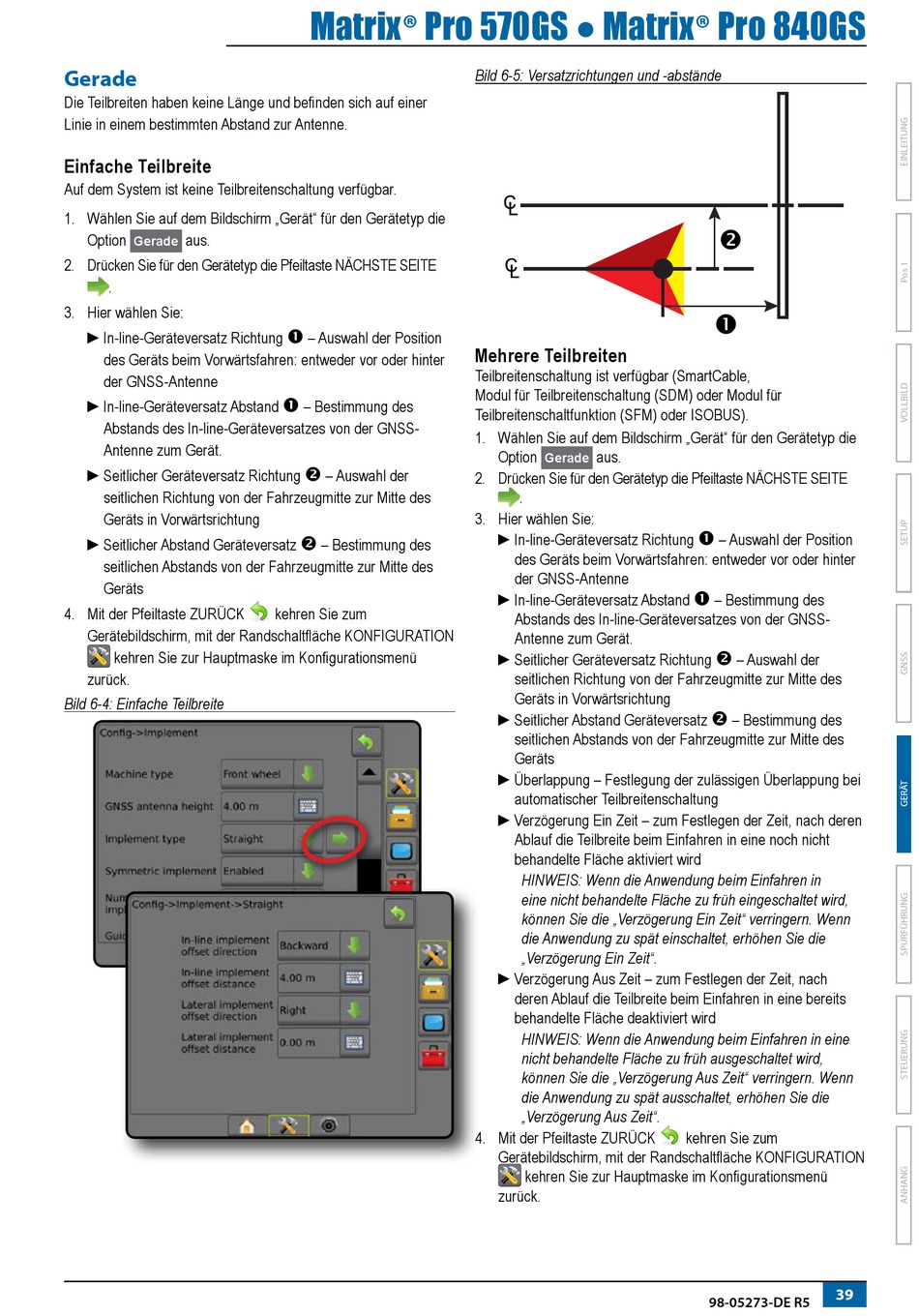

Bild 6-4: Einfache Teilbreite
Matrix® Pro 570GS ● Matrix® Pro 840GS
– Auswahl der Position
– Bestimmung des
– Auswahl der
– Bestimmung des
kehren Sie zum
Bild 6-5: Versatzrichtungen und -abstände
Mehrere Teilbreiten
Teilbreitenschaltung ist verfügbar (SmartCable,
Modul für Teilbreitenschaltung (SDM) oder Modul für
Teilbreitenschaltfunktion (SFM) oder ISOBUS).
1. Wählen Sie auf dem Bildschirm „Gerät" für den Gerätetyp die
Option
aus.
Gerade
2. Drücken Sie für den Gerätetyp die Pfeiltaste NÄCHSTE SEITE
.
3. Hier wählen Sie:
►In-line-Geräteversatz Richtung
des Geräts beim Vorwärtsfahren: entweder vor oder hinter
der GNSS-Antenne
►In-line-Geräteversatz Abstand
Abstands des In-line-Geräteversatzes von der GNSS-
Antenne zum Gerät.
►Seitlicher Geräteversatz Richtung
seitlichen Richtung von der Fahrzeugmitte zur Mitte des
Geräts in Vorwärtsrichtung
►Seitlicher Abstand Geräteversatz
seitlichen Abstands von der Fahrzeugmitte zur Mitte des
Geräts
►Überlappung – Festlegung der zulässigen Überlappung bei
automatischer Teilbreitenschaltung
►Verzögerung Ein Zeit – zum Festlegen der Zeit, nach deren
Ablauf die Teilbreite beim Einfahren in eine noch nicht
behandelte Fläche aktiviert wird
HINWEIS: Wenn die Anwendung beim Einfahren in
eine nicht behandelte Fläche zu früh eingeschaltet wird,
können Sie die „Verzögerung Ein Zeit" verringern. Wenn
die Anwendung zu spät einschaltet, erhöhen Sie die
„Verzögerung Ein Zeit".
►Verzögerung Aus Zeit – zum Festlegen der Zeit, nach
deren Ablauf die Teilbreite beim Einfahren in eine bereits
behandelte Fläche deaktiviert wird
HINWEIS: Wenn die Anwendung beim Einfahren in eine
nicht behandelte Fläche zu früh ausgeschaltet wird,
können Sie die „Verzögerung Aus Zeit" verringern. Wenn
die Anwendung zu spät ausschaltet, erhöhen Sie die
„Verzögerung Aus Zeit".
4. Mit der Pfeiltaste ZURÜCK
Gerätebildschirm, mit der Randschaltfläche KONFIGURATION
kehren Sie zur Hauptmaske im Konfigurationsmenü
zurück.
– Auswahl der Position
– Bestimmung des
– Auswahl der
– Bestimmung des
kehren Sie zum
39
98-05273-DE R5
