Matrix® Pro 570GS ● Matrix® Pro 840GS
GNSS-Typ
Zusätzlich zu GPS-Signalen kann der GNSS-Typ so eingestellt
werden, dass GNSS-Signalzunahmen akzeptiert werden:
differentiell korrigierte SBAS-Quellübertragungen, nicht korrigierte
GLONASS-Quellübertragungen oder beides. Auch DGPS-
Quellübertragungen können erforderlich sein.
1. Drücken Sie die Pfeiltaste NÄCHSTE SEITE
Liste der Optionen zuzugreifen.
2. Wählen Sie:
►GPS – nicht korrigierte Signale vom GPS-System
HINWEIS: GPS ist immer ausgewählt.
►GLONASS – fügt nicht korrigierte Signale aus dem
GLONASS-System hinzu
►SBAS (z. B. EGNOS, GAGAN, MSAS, SDCM, WAAS) –
fügt differentiell korrigierte Signale aus dem SBAS-System
hinzu
►DGPS erforderlich – fügt differentiell korrigierte GPS-
Signale hinzu (SBAS muss ebenfalls ausgewählt sein)
HINWEIS: Im Modus „DGPS erforderlich" lässt die
Konsole keine Spurführung ohne das korrigierte DGPS-
Signal zu.
3. Verlassen Sie diesen Bildschirm, um mit der Initialisierung des
GNSS-Empfängers zu beginnen. Dieser Vorgang wird in etwa
eine Minute dauern und die Konsole wird erst nach Abschluss
wieder reagieren.

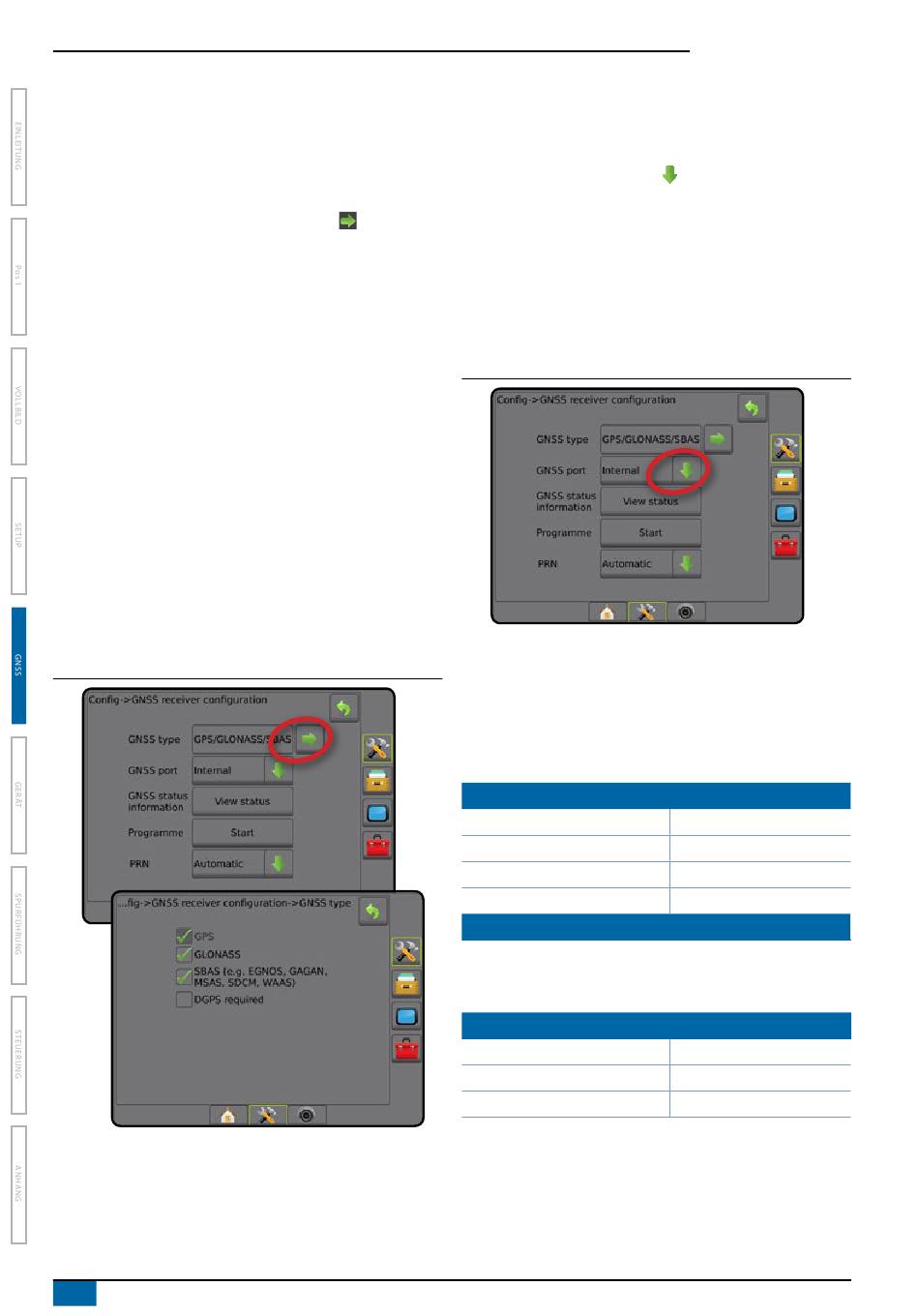

Bild 5-2: GNSS-Typ
34
www.teejet.com
GNSS-Port
Der COM-Port kann auf „Intern" gesetzt werden, um den internen
GNSS-Empfänger zu nutzen und zu senden oder auf „Extern", um
externe GNSS-Daten zu empfangen.
1. Drücken Sie die AB-Pfeiltaste
Optionen zuzugreifen.
, um auf die
2. Wählen Sie:
►Intern – Nutzung und Senden des internen GNSS
►Extern – Empfang von externen GNSS-Daten
HINWEIS: Um mit Signalen wie OmniSTAR HP/XP oder RTK zu
arbeiten, muss der GNSS-Port auf „Extern" gesetzt
werden.
Bild 5-3: GNSS-Port
Mindestkonfigurationsanforderungen für die Arbeit mit
einem externen Empfänger
Bevor der Matrix Pro GS an einen externen GNSS-
Empfänger angeschlossen werden kann, müssen folgende
Grundeinstellungen vorgenommen werden.
Einstellungen des seriellen Ports
Baudrate:
Datenbits:
Parität:
Stoppbits:
Ausstattung serieller Port
9-poliges RS-232 Anschlusskabel, Stecker
HINWEIS: Je nach Pinbelegung am Empfänger ist unter
NMEA-Strings
GGA
Optionale VTG
ZDA
, um auf die Liste der
19.200
8
Keine
1
Umständen ein Nullmodem-Adapter erforderlich.
5 Hz
5 Hz, 2 Hz, Aus
0,2 Hz
