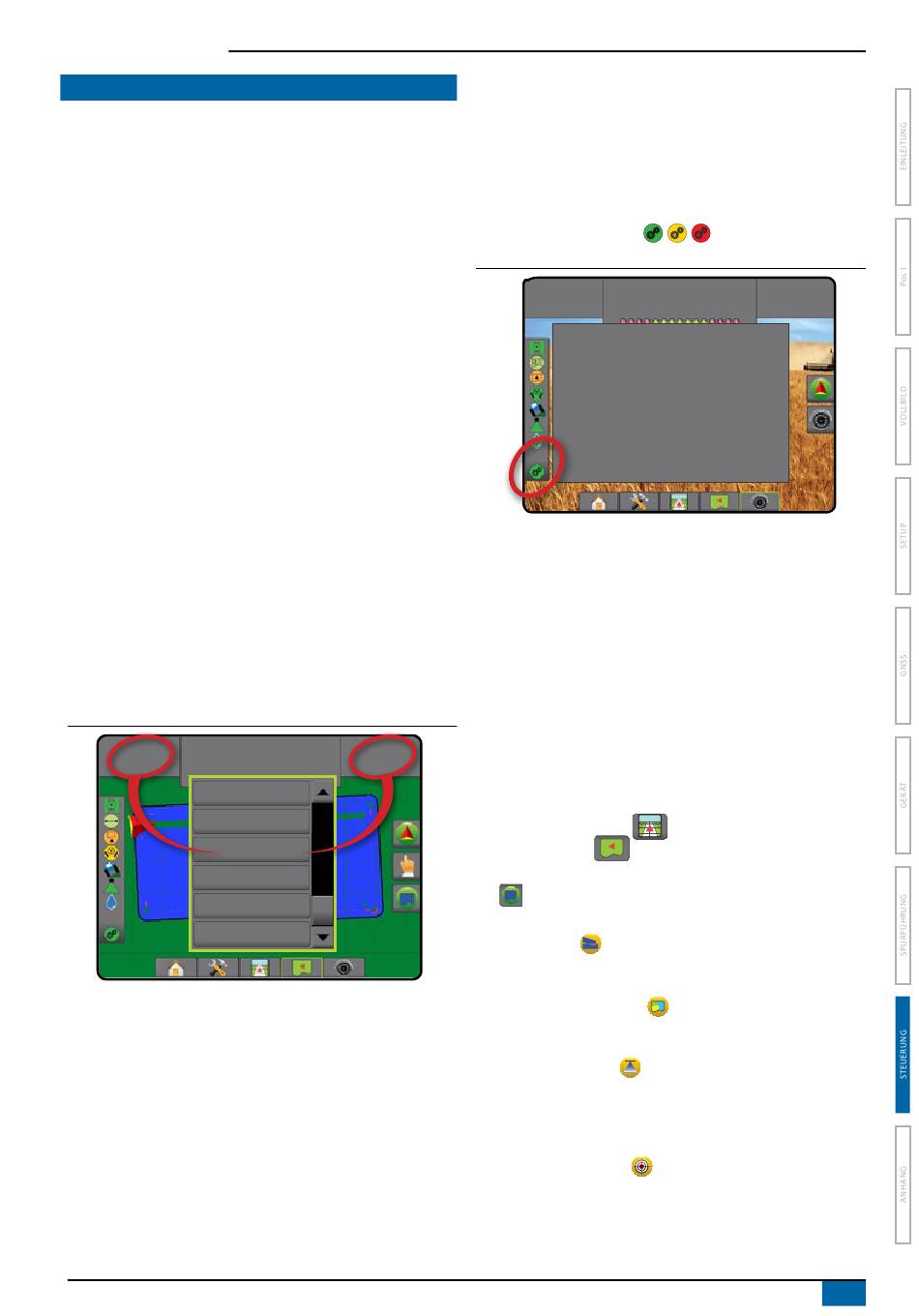

OPTIONEN FÜR SPURFÜHRUNGSMASKEN
Wenn eine Drittanbieter-Mengensteuerung in das System
integriert ist, sind auf den Bildschirmen Fahrzeugansicht
und Spurführung in Feldansicht zusätzliche Optionen zur
Mengensteuerung und Kartierung verfügbar.
Spurführung per Bildschirm
Zusätzlich zu den Standardoptionen der Spurführung werden
durch eine Drittanbieter-Mengensteuerung die folgenden
Informationen verfügbar gemacht:
• Richtlinien
◄Schwarz/Weiß – Verordnungsübersicht der
Grenzlinienzone
• Behandelte Fläche – stellt behandelte Fläche und
Überlappung dar:
◄ vom Benutzer gewählt – Applikationskarte und
Zielausbringmenge zeigen behandelte Flächen mit
farbigen Balken an, die jeweils der ausgewählten
Farbskala und der Kartenauswahl entsprechen.
Spurführungsleiste
Zusätzlich zu den Standardoptionen der Spurführungsleiste
werden durch eine Drittanbieter-Mengensteuerung die folgenden
Informationen verfügbar gemacht:
►Tatsächliche Ausbringmenge – zeigt die aktuelle
Ausbringmenge an
►Zielanwendungsrate – zeigt die vorgegebene
Ausbringmenge an
Bild 8-4: Auswählbare Informationen in der Spurführungsleiste
10.92
Mark А
ha
Swath number
System pressure
Droplet size
Actual application rate
Target application rate
Matrix® Pro 570GS ● Matrix® Pro 840GS
19.80
km/h
Time
Statusleiste
Zusätzlich zu den Standardoptionen der Statusleiste, stellt der
Produktstatus der Mengensteuerung Informationen über den
Status der Mengensteuerung zur Verfügung.
Wenn Sie auf eins der Symbole drücken, werden die
entsprechenden Informationen angezeigt.
1. Drücken Sie auf das Symbol für den PRODUKTSTATUS DER
MENGENSTEUERUNG
Bild 8-5: Produktstatus der Mengensteuerung
Mark А
10.92
ha
Rate Control Device Status:
Last Valid Response: <1 second ago
Successful Requests: 123,456
Unsuccessful Requests: 789,012
Kartierung der Behandlungsfläche
GNSS-basierte Kartierung der Behandlungsfläche ist in jedem
Spurführungsmodus in der Fahrzeugansicht oder in der
Feldansicht verfügbar, wenn das System eine Mengensteuerung
aufweist. Die Kartierung kann aufzeichnen, welche Fläche
durch das Gerät abgedeckt wurde (Abdeckung) oder wie viel
Produkt wo ausgebracht wurde (Applikation), und kann eine
Einfachausbringung oder eine variable Produktausbringung
anweisen (Voreingestellte Sollmenge bzw. Verordnung).
HINWEIS: Bestimmen oder verifizieren Sie die
Produktkartierungsoptionen unter Konfiguration - >
Produkt, bevor Sie die Kartierungsfunktion verwenden.
Zugang zur Kartierung der Behandlungsfläche:
1. Drücken Sie die Registerkarte SPURFÜHRUNG IN
FAHRZEUGANSICHT
FELDANSICHT
unten auf dem Bildschirm.
2. Drücken Sie die Registerkarte KARTIERUNGSOPTIONEN
, um die Kartierungsoptionen anzuzeigen.
3. Wählen Sie eine oder mehr aus:
►Kartierung
– zeigt die vom Gerät abgedeckten Flächen
an, unabhängig von der tatsächlichen Anwendung des
Produkts
►Verordnungsübersicht
die der Mengensteuerung Informationen für die
Produktanwendung übermittelt
►Applikationskarte
– zeigt die Menge des angewendeten
Produkts und die damit behandelte Fläche; Farben
kennzeichnen den Anwendungsgrad im Verhältnis zur
Voreinstellung oder zu automatisch festgelegten Maximal-
und Minimalwerten
►Zielausbringmenge
die die Mengensteuerung an jedem Standort zu erreichen
versucht
HINWEIS: Applikationskarte und Zielausbringmenge können nicht
gleichzeitig ausgewählt werden.
.
19.80
km/h
oder SPURFÜHRUNG IN
– Vorinstallierte Übersichtskarte,
– zeigt die Ausbringmenge an,
98-05273-DE R5
81
