modu600-LO
Funktionalität und Bedienung

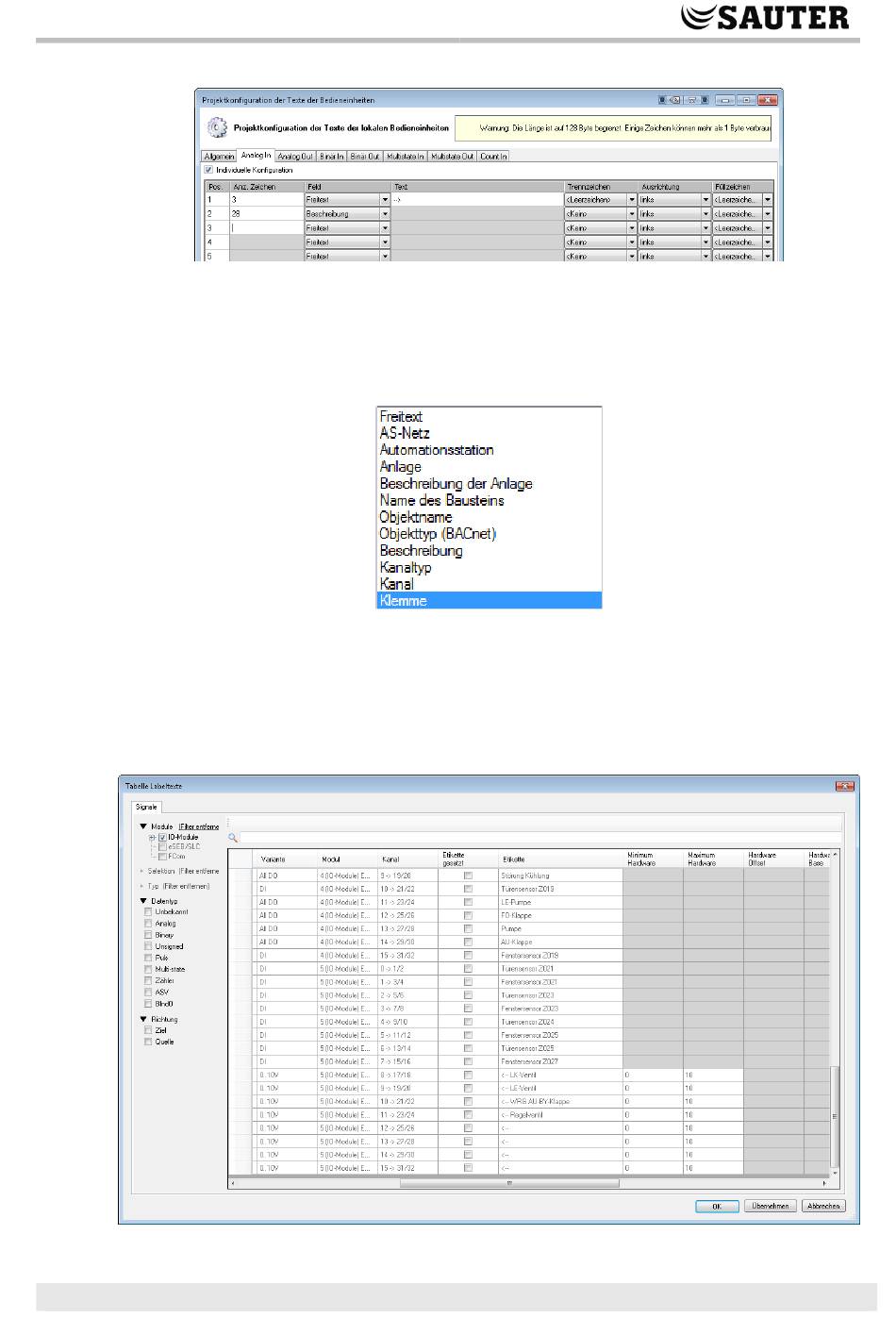

Abbildung 7
Die Beschreibung wird mit der Zusammensetzung von verschiedenen Feldern erzeugt,
wobei jedes eine bestimmte Länge hat. Die Information in den Feldern wird aus einer
Liste gewählt und verschiedene Informationen aus HW und SW stehen zur Verfügung:
Abbildung 8
Mit der Schaltfläche «Tabelle der Texte auf den Klemmen» kann man das Resultat aller
Kanäle in der Spalte «Etikette» sehen.
Abbildung 9
D100386646
Reiter für individuelle Konfiguration, diese wird mit den Kästchen aktiviert
Auswahl aus der Spalte «Feld»
Tabellarische Darstellung der konfigurierten Etiketten
V: 02, R: 01
41/58
