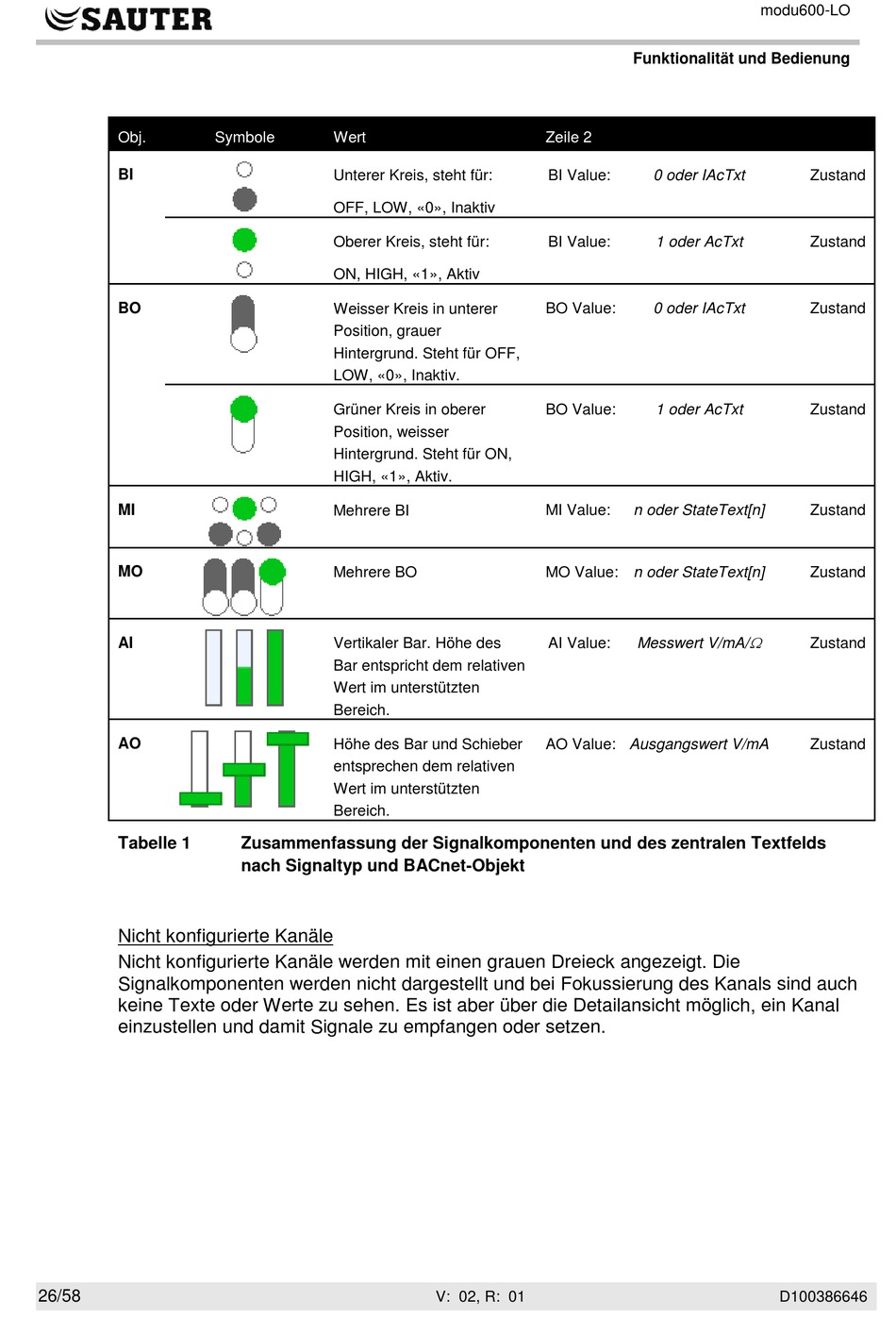

Sauter modu600-LO Bedienungsanleitung Seite 26

Obj.
BI
BO
MI
MO
AI
AO
Tabelle 1
Nicht konfigurierte Kanäle
Nicht konfigurierte Kanäle werden mit einen grauen Dreieck angezeigt. Die
Signalkomponenten werden nicht dargestellt und bei Fokussierung des Kanals sind auch
keine Texte oder Werte zu sehen. Es ist aber über die Detailansicht möglich, ein Kanal
einzustellen und damit Signale zu empfangen oder setzen.
26/58
Symbole Wert
Unterer Kreis, steht für:
OFF, LOW, «0», Inaktiv
Oberer Kreis, steht für:
ON, HIGH, «1», Aktiv
Weisser Kreis in unterer
Position, grauer
Hintergrund. Steht für OFF,
LOW, «0», Inaktiv.
Grüner Kreis in oberer
Position, weisser
Hintergrund. Steht für ON,
HIGH, «1», Aktiv.
Mehrere BI
Mehrere BO
Vertikaler Bar. Höhe des
Bar entspricht dem relativen
Wert im unterstützten
Bereich.
Höhe des Bar und Schieber
entsprechen dem relativen
Wert im unterstützten
Bereich.
Zusammenfassung der Signalkomponenten und des zentralen Textfelds
nach Signaltyp und BACnet-Objekt
Zeile 2
BI Value:
BI Value:
BO Value:
BO Value:
MI Value:
MO Value: n oder StateText[n]
AI Value:
AO Value: Ausgangswert V/mA
V: 02, R: 01
modu600-LO
Funktionalität und Bedienung
0 oder IAcTxt
1 oder AcTxt
0 oder IAcTxt
1 oder AcTxt
n oder StateText[n]

Messwert V/mA/
D100386646
Zustand
Zustand
Zustand
Zustand
Zustand
Zustand
Zustand
Zustand
