modu600-LO
Funktionalität und Bedienung
Bereich Chart
In diesem Bereich wird der Ablauf des Wertes über die letzten 5 Minuten grafisch
dargestellt.
Wichtiger Hinweis
Die Abtastung geschieht ungefähr alle 1.5 Sekunden. Da die Zykluszeit der Station bis
50 ms runtergehen kann, können diese Anzeige sowie die Messung nicht als
Präzisionsmessung oder Beweismittel betrachtet werden.
Bereich Navigation
In diesem Bereich sind zwei Schaltflächen vorhanden. Werden sie fokussiert und die
Taste
betätigt, so wird zur nächsten oder zur vorherigen Detailansicht gewechselt.
In diesem Bereich werden auch die Kanalnummer CH: ## sowie die Klemmennummer
T: ## dargestellt.
Nicht konfigurierte Kanäle

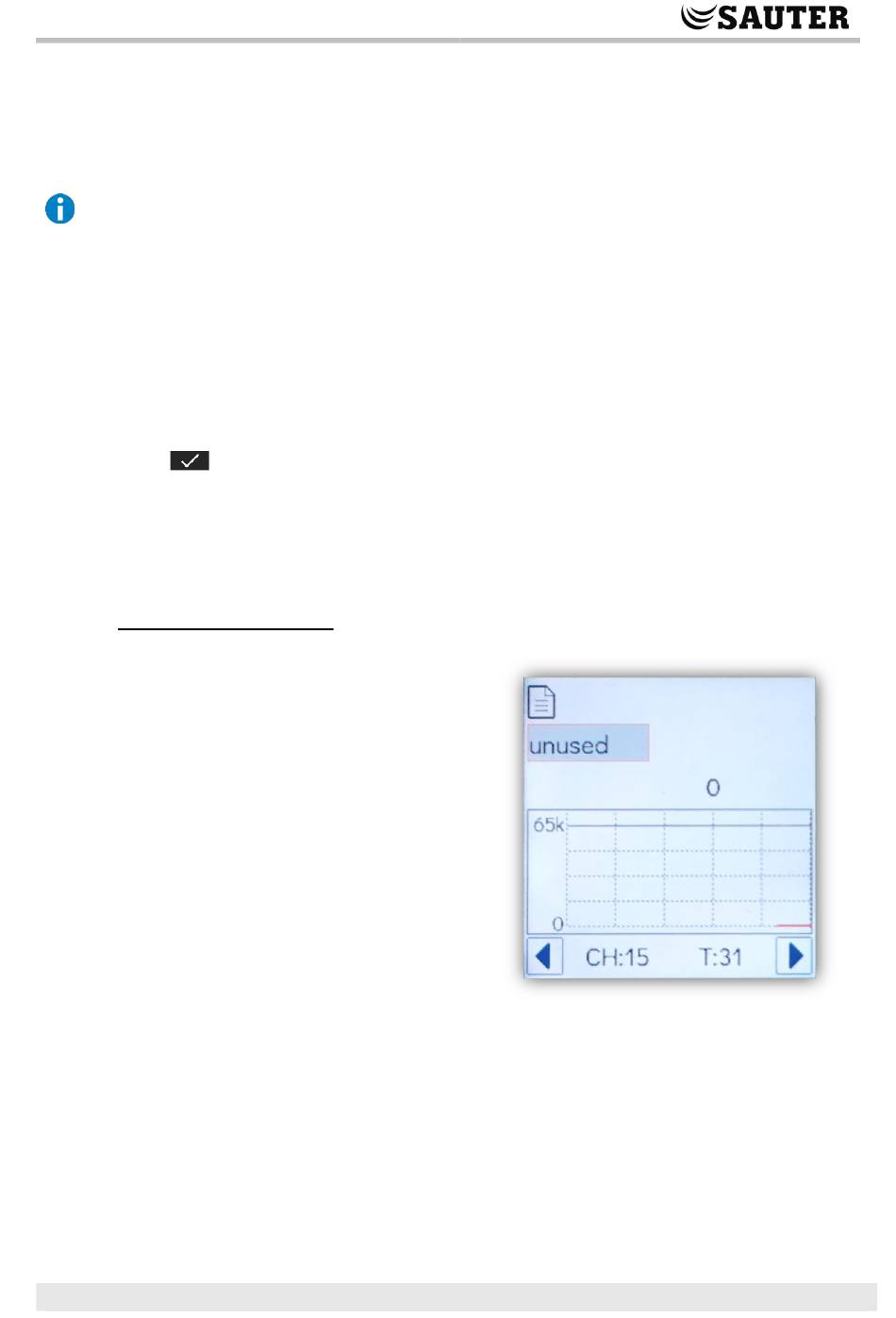

Die nicht konfigurierte Detailansicht ist
leicht erkennbar. Die Bereiche
«Beschriftung», «Wert» und
«Kanaldefinition» sind leer. Nur der
Signaltyp wird mit «unused» beschriftet.
Dieses Feld kann fokussiert werden und je
nach Kanaltyp werden die vorhandenen
Konfigurationsoptionen angezeigt.
D100386646
V: 02, R: 01
31/58
