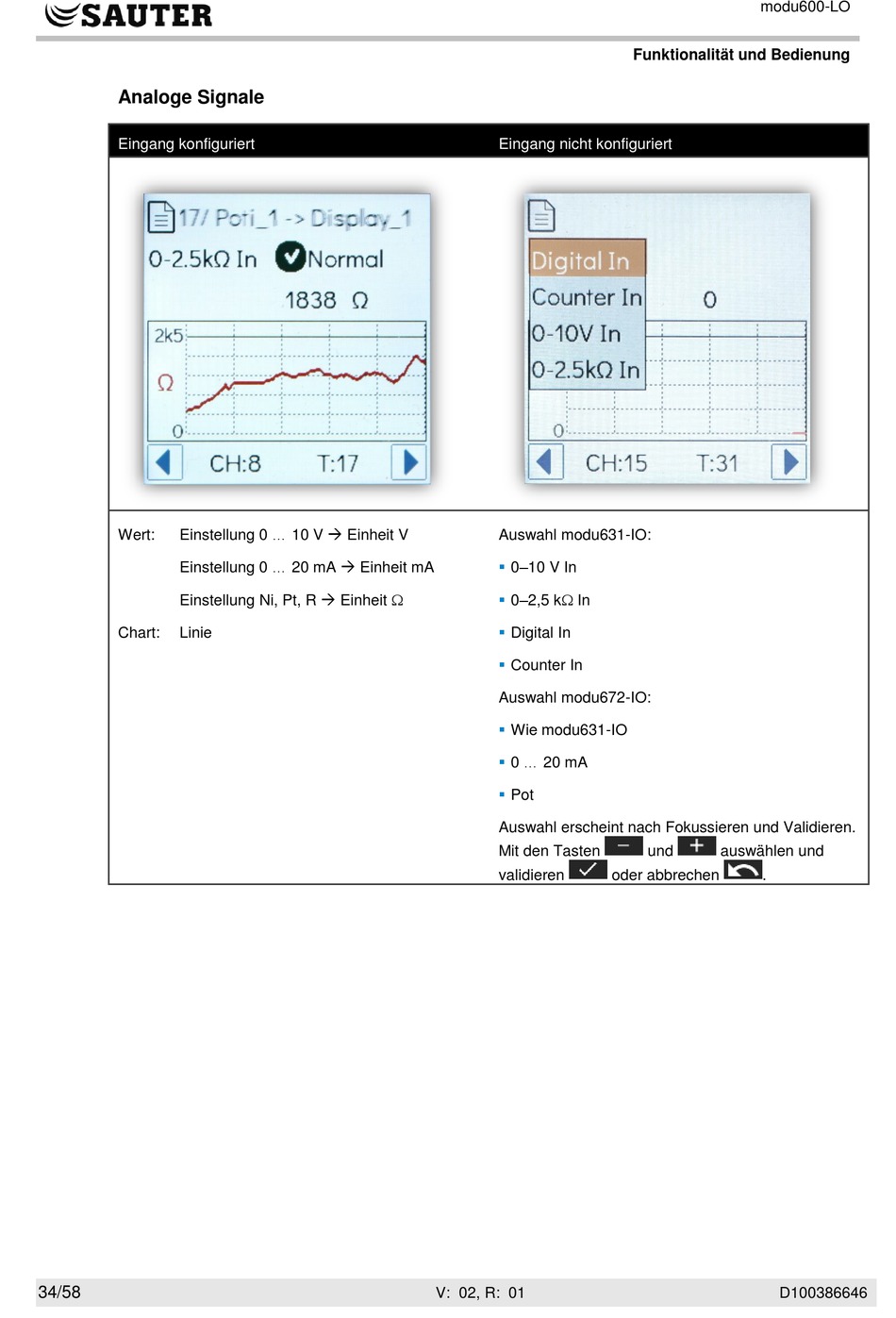

Analoge Signale - Sauter modu600-LO Bedienungsanleitung

Analoge Signale

Eingang konfiguriert
Einstellung 0 ... 10 V  Einheit V
Wert:
Einstellung 0 ... 20 mA  Einheit mA
Einstellung Ni, Pt, R  Einheit 
Chart: Linie
34/58
Eingang nicht konfiguriert
Auswahl modu631-IO:

0–10 V In

0–2,5 k In

Digital In

Counter In
Auswahl modu672-IO:

Wie modu631-IO
 0 ... 20 mA

Pot
Auswahl erscheint nach Fokussieren und Validieren.
Mit den Tasten
validieren
V: 02, R: 01
modu600-LO
Funktionalität und Bedienung
und auswählen und
oder abbrechen .
D100386646
