7.5.1 Übersichtsseite
Kanaltyp E/A, Zustand
Signaltyp E/A, Zustand

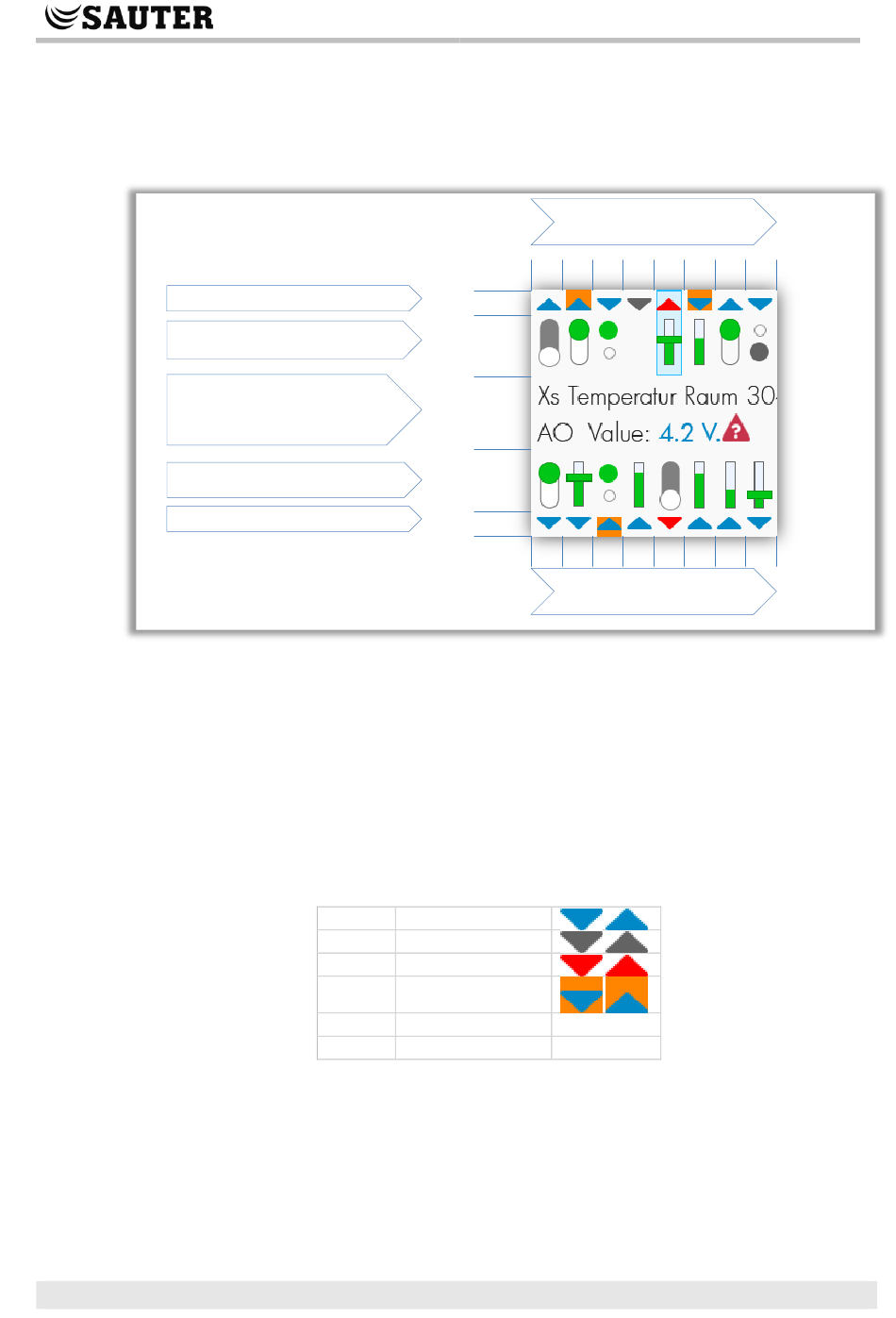

Abbildung 2
Bereich Kanaltyp
Die Dreiecke zeigen, ob die Kanäle Ein- oder Ausgänge sind, ob konfiguriert (blau
anstatt grau) und ob in Alarm (rot). Die orange Hintergrundfarbe zeigt an, dass das
dazugehörende Signal in Handbetrieb (übersteuert) ist.
Bereich Signalkomponente
Die Komponenten unterscheiden sich nach Signaltyp zwischen digitalen (LED, Schalter)
und analogen Signalen (Bar, Schieber) und ob aktiv (grün) oder nicht aktiv (grau). Die
Komponenten zeigen den aktuellen Wert in grafischer Form, entweder als EIN/AUS oder
in einer relativen Skala.
24/58
Signalkomponente
Zentrales Textfeld
Signalkomponente
Bereiche in der Übersicht
Blau:
Grau:
Rot:
Orange:
Input:
Output:
Konfiguriert
Nicht konfiguriert
Alarm (blinkend)
Manuell, Hand
Nach «innen»
Nach «aussen»
V: 02, R: 01
modu600-LO
Funktionalität und Bedienung
Kanäle 1–8
Kanäle 9–16
D100386646
