modu600-LO
Funktionalität und Bedienung
7.2
Navigationsstruktur
Folgende Navigationsstruktur wird von modu600-LO unterstützt. Die Anzahl
Detailansichten ist von der Menge an I/O-Kanälen im I/O-Modul abhängig. In der Regel
sind es 16 Kanäle pro Modul, mit Ausnahme von modu650-IO mit 6 Kanälen und
modu672-IO mit 8 Kanälen. modu600-LO liest die nötigen Informationen aus dem
Modul, sobald es eingesteckt und mit Strom versorgt wird, und passt die Struktur
automatisch an.
DETAIL-
ANSICHT
KANAL 1

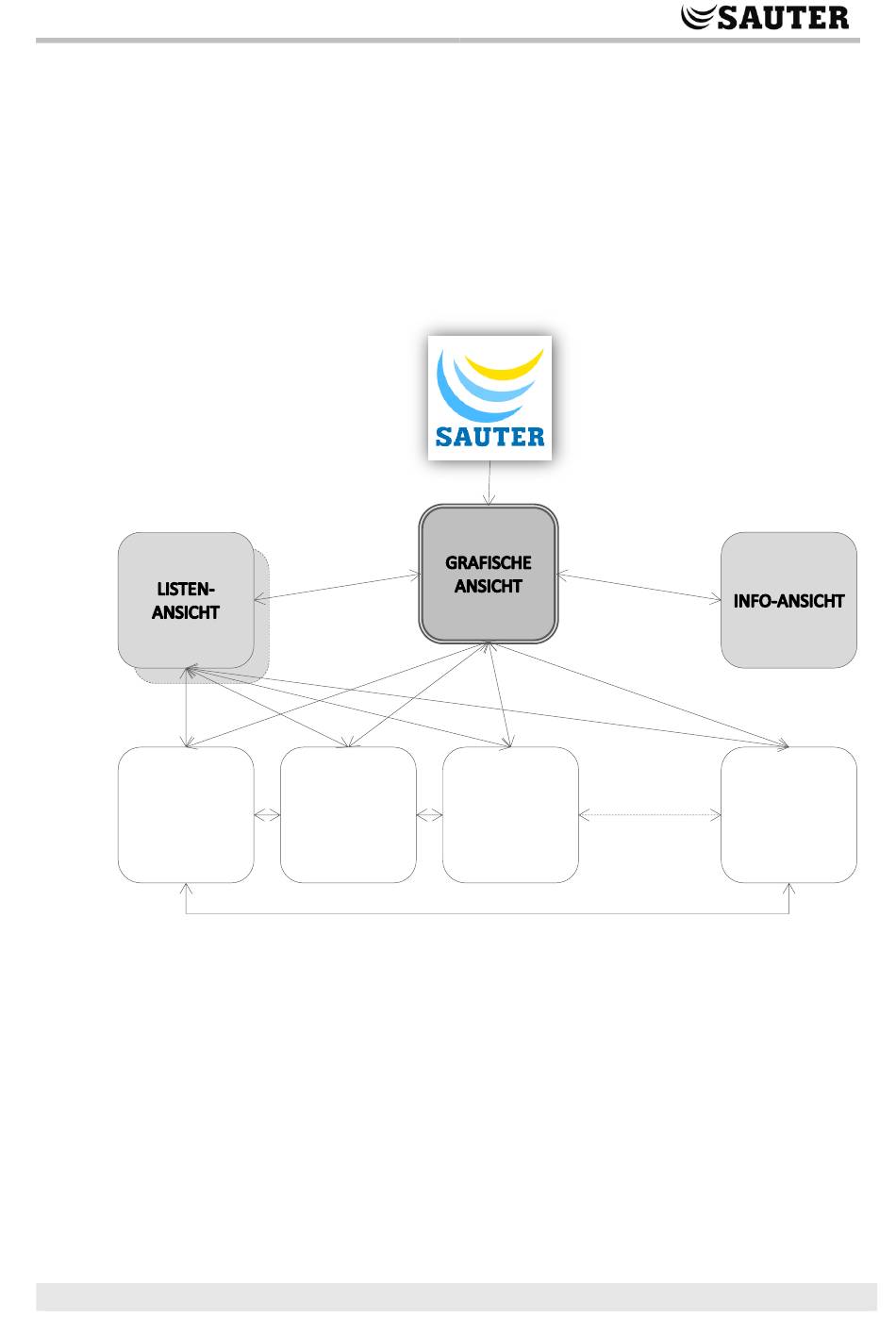

Abbildung 1
zwischen den Ansichten
D100386646
DETAIL-
ANSICHT
KANAL 2
Schema der verschiedenen Ansichten in modu600-LO und die Navigation
V: 02, R: 01
DETAIL-
ANSICHT
KANAL 3
DETAIL-
ANSICHT
KANAL N
19/58
