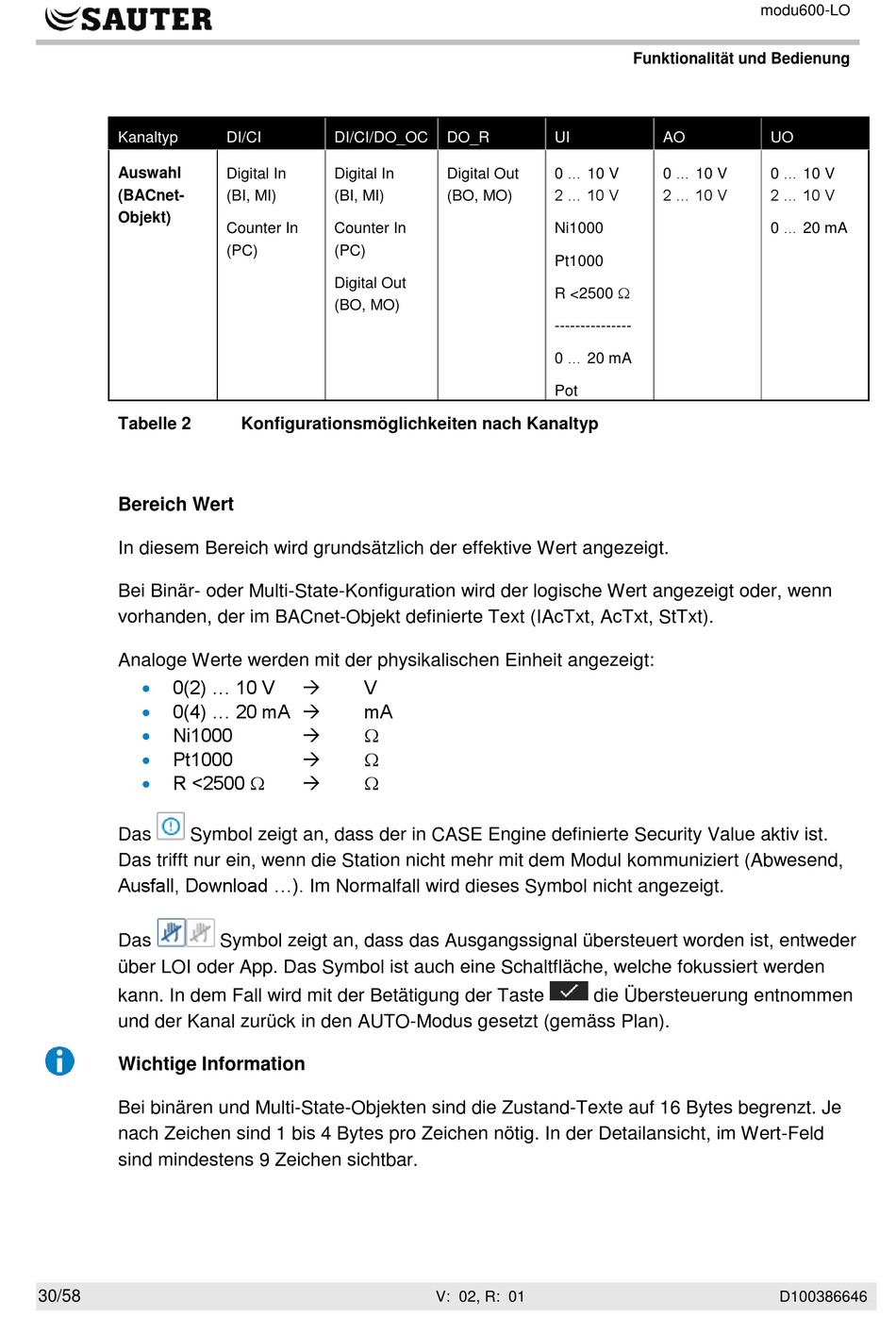

Sauter modu600-LO Bedienungsanleitung Seite 30

Kanaltyp
Auswahl
(BACnet-
Objekt)
Tabelle 2
Bereich Wert
In diesem Bereich wird grundsätzlich der effektive Wert angezeigt.
Bei Binär- oder Multi-State-Konfiguration wird der logische Wert angezeigt oder, wenn
vorhanden, der im BACnet-Objekt definierte Text (IAcTxt, AcTxt, StTxt).
Analoge Werte werden mit der physikalischen Einheit angezeigt:

0(2) ... 10 V

0(4) ... 20 mA 

Ni1000

Pt1000
 R <2500 
Das Symbol zeigt an, dass der in CASE Engine definierte Security Value aktiv ist.
Das trifft nur ein, wenn die Station nicht mehr mit dem Modul kommuniziert (Abwesend,
Ausfall, Download ...). Im Normalfall wird dieses Symbol nicht angezeigt.
Das
über LOI oder App. Das Symbol ist auch eine Schaltfläche, welche fokussiert werden
kann. In dem Fall wird mit der Betätigung der Taste
und der Kanal zurück in den AUTO-Modus gesetzt (gemäss Plan).
Wichtige Information
Bei binären und Multi-State-Objekten sind die Zustand-Texte auf 16 Bytes begrenzt. Je
nach Zeichen sind 1 bis 4 Bytes pro Zeichen nötig. In der Detailansicht, im Wert-Feld
sind mindestens 9 Zeichen sichtbar.
30/58
DI/CI DI/CI/DO_OC
Digital In Digital In
(BI, MI) (BI, MI)
Counter In Counter In
(PC) (PC)
Digital Out
(BO, MO)
Konfigurationsmöglichkeiten nach Kanaltyp
 V
mA






Symbol zeigt an, dass das Ausgangssignal übersteuert worden ist, entweder
DO_R UI
0 ... 10 V
Digital Out
2 ... 10 V
(BO, MO)
Ni1000
Pt1000
R <2500 
---------------
0 ... 20 mA
Pot
die Übersteuerung entnommen
V: 02, R: 01
modu600-LO
Funktionalität und Bedienung
AO UO
0 ... 10 V 0 ... 10 V
2 ... 10 V 2 ... 10 V
0 ... 20 mA
